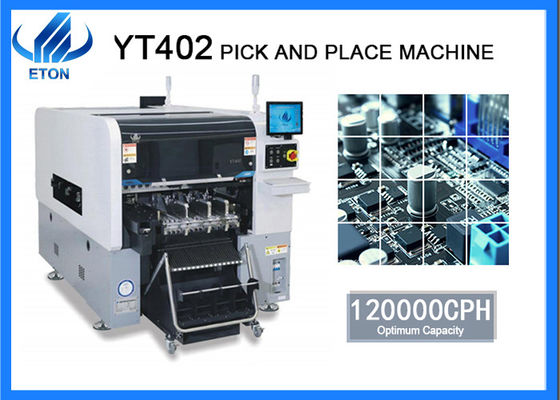

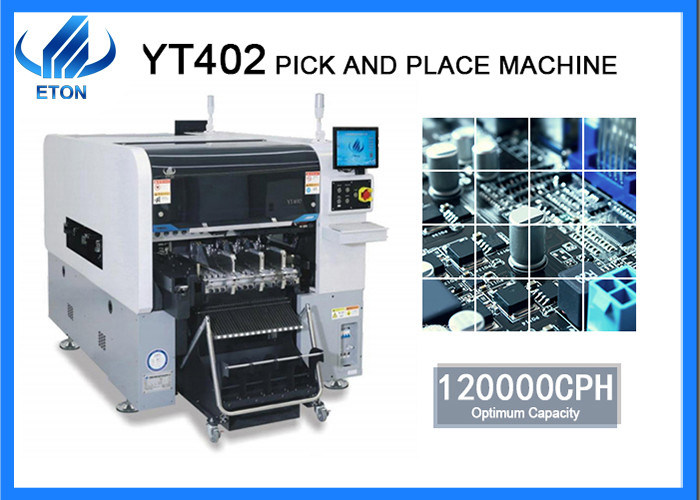

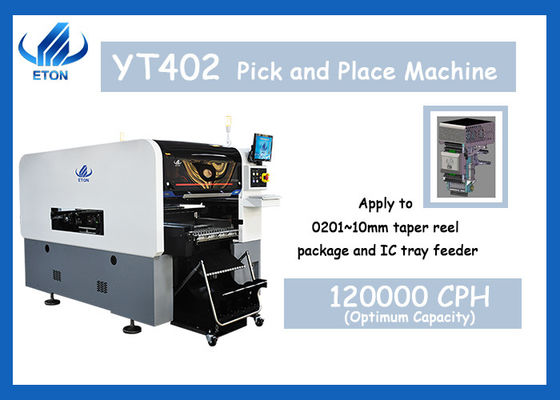

led ampul montaj makinesi 20 kafa SMT mounter makinesi ile daha yüksek hassasiyet
Led ışık montaj makinesinin teknik parametresi
| İsim |
alma ve yerleştirme makinesi |
| modeli |
YT402 |
| Montaj hızı |
120000 CPH(optimum hız) |
| PCB boyutu |
MAX boyutu: 500*450mm (tek PCB)
500*300MM (çift PCB)
MIN boyutu: 50*50mm
|
| PCB kalınlığı |
0,5-4,5 mm |
| PCB sıkıştırma |
Silindir kenetleme, iz genişliği ayarlanabilir |
| Besleme istasyonu sayısı |
Çift taraflı yerleştirme arabası yuvası 32 ADET, bant makara paketleri: 64 ADET (tek taraflı yerleştirme arabası yuvası 16 ADET, bant makarası paketi: 32 ADET), yerleştirme arabası ve IC tepsi besleyici arasında serbestçe geçiş |
| Kafa sayısı |
Çift taraflı: 40 ADET (tek taraflı: 20 ADET) |
| besleme yolu |
Akıllı çift kafa besleyici |
| Çevrimdışı programlama |
mevcut |
| Kamera numarası |
4 set (dijital kamera)
Alt görüş kamerası tanıma
Görüş hizalama + işaret düzeltme
|
| Bileşen aralığı |
Min 0201-10*10mm paketler ve IC vb. |
| X,Y,Z Ekseni sürüş yolu |
Üst düzey manyetik lineer motor + servo motor |
YT 402 led ışık montaj makinesinin avantajları
geleneksel besleme yolunu değiştirin: istikrarlı, doğru ve yüksek hızlı besleme elde edebilen yerleştirme arabası, akıllı çift kafa bant besleyici
Sabit hat tarama kamerası ve işaret kamerası benimseyin, yüksek hassasiyetli işaret tanıma sistemi, herhangi bir şekil işaretine ve merceğe uygulayın, geniş bir uygulama yelpazesine sahiptir.
Yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafasını, yüksek hızlı çok modüler kafayı ve modüler kafayı değiştirmeyen benimseyin
Her yerleştirme kafası bağımsız algılama işlevini benimser, yerleştirme performansını artırır.
YT402 led ışık montaj makinesinin üretim hattı
tam otomatik hat: daha fazla işçilikten tasarruf edin, genellikle sadece bir işçiye ihtiyaç duymanız yeterlidir;baskı ve montaj hassasiyeti daha yüksek, manuel işlem hatasını azaltır.
Müşteri fabrika gösterisi
Ekipmanlarımızın birçok müşteri tarafından seçilebilmesinden onur duyuyoruz.LED ışık üretim hatlarının yapımında on yıldan fazla deneyime sahibiz.
Sergiler
Yarı otomatik şablon yazıcı makinesi:
Avantajları: çok basit kullanım, baskı hızı da çok hızlı, basit yapı
Dezavantajları: baskı işlemi parametrelerinin kontrol edilebilir noktası daha azdır, baskı hassasiyeti öğretimi düşüktür, lehim pastası kalıptan zayıftır, genellikle bileşenlerin üzerindeki 0603 (inç sistemi) için geçerlidir, pin aralığı 1.27mm PCB baskı işleminden daha büyüktür.
Tam otomatik şablon yazıcı makinesi:
Avantajlar: yüksek hassasiyette baskı hizalaması, iyi lehim pastası bırakma etkisi, kararlı baskı işlemi, yakın baskı aralığına sahip bileşenler için uygundur;
Dezavantajları: Yüksek bakım maliyeti, operatörlerin yüksek bilgi seviyesi.
