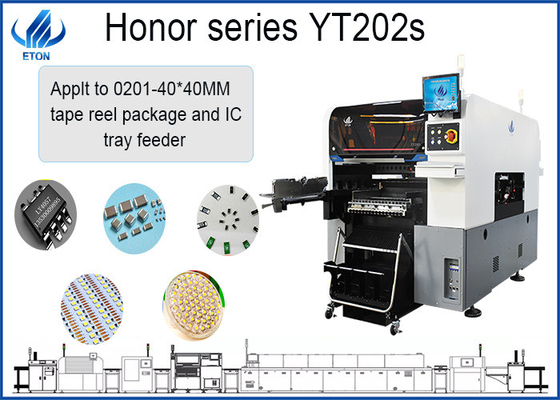

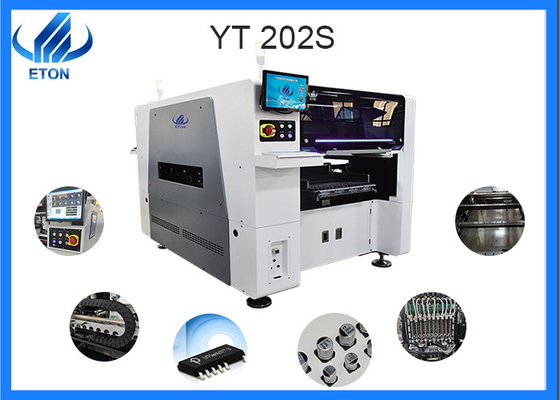

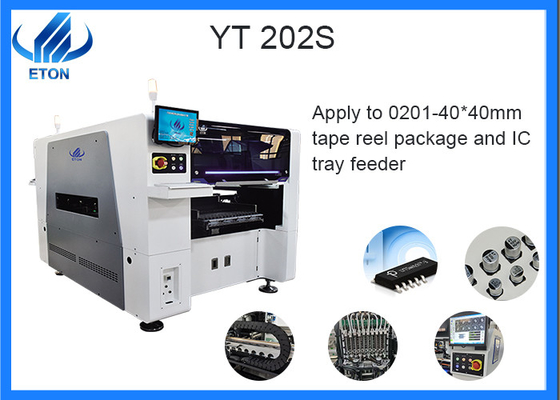

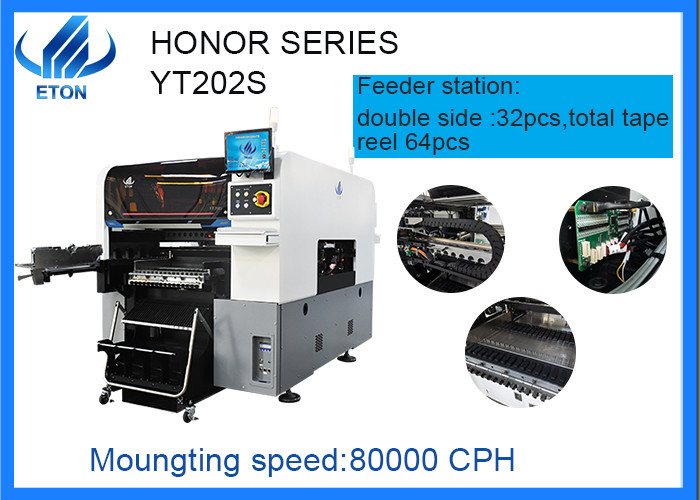

80000cph ve Ar-Ge yazılımı ile panel ışık SMT toplama ve yerleştirme makinesi

Panel ışığı80000cph ve Ar-Ge yazılımı ile SMT toplama ve yerleştirme makinesi

modeli:YT202S

kafalar:20 ADET

Ağırlık:1700kg

Montaj Hızı:80000CPH

Güç:380AC 50HZ

Besleyici: 32 adet

Çekirdek Bileşenler: Motor

Marka: ETON

Görsel kamera: 4 set ithal kamera

Menşe Yeri: Guangdong, Çin

Satış sonrası servis sistemi

Ömür boyu 1 yıl boyunca tüm makine garantisi!

Durumun kullanımını anlamak için müşterileri düzenli olarak ziyaret edin, müşteri görüşlerini toplayın!

Müşterilere düzenli olarak en son üretim teknolojisi ve ekipman bilgilerini sağlayın!

SMT hattı süreci

Aşama 1:

Yarı Otomatik Stencil Yazıcı Makinesi

PCB üzerindeki lehim pastasını yazdırmak için SMT satırında.

Maksimum PCB kalınlığı: 0,5-4,5 mm

Boyut: 2788*1686*1375 mm

Ağırlık: 1700 kg

Çalıştırması çok kolaydır ve birden fazla yazdırma yöntemi ayarlanabilir

Adım 2: Otomatik Alma ve Yerleştirme Makinesi

Pick and place makinesi SMT Line'daki en önemli makinedir, hat kapasitesini doğrudan etkiler.

Yt202s, onur serisi alma ve yerleştirme makinesi, Montaj Direnci, Kapasitör, Köprü doğrultucu vb.

Adım 3: Konveyör Makinesi
PCB kartlarını iki makine arasında aktarın, arabelleğe alma ve test etmede rol oynayın
Bir kontrol bölümü, iki sensör.
Bir set elektrik kontrol kutusu

Adım 4: Fırın Makinesini Yeniden Akıtma

Isıtma sistemi, yüksek verimlilik ve enerji tasarrufu sağlayan nikel ısı borusu, radyant güç tepe dalga boyu 4UM, kavisli reflektör kapağı, yüksek termal verimlilik, hızlı sıcaklık artışı, özel cebri sıcak hava sirkülasyon yapısı sistemi benimser, böylece PCB ve bileşenler daha sıkı ısıtılır

SSS

S: SMT hattı için ne tür bir hammadde hazırlamalıyım?

C: Esas olarak şunları hazırlamanız gerekir: PCB, Lehim pastası, Bileşenler, Besleyiciler, Nozullar vb.

S: Tüm SMT hattını destekleyebilir misiniz?

C: evet, isterseniz tüm SMT hattı çözümünü sağlayabiliriz, bu alanda profesyoneliz.
