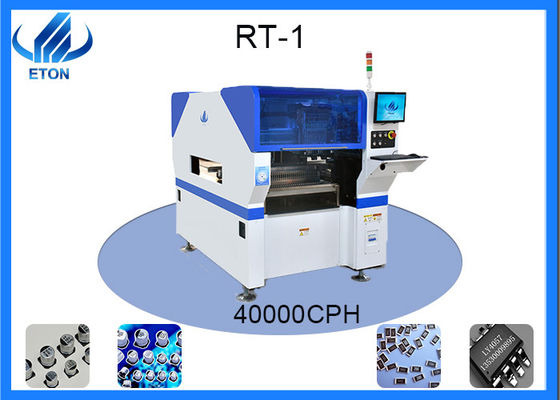

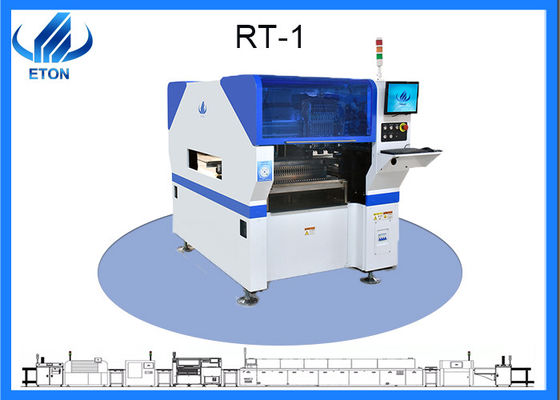

bileşenleri led çiplere, kapasitörlere, IC'ye monte eden çok işlevli alma ve yerleştirme makinesi

Bileşenleri led çiplere, kapasitörlere, IC'ye monte eden çok işlevli alma ve yerleştirme makinesi

Özellikler

Tek modüllü Manyetik lineer motor çok fonksiyonlu alma ve yerleştirme makinesi.

Montaj bileşenleri: LED/kapasitörler/dirençler/IC/şekilli bileşenler/vb.

Elektronik besleyici besleme sistemi.

Görüş hizalama uçuş tanımlamaları, İşaret düzeltme.

Oluşturulan koordinatlardan sonra otomatik optimizasyon vb.

Şartname:

Boyut: 1200*1930*1500mm

Toplam Ağırlık: 2000kg

PCB Uzunluk Genişliği:Max:450*350mm Min:80*80mm

PCB Kalınlığı: 0.1-6mm

PCB Sıkıştırma:Pnömatik

Montaj Modu: Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme

Kamera Sayısı: 2 ADET

Montaj Hassasiyeti:±0.04mm

Montaj Yüksekliği:≦15mm

Montaj Hızı:40000 CPH

Bileşenler: LED, kapasitörler, dirençler, şekilli bileşenler vb.

Güç Tüketimi: 4kw

Besleyici İstasyon Sayısı: 32 adet

Nozul sayısı: 10 adet

İletim Hızı:＞1000mm/sn

Üretim hattı

Önemi

1, elektronik ürünler minyatürleştirme peşinde, daha önce kullanılan delikli eklenti bileşenleri küçülemedi

2, elektronik ürünler daha eksiksiz bir işlev, entegre devrelerin (IC) kullanımı delikli bileşenlere sahip değildir, özellikle büyük ölçekli, yüksek entegrasyonlu IC, yüzeye montaj bileşenleri kullanmak zorundadır.

3,Müşteri ihtiyaçlarını karşılamak ve pazar rekabet gücünü artırmak için seri üretim, otomasyon, düşük maliyetli, yüksek hacimli, yüksek kaliteli ürünler.

4, elektronik bileşenin geliştirilmesi, entegre devrelerin (IC) geliştirilmesi.

5, yarı iletken malzeme teknolojisi devriminin listesi zorunludur

Elektrik panosu hakkında:

1. Devre kartının adı: seramik devre kartı, alümina seramik devre kartı, alüminyum nitrür seramik devre kartı, devre kartı, PCB kartı, alüminyum alt tabaka, yüksek frekans kartı, kalın bakır levha, empedans kartı, PCB, ultra ince devre kartı, ultra ince devre kartı, baskı (bakır aşındırma teknolojisi) devre kartı vb.Faydalı model, yüksek kablo yoğunluğu, hafiflik, ince kalınlık ve iyi bükülme özelliği avantajlarına sahiptir.

2. Devre kartları, katman sayısına göre tek panelli, çift panelli ve çok panelli kartlara bölünmüştür.

(1) Tek panel, en temel PCB'de parçalar bir tarafta, teller diğer tarafta yoğunlaşmıştır.Tel sadece bir tarafta göründüğü için tek taraflı PCB olarak adlandırılır.

(2) Çift panel, tek katmanlı kablolama elektronik ürünlerin ihtiyaçlarını karşılayamadığında, tek panelin uzantısıdır, çift panel kullanımı

(3) Çok katmanlı bir levha, üç veya daha fazla iletken grafik katmanı ve ayrı ayrı lamine edilmiş yalıtım malzemeleri ve gereksinimlere göre iletken grafik ara bağlantısı olan bir baskılı levhadır.
