SMT montaj makinesi led ışığa uygulanır, montaj makinesi led 3014,3020,3528,5050,direnç,bridgr doğrultuculara uygulanır

SMT montaj makinesi led ışık için geçerlidir, montaj makinesi led 3014,3020,3528,5050,direnç,bridgr doğrultucular için geçerlidir

Özellikler

0,6 M, 0,9 M, 1,2 M sert PCB ve 0,5 M, 1 M LED esnek şeride uygulayın.4 çeşit malzeme ile aynı anda yüksek kapasite ile üretim.Herhangi bir oranda LED çipi ve direnci olan pano için kullanılabilir.

Çift kollu dört modül, her montaj parçası için 17 nozul, A/B/C/D parçası ayrı ayrı veya senkronize olarak monte edilebilir.

Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir.

Özel patent teknolojisi: Grup alınacak ve gruplandırılacak grup.

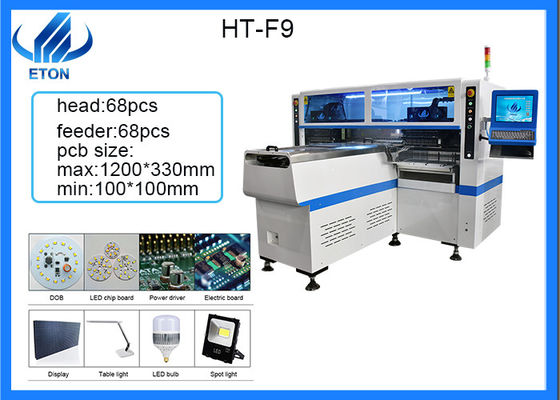

Teknik parametre

Boyut:2700*2300*1550mm

Toplam Ağırlık:1700kg

PCB Uzunluk Genişliği:Max:1200*330mm Min:100*100mm

PCB Kalınlığı: 0.5-5mm

PCB Sıkıştırma: Ayarlanabilir basınç pnömatik

Montaj Modu: Grup toplama ve grup yerleştirme

Yazılım: Ar-Ge bağımsız olarak

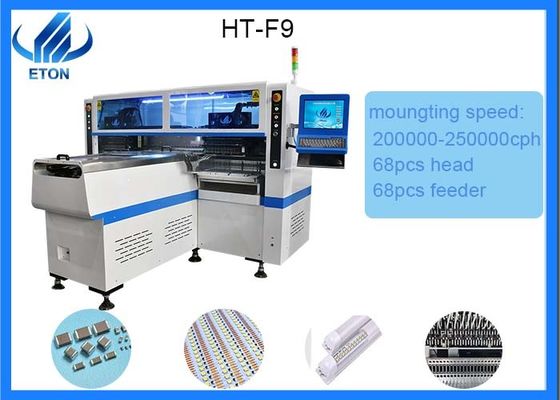

Montaj Hızı:200000-25000CPH

Tekrar montaj Hassasiyeti:±0.02mm (Tekrar hassasiyeti)

Montaj Yüksekliği: ≦5mm

Bileşenler: LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb.

Kamera sayısı: 5 adet

Güç tüketimi: 6KW

No.of kafa:68 adet

Besleyici sayısı: 68 adet

SMT HATTI

Özellikler:

1. yüksek montaj yoğunluğu, elektronik ürünlerin küçük boyutu ve hafifliği, SMT bileşenlerinin boyutu ve ağırlığı, SMT'nin genel kullanımından sonra geleneksel eklenti bileşenlerinin sadece 1/10'u kadardır, elektronik ürünler% 40 ~ 60 azaltır Hacmin %'si, ağırlık, %60 ~ %80 .

2. Yüksek güvenilirlik ve titreşim önleme yeteneği.Düşük lehim bağlantı kusur oranı.

3.İyi Yüksek frekans özelliği.Azaltılmış elektromanyetik ve radyo frekansı paraziti.

4. otomasyonu gerçekleştirmek, üretim verimliliğini artırmak.Maliyeti %30 ~ %50 azaltın.Malzemeden, enerjiden, ekipmandan, insan gücünden, zamandan vb. tasarruf edin.

Kafa

SMT nozul, SMT SMT mounter, bileşen parçasıyla gerçek teması emmek ve monte etmek için kullanılır.Boyut vardır, sınıflandırmasının temeli genellikle çapının boyutudur.

1. Meme malzemesi:

(1) Plastik nozul: adından da anlaşılacağı gibi plastik nozul, nozulun malzemesi plastikten yapılmıştır, bu tür nozul elektronik bileşenlerin yüzeyi için uygundur, düzensiz veya yapışkan elektronik malzemeler, plastik nozulun avantajı düşük maliyetlidir, ancak kauçuk nozül ömrü uzun değildir, düzenli değiştirme ihtiyacı, kauçuk nozül satın alınması tavsiye edilir, Kullanım için Daha Fazla kauçuk nozül satın alın, aşınma olduğunda, doğrudan değiştirilebilir.

(2) Elmas çelik emme memesi: sağlam, dayanıklı ve kullanımı kolay, ancak pahalı, uygun maliyetli avantajları yüksek değildir.

(3) Tungsten çelik emme nozulu: tungsten çelik emme nozulu güçlü, dayanıklı, ancak beyazlatması kolay, ancak yağ kalemi kaplamasında beyazlıyor, aynı zamanda kullanmaya devam ediyor.

(4) Seramik nozul: seramik nozul beyaz değil, çok kırılgan, kırılması kolay.

2. Meme şekli: emme meme şekli kare delik, yuvarlak, v yuvası vardır, piyasada genel olarak bulunan ortak elektronik malzemeler vardır, doğrudan hazır SMT makinesine karşılık gelen satın alınabilir, yukarıdaki bazı tahtalar kullanılacaktır profilli parçalar veya büyük malzemeler, elektronik bileşene göre uyarlanması gerekir.
