Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | alma ve yerleştirme makinesi | Boyut: | 1650*2000*1550 mm |
|---|---|---|---|
| Güç: | 380 AC 50Hz | Toplam ağırlık: | 2800kg |
| Yazılım: | Bağımsız Ar-Ge | sistem: | Windows 7 |
| Güç tüketimi: | 8kw | Garanti: | 1 yıl |
| Görsel Kamera: | 4 set ithal kamera | PCB uzunluk genişliği: | max 500*300mm min 100*100mm |
| Vurgulamak: | Otomatik LED Montaj Makinesi,Ampuller LED Montaj Makinesi,80000CPH otomatik led ışık montaj makinesi |
||
Smt montaj makinesinin detayları
1. 2 set ithal kamera, eşzamanlı olarak tanır, etkin bir şekilde montaj hızını ve kesinliğini sağlar. Uçuş tanımlama, işaret düzeltme için görüş.
2. İkili sistem, çift modüllü çok fonksiyonlu mounter. Aynı anda iki farklı ürün üretmek.
3. XY sürücüsü, ithal yüksek hassasiyetli bilyalı vidalı çubuk + ithal ağır hizmet tipi lineer kılavuz, hızlı konumlandırma, düşük gürültü, yüksek hassasiyet kullanır.
4. Servo Motor ve Tahrik ve hassas lineer kılavuz, yüksek hassasiyetli nozullar, otomatik besleme entegre sistemi, güçlü stabilite, 24 saat kararlı bir şekilde montaj sözü veriyor.
Smt montaj makinesinin teknik parametresi
| HT-E5D | ||
| PCB | PCB uzunluk genişliği | Max:500*300mm min:100*100mm |
| PCB kalınlığı | 0,5~3 mm | |
| PCB sıkıştırma | Elektrikli sıkma + Ayarlanabilir basınç pnömatik | |
| Montaj modu |
Toplama için gruplandırma ve yerleştirme için ayırma Toplama için ayrı ve yerleştirme için ayrı |
|
| işletim sistemi | sistem | Windows 7 |
| yazılım | bağımsız olarak Ar-Ge | |
| Görüntüle | Dokunmatik ekran | |
| Giriş aygıtı | Klavye fare | |
|
Görüş sistem |
kamera sayısı |
2 set ithal kamera Hizalama tanımlaması için vizyon, işaret düzeltme |
| Montaj hassasiyeti | 0,02 mm (tekrar hassasiyeti) | |
| Montaj yüksekliği | <36mm | |
| Montaj hızı | 80000CPH | |
| Bileşenler alanı | 0,2 mm | |
| Güç | 380AC 50HZ | |
| Güç tüketimi | 8KW | |
| Konveyör iletimi | Maksimum uzunluk: 500mm | |
| İletim hızı | >500mm/sn | |
| İletim yönü | Her iki yön | |
| İletim modu | Otomatik çevrimiçi sürücü | |
| Hava basıncı | >5.0kg /cm² | |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme | |
| X,Y,X ekseni sürücü yolu | X,Y,Z ekseni için yüksek kaliteli manyetik lineer makine + Servo motor kontrolü | |
| besleme yolu | ||
| Besleme sistemi | Besleyici istasyonu sayısı | Düello modu.tamamen 60 |
| Nozul sayısı | Çift mod.tamamen 16 | |
| besleme yolu | Çift motorlu elektrikli besleyici | |

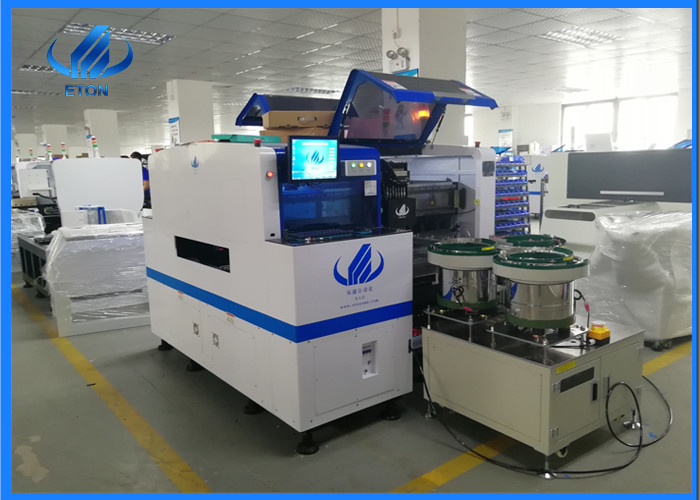

HT-E5D makinesini seç ve gönder
smt montaj makinesi uygulaması
Dikkat
1. Pick and Place makinesini kullanmadan önce, yerleştirme makinesinin temel parametrelerini anlamalısınız;
2. Pick and Place makinesini çalıştırmadan önce operatör, makineyi kapsamlı bir şekilde incelemelidir.
3. Pick and Place makinesini uygulamak için önyükleme işlemi sırasına göre, ayrıntılı bir makine çalıştırma talimatı olmalıdır;
4. Pick and Place makinesinde düzenli arıza giderme ve bakım çalışmalarının zamanında yapılması gerekmektedir.
Notlar:
1. Ödeme koşulları: peşin% 30 mevduat, bakiye% 70, T/T tarafından sevkıyattan önce ödenmelidir.
2. Teslim süresi: Mevduattan 30 gün sonra.
3.Garanti: 1 yıl. (yedek parçalar dahil)
