Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
modeli: | YT202 | Garanti: | 1 Yıl,12 Ay |
---|---|---|---|
İsim: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Başvuru: | SMD Üretim Hattı, SMT Montaj Atıcı Makinesi, SMT Üretim Hattı, SMT makinesi için |
Güç kaynağı: | 380V 50Hz | Şart: | 100% Orijinal, Yepyeni |
Ürün adı: | Yer Makinesi\ LED Mounter\LED Montaj Makinesi, Otomatik SMT Montaj Atıcı, SMT Atıcı Makinesi | Ağırlık: | 1700kg |
Montaj hızı: | 90000 CPH | kullanım: | Devre Kartı Montajı, SMT Montaj Makinesi, SMD |
Boyut: | 2317*1376*1762mm | besleyiciler: | 32 ADET |
Kafa: | 10 parça | ||
Vurgulamak: | LED Üretim Alma ve yerleştirme makineleri,Alma ve yerleştirme makinesi 10 kafa,LED Montaj Makinesi 10 kafa |

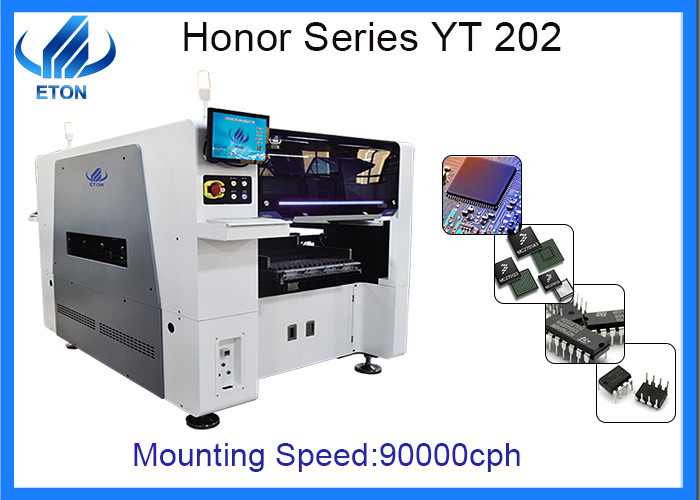

Al ve yerleştir makinesi 10 kafa LED Elektronik Üretim Makineleri
Ürün Detayları
Model Numarası: YT202
Boyut: 2317*1376*1762mm
kafalar:20 adet
Ağırlık:1700kg
Montaj Hızı: 90000CPH
Güç:380AC 50HZ
Besleyici: 32 adet çift modül
PCB boyutu:
MAX:500*450mm(tek pcb)/500*300mm(çift pcb)
MIN:50*50mm
PCB kalınlığı:0.5-4.5mm
Çekirdek Bileşenler: Motor
Marka: ETON
Görsel kamera: 4 set ithal kamera
Menşe Yeri: Guangdong, Çin
1 yıl garanti
PCBA hakkında
Süreç ve Teknoloji
1. Ekleme: 1. V-cut birleştirme: segmentasyon makinesinin kullanımı, bu segmentasyon bölümü yöntemi pürüzsüz, sonraki süreç üzerinde kötü bir etkisi yoktur.
2. İğne deliği (posta pulu deliği) bağlantısını kullanın: kırılmadan sonra çapakları ve Yapıştırma makinesi fikstür stabilitesi üzerindeki COB işleminin olup olmadığını dikkate almanız gerekir, ayrıca fişin ray üzerindeki etkisinin ve Montaj Montajının olup olmadığını da göz önünde bulundurmanız gerekir. .
PCB malzemesi:
G10, G11, FR4, FR5 sunta PCB SMT sıcaklığı ve COB, THT sıcaklığı nispeten küçük etki.
3. Ped konektörünün kablolarının ve açık delik pozisyonunun SMT üretimi üzerindeki etkisi:
ped konektörünün kablolaması ve açık delik konumu, SMT'nin kaynak verimi üzerinde büyük bir etkiye sahiptir, çünkü yanlış ped bağlantıları ve açık delikler “Çalma” lehimi gibi davranabilir, sıvı lehim yeniden akıştan emilir fırın.Aşağıdaki koşullar ürünün kalitesi için iyidir:
(1) Ped konektörünün genişliğini azaltın: Akım taşıma kapasitesi ve PCB üretim boyutu kısıtlamaları yoksa, pad konektörünün maksimum genişliği 0,4 mm veya 1/2 ped genişliğidir, daha küçük olabilir.
(2) Geniş bir iletken bant alanına (örneğin, toprak, güç kaynağı) bağlanan pedler, tercihen 0,5 mm'den az olmayan (genişlik 0,4 mm'den fazla olmayan veya genişlik 1/2 pedden büyük olmayan) dar bir tel ile bağlanır. Genişlik) .
(3) Kabloları yan veya köşeden pedin içine bağlamaktan kaçının.Tercihen, bağlantı teli pedin arkasının ortasından girer.
(4) Açık delik, SMT tertibatının pedinin içine veya doğrudan yakınına yerleştirilmemelidir.Bunun nedeni: peddeki açık delik, lehimi deliğe çekecek ve lehimin lehim ekleminden çıkmasına neden olacaktır;doğrudan peddeki deliğin yakınında, iyi bir yeşil koruma olsa bile, ısı emici etkisine neden olabilir, lehim eklemi sızma hızını değiştirir, normal lehim eklemi oluşumunu engelleyecek olan tablet dikme olgusuna yol açar ciddi olduğunda.
(5) Geçiş deliği ile ped arasındaki bağlantı tercihen 0,5 mm'den az olmayan dar bir bağlantı hattı ile katlanır.
SSS
S: SMT hattı için ne tür bir hammadde hazırlamalıyım?
C: Esas olarak şunları hazırlamanız gerekir: PCB, Lehim pastası, Bileşenler, Besleyiciler, Nozullar vb.
S: Tüm SMT hattını destekleyebilir misiniz?
C: evet, isterseniz tüm SMT hattı çözümünü sağlayabiliriz, bu alanda profesyoneliz.
S: Makine fiyatları neden sizinkinden çok daha düşük?
C: Piyasada bizden daha ucuza bazı soyma makineleri olduğunu söylediniz, bunlar var ama onların satış noktası fiyat, bizim satış noktamız kalite.Size ETON alma ve yerleştirme makinesinin kalitesini garanti edebiliriz ve değeri bizim fiyatımızdan çok daha fazladır.
