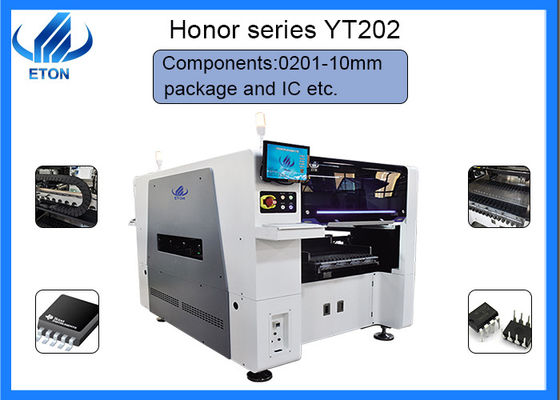

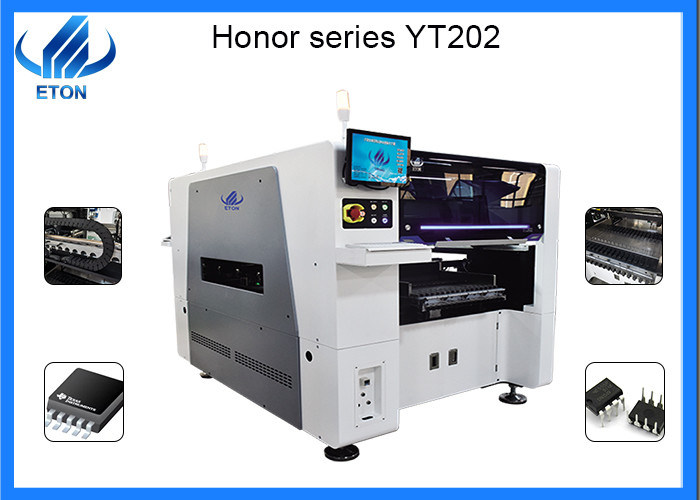

Çift raylı IC bileşeni için en yeni seç ve yerleştir montaj cihazı
Parametre
Modeli:YT202
Boyut: 2317*1376*1762mm
Toplam Ağırlık:1700kg
PCB Uzunluğu Genişliği:
Max:500*450mm (tek PCB)/500*300mm(çift PCB)
Min: 50*50mm
PCB Kalınlığı:0.5-4.5mm
Kamera Sayısı: 4 adet
Montaj Hassasiyeti:±0.02mm
Montaj Yüksekliği:<20mm (Otomatik Değiştirme)
Montaj Hızı: 90000 CPH
Bileşenler: 0201-10mm paket ve IC vb.
Güç:380AC 50hz 6kw
Besleyici İstasyon Sayısı: çift taraflı: 32 adet, toplam bant makarası paketleri 64 adet
Nozul sayısı: 20 adet (çift taraflı)
Çift raylı konveyör:
YT202'nin çift yollu bir montaj cihazı olduğunu bildiğimiz gibi
İşlev
SMT konveyör, SMT ve AI üretim hattı arasındaki bağlantı için uygundur.Ayrıca PCB arabelleğe alma, inceleme, test veya elektronik bileşen manuel yerleştirme için de kullanılabilir.Diğer ekipmanlarla sinyal bağlantısı için kullanılabilir
Avantajlar:
1. Çift hat daha verimlidir, büyük hacimli üretim siparişleri için uygundur
2. Çift hat verimliliği iyileştirildi, erişim plakası süresi azaltıldı
3.İki ray arasındaki en basit ayrım, verimliliğin plakayı transfer etmek için gereken süreyi azaltarak, makinenin montajının verimliliğini ve iki farklı ürün üretebilme kabiliyetini arttırmasıdır.
4. ekipmanın stabilitesini artırmak için sağlam tasarım
5. vida ayar yönteminin genişliğine paralel pürüzsüz
6. isteğe bağlı devre kartı test modu
7. müşteri ihtiyaçlarına göre makinenin uzunluğu
8. Değişken hız kontrolü
Entegre devre
Tanım
IC (Entegre Devre), Entegre Devre tarafından plastik bir alt tabaka üzerinde bir çip halinde oluşturulan çok sayıda mikro elektronik bileşendir (transistörler, dirençler, kapasitörler vb.).Bugün gördüğünüz hemen hemen tüm çiplere IC çipleri denilebilir.
Kompozisyon
Entegre devre, minyatür bir elektronik cihaz veya bileşendir.Belirli bir işlem kullanılarak, bir devredeki gerekli transistörler, diyotlar, dirençler, kapasitörler, iletkenler ve diğer bileşenler ve kablolar birbirine bağlanır ve küçük bir parça veya birkaç küçük yarı iletken yonga veya dielektrik alt tabaka üzerinde yapılır, daha sonra bir kabuk içine kapsüllenir ve Tüm bileşenlerin yapısal olarak entegre edildiği gerekli devre işlevlerine sahip minyatür bir yapı oluşturmak için tüp, bu elektronik bileşen minyatürleştirme, düşük güç tüketimi ve yüksek güvenilirlik yolunda büyük bir adımdır.
Sağduyu Testi
1. Entegre devreyi ve ilgili devre çalışma prensibini anlamak için test etmeden önce, IC'yi kontrol etmeden ve onarmadan önce, IC'nin işlevlerine, dahili devresine, ana elektrik parametrelerine, her bir pimin işlevlerine aşina olmak gerekir, ve pimin normal voltajının, dalga biçiminin ve çevresel bileşenlerinin çalışma prensibi.
2. test pinler arasında kısa devreye neden olmaz, voltaj ölçümü veya osiloskop probu ile dalga formunu test etmek için, metre kalemi veya prob entegre devre pin kısa devresinin neden olduğu kayma nedeniyle yapmaz, doğrudan bağlı bir çevresel baskılı devre üzerinde ölçmek en iyisidir pime.
3. Topraklı test cihazı ile trafoyu izole etmeden TV, ses ve video cihazlarına dokunulması kesinlikle yasaktır, güç izolasyon trafosu olmayan TV, ses, video ve diğer gereksinimlerin doğrudan gövdesi ile test edilmesi yasaktır. topraklanmış.
