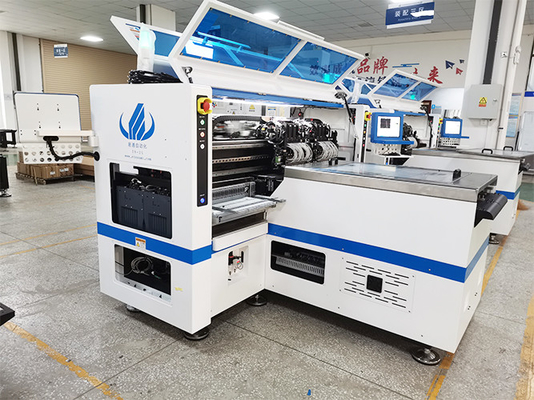

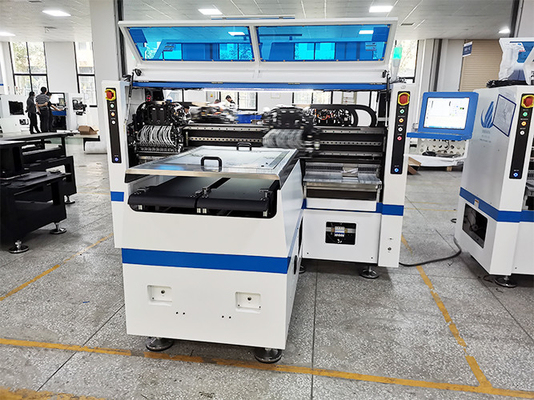

100m yumuşak ışık şeridi PCB işleme al ve yerleştir makinesi SMT üretim hattı

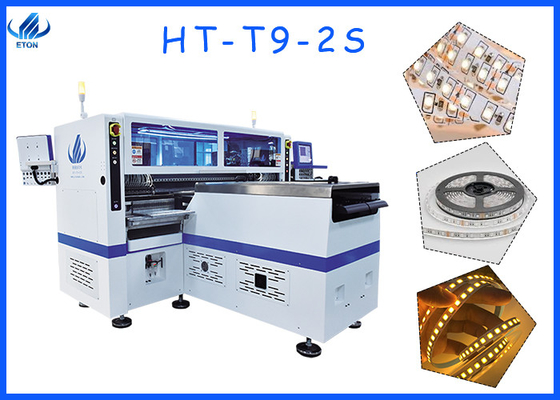

T9-2S'nin Tanıtımı
1. Sonsuz uzunlukta yumuşak bir ışık şeridi yapın.PCB boyutu 250 (+ - 10) mm * herhangi bir uzunlukta
2. T9-2s, T9'dan daha hızlıdır.T9 250K'dır ve t9-2s, T9'dan iki kat daha hızlıdır.500K'da gerçek üretim kapasitesi 440000'e ulaşabilir
3. Eton tarafından bağımsız olarak geliştirilen yazılım, ömür boyu ücretsiz yazılım güncellemelerini desteklemek için kullanılır.
Yerli en iyi markayı kullanan 4.10 set kamera tanımlama - Hikvision
5. İstasyonun her iki yanında yakıt ikmali işlemini beklemeden sabit olarak monte edilmiş 136 adet besleyici ve 136 adet emiş nozulu bulunmaktadır.
6. X ve Y eksenlerinde kullanılan lineer motor, montaj hassasiyetini daha yüksek, hızı daha hızlı ve servis ömrünü uzatır.
teknik parametre
| 线路板/PCB |
| PCB板尺寸/PCB boyutu (Genişlik*Uzunluk) |
250( ± 10)mm*任意长度/250(± 10)mm*Herhangi bir uzunluk |
| PCB板厚度/PCB kalınlığı |
0.1 -0.5mm |
| PCB板固定方法/PCB kenetleme |
真空吸附,气缸夹板,轨道宽度可调
Vakum adsorpsiyon, silindir sıkma, iz genişliği ayarlanabilir
|
| 贴片方式/Montaj yolu |
群取群贴/Grup toplama ve grup yerleştirme |
| 贴装模式/Montaj modu |
双轨 + 四组贴装头/ Çift ray + Dört grup yerleştirme başlığı |
| 操作系统/os |
| 系统/S sapı |
Windows 7 |
| 软件/Yazılım |
自主研发/ Ar-Ge bağımsız olarak |
| 显示器/Ekran |
LED显示器/LED ekran |
| 生产管理MES系统/Üretim yönetimi MES sistemi |
提供要求定制(选配项)/ Özelleştirilmiş(Opsiyon) |
| 视觉系统/Görüntü sistemi |
| 相机数S/Hayır.kameranın |
10套/10 set (数字相机 Dijital kamera) |
| 视觉对位+MARK校正/ Görüş hizalama+İşaret düzeltme |
| 重复精度/Tekrar hassasiyeti |
±0.05mm |
| 贴片高度/Montaj yüksekliği |
W5mm |
| 贴片速度/Montaj hızı |
双边500000CPH,单边250000CPH,单边250000CPH (本公司最优条件下)
Çift taraf:500000CPH,tek taraf:250000CPH(Optimum hız)
|
| 贴装零件范围/Bileşen aralığı |
带装LED 3014/3020/2835/5050或电阻,电容,桥堆等
LED3014/3020/2835/5050 ve direnç, kapasitörler, köprü doğrultucular vb.
|
| 使用电源/Güç |
380AC 50HZ |
| 电源功$/Güç tüketimi |
9.6KW |
| 使用环境/Çalışma ortamı |
23°C±3°C |
| 导轨传动/Konveyör iletimi |
Ø:1000mm/MAX Uzunluk: 1000mm |
| 传输速度/İletim hızı |
> 500mm/秒 / > 500mm/sn |
| 传输方向/İletim yönü |
单向(左一右或右一►左)/Tek ( sol—>sağ veya sağ—Yüksek) |
| 传送方式/İletim modu |
在线/Çevrimiçi sürücü |
| 定位方式/Pozisyon modu |
光学/Optik |
| 耗气量/Hava tüketimi |
0.4-0.6mpa (4-6kgf/cm)2) 1 50N/dak |
| 电气控制/Elektrik kontrolü |
ETON 自主研^/ETON'dan bağımsız araştırma ve geliştirme |
| 运动控制卡模块2套/Hareket kontrol kartı modülü 2 takım |
ETON 自主研发/ETON'dan bağımsız araştırma ve geliştirme |
| XYZ轴驱动方式/X,Y,Z Ekseni sürüş yolu |
高端磁悬浮电机+伺服电机/Üst düzey manyetik lineer motor +Servo motor |
| 喂料系统/Besleme Sistemi |
| 可放置送料器数量/Hayır.Besleyici istasyonunun |
双边站位136PCS (单边站位68PCS) Çift taraflı:136PCS(tek taraflı:68PCS) |
| 头部数量/kafa numarası |
双边 136 ADET (单边68 ADET )
Çift taraflı: 136 ADET (tek taraflı: 68 ADET)
|
| 送料方式/Besleme yolu |
双马达智能送料器/Çift motorlu akıllı elektrikli besleyici |
Hizmet
Bakım süresi 1 yıl
Bir yıl garanti, garanti süresince tamir edilmesi ve değiştirilmesi gereken parçalar ücretsiz olacaktır.
Yazılım ve donanım ömür boyu bakım
Ücretsiz yükseltme yazılımı, yazılım Reach'tir ve ETON tarafından geliştirilmiştir, bu nedenle ömür boyu ücretsiz yükseltme güncellemelerini destekliyoruz
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret edin.Her yıl farklı şehirlerdeki farklı sergilere katılıyoruz, aynı zamanda yerel müşterileri ziyaret edeceğiz ve hizmetimizi destekleyeceğiz ve zamanında müşteri önerileri hakkında geri bildirim toplayacağız.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri sunuyoruz.Ve güncel haberleri müşterilerimizle paylaşın
yerinde hizmet
Hindistan'da Mumbai ve Yeni Delhi gibi bazı resmi sitemiz var, ayrıca Mısır'da da sitemiz var.Türkiye'ye zamanında hizmet verebilen mühendislerimiz ile.
İhtiyaçlarınıza göre.Özel kıdemli mühendis, ücretsiz kurulum için fabrikanıza gelecek ve makineyi nasıl çalıştıracağınızı size öğretecektir.
SSS
S: Ürün belgelendirme sertifikanız var mı?
A: Ürünlerimiz CCC, CE, SRIA sertifikasına sahiptir.
S: Satış sonrası hizmete ne dersiniz?Garanti ne durumda?
C: Sorunlarınızı çözmek için profesyonel mühendislerden oluşan bir ekibimiz var.Garanti süresi boyunca onarım ve değiştirme gerektiren parçalar ücretsizdir.Ayrıca size eğitim ve yerinde kurulum sağlayabilir ve makinenin uzaktan kontrolünü destekleyebiliriz, makine kullanımı çok kolay Çince ve İngilizce arayüzü kullanır.
S: Bir ticaret şirketi veya üretici misiniz?
Biz Ekran Yazıcısı, SMT Makinesi, Alma ve Yerleştirme Makinesi, Yeniden Akış Fırını, SMT Üretim hattı ve diğer SMT Ürünleri konusunda uzmanlaşmış profesyonel bir üreticiyiz.
