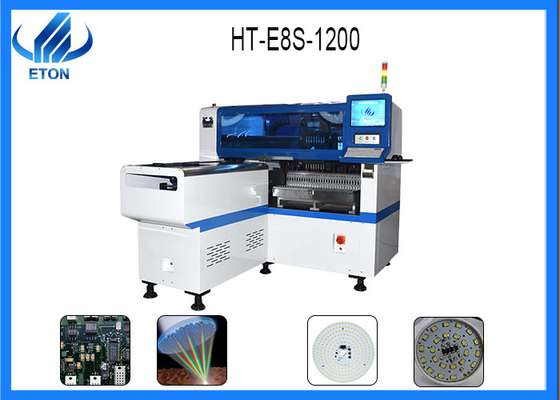

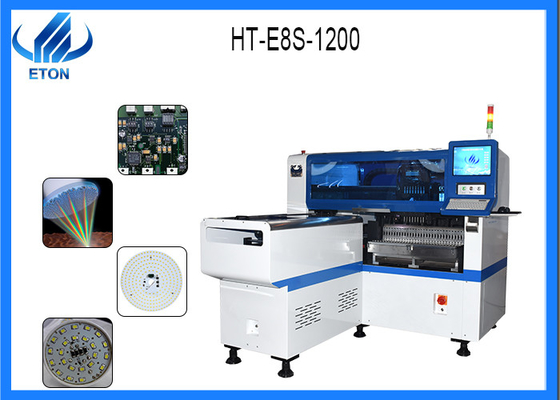

SMT, led ampul, dob ampul vb.

SMT, led ampul, dob ampul vb.

Teknik parametre

Boyut: 2550*1650*1550mm

Toplam Ağırlık:1700kg

PCB Uzunluk Genişliği:Max:1200*500mm Min:100*100mm

PCB Kalınlığı: 0.5-5mm

Kamera sayısı: 2 set ithal kamera

PCB Sıkıştırma: Ayarlanabilir basınç pnömatik

Montaj Modu: Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme

Yazılım: Ar-Ge bağımsız olarak

Montaj Hassasiyeti:±0.04mm

Montaj Yüksekliği:<15mm (Otomatik Değiştirme)

Montaj Hızı: 45000 CPH

Bileşenler: LED, kapasitörler, dirençler, IC, şekilli bileşenler vb.

İletim Yönü: Her iki yön (seçenek)

Özel patentli teknoloji

Elektronik besleyici besleme sistemi.

Görüş hizalama uçuş tanımlamaları, İşaret düzeltme.

Kesintisiz malzeme yeniden yükleme işlevi

Oluşturulan koordinatlardan sonra otomatik optimizasyon vb.

SMT süreci

1. şablon yazıcı: şablon yazıcı tarafından PCB'de lehim pastası eksik

2.mounter: işlev, yüzeye montaj bileşenlerini PCB'ye doğru konumda monte etmektir.Kullanılan ekipman, serigrafi makinesinin arkasındaki SMT üretim hattında bulunan bir SMT makinesidir.

3. Sertleştirme: işlev, yüzey montaj bileşenlerinin PCB kartına sıkıca bağlanması için yapıştırıcıyı eritmektir.Kullanılan ekipman, SMT makinesinin arkasındaki SMT üretim hattında bulunan bir kürleme fırınıdır.

4. Reflow lehimleme: fonksiyon, lehim pastasını eritmektir, böylece yüzey montaj bileşenleri ve PCB kartı birbirine sıkıca bağlanır.Kullanılan ekipman, üretim hattında SMT SMT makinesinin arkasında bulunan bir reflow lehimleme fırınıdır.

5.temizleme: rolü, PCB kartını akı giderme gibi yukarıdaki zararlı kaynak kalıntıları üzerine monte etmektir.Kullanılan ekipman bir çamaşır makinesidir, pozisyon sabitlenemez, on-line olabilir, on-line olamaz.

6. algılama: rolü, kaynak kalitesi ve montaj kalitesi tespiti için PCB kartını monte etmektir.Kullanılan ekipman, büyüteç, mikroskop, çevrimiçi test cihazı (BİT), uçan iğne test cihazı, otomatik optik test (AOI), X-ışını test sistemi, fonksiyon test cihazı vb.Tespit ihtiyacına göre lokasyon, üretim hattında uygun yerde konfigüre edilebilir.

7.repair: rolü, PCB kartının yeniden çalışmasının arızasını tespit etmektir.Kullanılan aletler havya, tamir istasyonu vb.Üretim hattında herhangi bir yerde yapılandırın.
