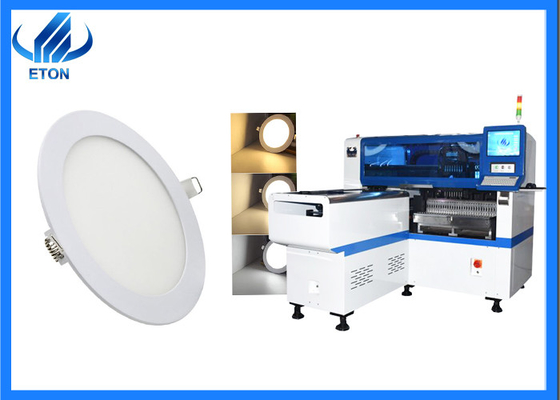

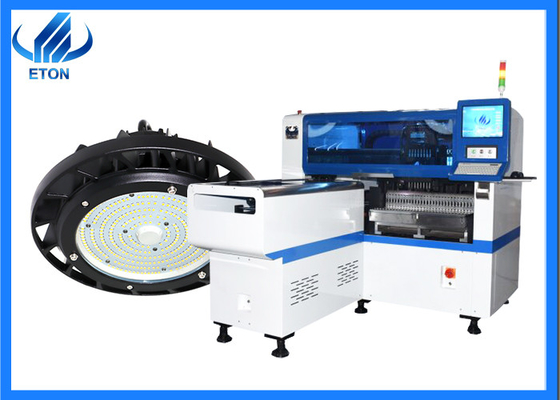

Çok fonksiyonlu SMT montaj makinesi, her türlü LED ışık üretimine uygulanabilir.
Ürün Açıklaması
HT-E8S-1200 alma ve yerleştirme makinesi Avantaj:
Tek modüllü manyetik lineer motorMçok fonksiyonlu alma ve yerleştirme makinesi.
1.Başvuru:
1)Yaygın uygulama:Tam işlevli LED ampul, DOB ampul, LED tüp, elektrikli sürücüler, aşağı ışıklar, ev aletleri vb.Çeşitli ürünler üretmek için müşterilerin gereksinimlerini karşılayabilir.
Notlar: Piyasadaki tüm panolar için uygundur, Maksimum PCB boyutu:1200*500mm;olabilirözelleştirilmiş.
2)Montaj ckomponentler:Daha geniş bir bileşen yelpazesine uygulanabilir ve dirençler, kapasitörler, IC, köprü doğrultucular, endüktans, terminaller, diyotlar, transistörler, büyük kapasitanslı transformatörler, şekilli bileşenler ile monte edilebilir.Yüksek hassasiyet, monte edilebilir0402bileşenler.
2.Özellik / Özel patentli teknoloji:
1)Elektronik besleyici besleme sistemi: Daha dengeli ve doğru besleme sağlamak için çift motorlu elektrikli besleyici.
2)Kamera tanıma sistemi: 2 adet kamera, görüş kamerası, uçuş tanımlama, İşaretleme otomatik düzeltme. Doğru montaj veyüksek hassasiyet.
3)Kesintisiz malzeme yeniden yükleme işlevi,yüksek hız sağlayın, üretkenliği artırın.
4) Oluşturulan koordinatlardan sonra otomatik optimizasyon.emin olmak içinyüksek montaj hassasiyeti.
5)Otomatik ikmal: Eksik veya atılan malzeme varsa, işçilikten tasarruf etmek için tam otomatik malzeme yenileyebilir.
6) Kafa yapısı bağımsız araştırma ve geliştirmedirETON tarafından, yapı ve malzeme benzersizdir.ve montaj yüksekliği ayarlanabilir,20mm. Birçok yüksek DOB bileşenine uygulanabilir ve daha geniş uygulama alanına sahiptir.
7) X/Y ekseni kullanırüst düzey manyetik lineer motor, daha yüksek doğruluk ve daha hızlı hıza sahiptir.Z ekseninin her kafası, doğru montaj ve yüksek hız sağlamak için servo motor tarafından bağımsız olarak kontrol edilir.
8)Yazılım:ETON tarafından bağımsız araştırma ve geliştirme,ücretsiz yükseltmetüm ömür boyu, maliyet tasarrufu.
9) Besleyiciler:Çift motorlu elektrikli besleyici, daha kararlı ve doğru besleme sağlamak için.Ayrıca montaj hızını iyileştirin.
10)Mekanik parça: Mekanik parçaların çoğu, kontrol edilebilir kalite ve güçlü üretim yetenekleri ile ETON tarafından üretilmektedir.Neden ETON, Çin'de SMT makinesinin lider üreticisi, SMT makinesinde 10 yılı aşkın deneyim, kendi endüstri parkı üzerinde50000metrekare.
11) Toplam ağırlık:1700KG, makine gövdesi daha kararlıdır.
12)Destek özelleştirme: OEM/ODM.örneğin: 600*500mm özelleştirilebilir.
Parametre
| Kamera Sayısı |
2 takım ithal kamera |
| Uçuş tanımlaması için vizyon, MARK düzeltme |
| Montaj Hassasiyeti |
±0.04mm |
| Montaj yüksekliği |
<15mm (Otomatik Değiştirme) |
| Montaj Hızı |
45000 CPH |
| Bileşenler |
LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. |
| Bileşenler Alanı |
0,2 mm |
| Besleyici İstasyon Sayısı |
28 ADET |
| Nozul sayısı |
12 ADET |
| Güç |
380AC 50HZ |
| Güç tüketimi |
4KW |
| Çalışma ortamı |
23℃±3℃ |
| Konveyör iletimi |
Maksimum uzunluk: 1200 mm |
| İletim Hızı |
＞1000mm/sn |
| İletim Yönü |
Her iki yön (seçenek) |
| İletim modu |
Otomatik çevrimiçi sürücü |
| Hava besleme |
0.4-0.6mpa (4-6kgf/cm2)150N/dak |
| Elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Tahrik yolu |
Üst düzey manyetik lineer motor + Servo motor |
| besleme yolu |
Çift motorlu elektrikli besleyici |
paket
Ürünleri paketlemek için genellikle vakumlu tahta sandıklar kullanırız.Vakum çok darbeye dayanıklı olabilir ve ürünlerin bütünlüğünü sağlayabilir.Paketleme için özel gereksinimleriniz varsa, sizin için de gerçekleştirebiliriz.
SSS
S1: Ürünlerinizin optimal kapasitesi nedir?
C: Bu sektördeki mounter'ın gerçek ürününün, ihtiyatlı bir şekilde optimum üretim kapasitesinin %60'ı olduğu tahmin edilmektedir, ancak bunların tümü yapmak istediğiniz ürüne, PCB tasarımına, bileşen tipine, bileşen miktarına vb. bağlıdır.
S2: Ürününüz neden benzersiz?
C: Patentli teknolojimiz, pratik buluşumuz ve yazılım telif hakkımız benzersiz olduğundan, pazarda bariz avantajlarımız var.
