Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| modeli: | YT202S | Uzunluk: | 2788MM |
|---|---|---|---|
| Genişlik: | 1686 mm | Yükseklik: | 1375 mm |
| Toplam ağırlık: | 1700kg | Maksimum PCB boyutu: | 500*450mm |
| Vurgulamak: | LED ışıkları smt yerleştirme makinesi,20 Kafa smt yerleştirme makinesi,Çift Modlu Grup LED Montaj Makinesi |
||
LED ışıklı pcb işleme alma ve yerleştirme makinesi
Makine Tanıtımı

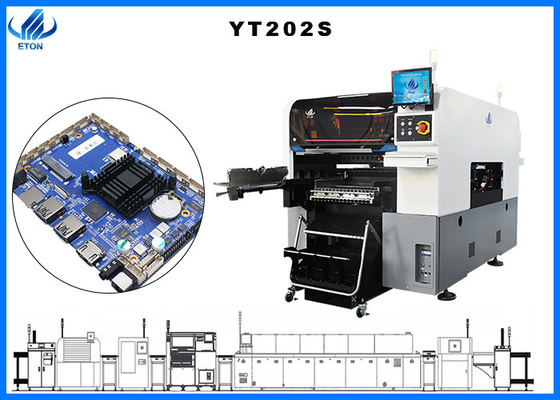

1.Yt202s çift modlu grup, 500 * 450mm'lik en büyük PCB kartı boyutuna uygundur

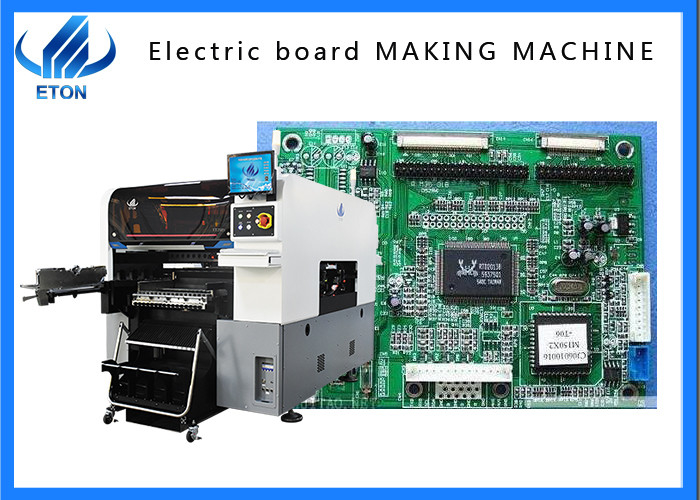

Her türlü LED lamba, LED ampul, DOB ampul, panel lambası, downlight, sokak lambası, ekran, devre kartı vb. için uygundur.
2. yt202s'nin makine kabuğu siyah beyazdır.yt202s tarafından kullanılan kamera, Çin'deki en iyi marka - Hikvision.Makine kabuğu kendisi tarafından tasarlanmıştır.X ve Y eksenleri lineer motorlardır.Lineer motorlar, montaj doğruluğunu daha yüksek, hizmet ömrünü uzatır ve üretim maliyetini en aza indirir.Bu, üretim planını artırır

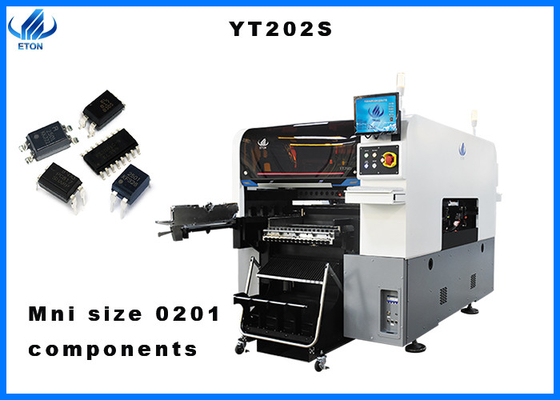

3.Yt202s20 montaj kafaları, 80000cph kapasiteli ve montaj için uygun en küçük parça 0201'dir. BGA, CSP ve diğer bilyalı ızgara dizilerini tanımlayabilir
Çift başlı akıllı besleyici ve araba ile donatıldığında, montaj için bekleme, besleme ve besleme için bekleme yok ve üretim verimliliğini büyük ölçüde artırıyor.
İki kol ve iki kafa, her kafa için 10 emiş nozulu, her kafa için 20 emiş nozulu, esnek PCB işleme kapasitesi, aynı anda iki farklı ürün üretebilir, bir kafa çalışmayı bıraktığında diğer kafa etkilenmez.
Teknik parametre
| PCB板尺寸/PCB boyutunda* W) | 最大尺寸Maks boyut:单板500mm*450mm(tek PCB) 双板500mm*300mm(çift PCB) 最小尺寸Min boyut: 50mm*50mm |
| PCB板厚度/PCB kalınlığı | 0,5-4,5 mm |
| PCB板固定方法/PCB kenetleme | 气缸夹板,轨道宽度可调/Silindir bağlama, iz genişliği ayarlanabilir |
| 定轨方式/Ray | 双轨双臂(1 轨4轨为固定轨道)/2 Ray,2 kızak(Ray 1,4 sabit raydır) |
| 系统/Sistem | Windows 7 |
| 软件/Yazılım | 自主研发/ Ar-Ge bağımsız olarak |
| 生产管理MES系统/Üretim yönetimi MES sistemi | 提供要求定制(选配项)/ Özelleştirilmiş(Opsiyon) |
| 离线编程/Çevrimdışı programlama | W/Mevcut |
| 相机数量/Hayır.kameranın | 4套/4 set (数字相机 Dijital kamera) |
| 固定飞拍识别元器件/Alt görüş kamerası tanıma | |
| 视觉对位 +MARK校正/Görüş hizalaması+İşaret düzeltme | |
| 重复精度/Tekrar hassasiyeti | ± 0.02 mm |
| 贴片高度/Montaj yüksekliği | w20mm |
| 贴片速度/Montaj hızı | 80000CPH (本公司最优条件下)(Optimum hız) |

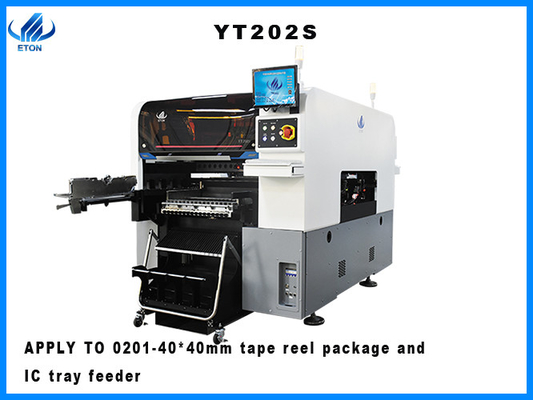

| 贴装零件范围/Bileşen aralığı |
0201〜40*40mm封装料及IC背包料 Min 0201 ~40*40mm Bant makarası paketleri ve IC tepsi besleyici vb. |
| 使用电源及功率/Güç | 380AC 50HZ 6KW |
| 使用环境/Çalışma ortamı | 23°C 土 3°C |
| 传输方向/T「gönderim yönü | 标准(单向)/Standart: Tek yön |
| 传送方式/İletim modu | 在线/Çevrimiçi sürücü |
| 定位方式/Pozisyon modu | 光学/Optik |
| 耗气量/Ai「tüketimi | 0.4-0.6mpa (4-6kgf/cm)2) 150N/dak |
| 电气控制/Elektrik kontrolü | ETON 自主研发/ETON'dan bağımsız araştırma ve geliştirme |
| 运动控制卡模块 1 套/Hareket kontrol kartı modülü 1 takım | ETON 自主研发/ETON'dan bağımsız araştırma ve geliştirme |
| XYZ轴驱动方式/X,Y,Z Ekseni sürüş yolu | 高端磁悬浮电机+伺服电机/Üst düzey manyetik lineer motor +Servo motor |
| 可放置送料器数＞/Hayır.Besleyici istasyonunun | 双边送料器台车站位32PCS,可装物料64盘(单边送料器台车站位16PCS, 可装物料32盘),根据产品需要送料器台车与IC背包可自由切换(背包选配) / Çift yan yerleştirme arabası yuvası 32 ADET, bant makarası paketleri: 64 ADET (tek taraflı yerleştirme arabası yuvası 16 ADET, bant makarası paketleri: 32 ADET), yerleştirme arabası ve IC tepsi besleyici arasında serbestçe geçiş dC tepsi besleyici: Seçenek) |
| 吸嘴安装数m/Hayır.Kafaların | 双边20PCS(单边10PCS)/Çift taraflı:20pcs(tek taraflı:10pcs) |
| 送料方式/Besleme yolu | 双头智能送料器/Akıllı Çift kafalı Besleyici |
ETON Tanıtım
Eton, SMT endüstrisinde 10 yıldan fazla deneyime sahiptir, Jiangxi Eyaletinde 52000 metrekarelik Endüstri Parkı'na sahiptir, kendi bağımsız Ar-Ge ekibine sahiptir ve CNC ve OEM'i desteklemektedir.
Servisimiz
Makinelerimizi satın aldığınız sürece, mühendislerin bunları yerinde ücretsiz olarak kurmalarını destekliyoruz.Garanti süresi boyunca tüm parçalar hasar görür ve ücretsiz olarak değiştirilir.Günün 24 saati çevrimiçi video öğretimini ve ömür boyu ücretsiz yazılım güncelleme hizmetini destekliyoruz.Hindistan ve Mısır'da yerel mühendislerimiz ve ofislerimiz var ve hizmet çok uygun.
SSS
S: Ürün belgelendirme sertifikanız var mı?
A: Ürünlerimiz CCC, CE, SRIA sertifikasına sahiptir.
S: Satış sonrası hizmete ne dersiniz?Garanti ne durumda?
C: Sorunlarınızı çözmek için profesyonel mühendislerden oluşan bir ekibimiz var.Garanti süresi boyunca onarım ve değiştirme gerektiren parçalar ücretsizdir.Ayrıca size eğitim ve yerinde kurulum sağlayabilir ve makinenin uzaktan kontrolünü destekleyebiliriz, makine kullanımı çok kolay Çince ve İngilizce arayüzü kullanır.
S: Bir ticaret şirketi veya üretici misiniz?
Biz Ekran Yazıcısı, SMT Makinesi, Alma ve Yerleştirme Makinesi, Yeniden Akış Fırını, SMT Üretim hattı ve diğer SMT Ürünleri konusunda uzmanlaşmış profesyonel bir üreticiyiz.
