LED Ekran için LED Endüstriyel SMT Chip Mounter Yarı Otomatik SMT Üretim Hattı Makinesi

SMT çip yapma makinesi led ekran montajı için led endüstriyel yarı otomatik SMT üretim makineleri hattı

Ürün Detayları

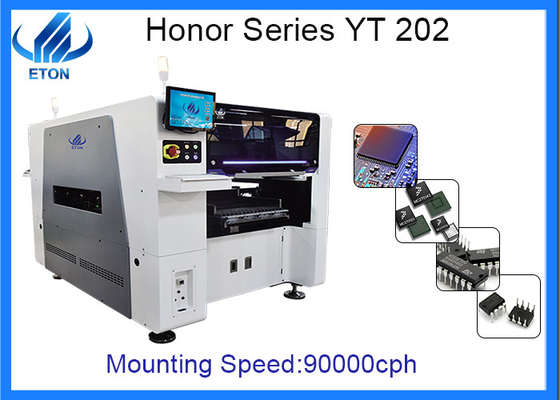

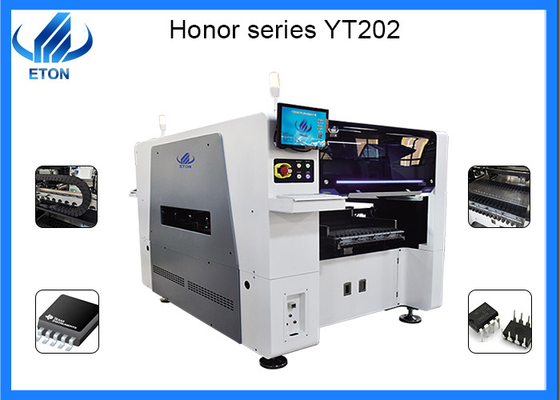

Model Numarası: YT202

Boyut: 2317*1376*1762mm

kafalar:20 adet

Ağırlık:1700kg

Montaj Hızı: 90000CPH

Güç:380AC 50HZ

Besleyici: 32 adet çift modül

PCB boyutu:

MAX:500*450mm(tek PCB)/500*300mm(çift PCB)

MIN:50*50mm

PCB kalınlığı:0.5-4.5mm

Çekirdek Bileşenler: Motor

Marka: ETON

Görsel kamera: 4 set ithal kamera

Menşe Yeri: Guangdong, Çin

1 yıl garanti

SMT hattı süreci

Aşama 1:

Yarı Otomatik Stencil Yazıcı Makinesi

PCB üzerindeki lehim pastasını yazdırmak için SMT satırında.

Maksimum PCB kalınlığı: 0,5-4,5 mm

Boyut: 2788*1686*1375 mm

Ağırlık: 1700 kg

Çalıştırması çok kolaydır ve birden fazla yazdırma yöntemi ayarlanabilir

Adım 2: Otomatik Alma ve Yerleştirme Makinesi

Pick and place makinesi SMT Line'daki en önemli makinedir, hat kapasitesini doğrudan etkiler.

Yt202s, onur serisi alma ve yerleştirme makinesi, Montaj Direnci, Kapasitör, Köprü doğrultucu vb.

Adım 3: Konveyör Makinesi
PCB kartlarını iki makine arasında aktarın, arabelleğe alma ve test etmede rol oynayın
Bir kontrol bölümü, iki sensör.
Bir set elektrik kontrol kutusu

Adım 4: Fırın Makinesini Yeniden Akıtma

Isıtma sistemi, yüksek verimlilik ve enerji tasarrufu sağlayan nikel ısı borusu, radyant güç tepe dalga boyu 4UM, kavisli reflektör kapağı, yüksek termal verimlilik, hızlı sıcaklık artışı, özel cebri sıcak hava sirkülasyon yapısı sistemi benimser, böylece PCB ve bileşenler daha sıkı ısıtılır

Satış sonrası servis sistemi

Ömür boyu 1 yıl boyunca tüm makine garantisi!

Durumun kullanımını anlamak için müşterileri düzenli olarak ziyaret edin, müşteri görüşlerini toplayın!

Müşterilere düzenli olarak en son üretim teknolojisi ve ekipman bilgilerini sağlayın!

LED ekranların sınıflandırılması

Çevreye göre:

1. Kapalı ekran, alan genellikle on metrekareden fazladır, nokta yoğunluğu daha yüksektir, doğrudan olmayan güneş ışığı veya aydınlatma ortamında kullanmak için, ekran gövdesinin birkaç metre dışındaki görüş mesafesi sızdırmaz su geçirmezliğe sahip değildir.Işıldayan noktanın çapı küçüktür, genellikle 3-8 mm'dir.Karşılık gelen boşluk genellikle P3.91/P2.5, P0.6 veya P0.9 LED ekran nokta aralığı çok küçüktür, en yüksek fiyat, LCD ile karşılaştırılabilir görüntüleme etkisi, iyi renk, düşük enerji tüketimi.2.Dış mekan ekranı, genellikle düzinelerce hatta yüzlerce metrekarelik alan, nokta yoğunluğu daha incedir, metrekare başına 3000-5000 CD'de parlaklık, doğrudan güneş ışığı koşullarında kullanılabilir, onlarca metre uzakta görüş mesafesi, ekran gövde iyi rüzgar ve yağmur direncine ve yıldırım direncine sahiptir.Dış ekran parlaklığının temel birimi pikseldir ve P10MM, P12MM, P16MM, P20MM, P24MM, P26MM, vb. Gibi ışıldama noktasının merkez çapı daha büyüktür.3.Yarı dış mekan ekranı, dış mekan ve iç mekan arasında, yüksek parlaklıkta, dışarıda doğrudan olmayan güneş ışığında kullanılabilir, ekran gövdesi genellikle saçak veya pencerenin altında belirli bir contaya sahiptir.
