Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Boyut (U * G * Y): | 2154*1376*1762mm | Ağırlık: | 1700kg |
---|---|---|---|
PCB uzunluk genişliği: | Maksimum boyut: 500*350mm | PCB Kalınlığı: | 0,5~4,5 mm |
Tekrarlama hassasiyeti: | ±0.02mm | Montaj yüksekliği: | ≤20mm |
kamera sayısı: | 2 ADET | Bileşen aralığı: | Min 0201~40*40MM Paketler ve IC vb. |
Demiryolu: | Ray 1 sabit | Güç tüketimi: | 380AC50HZ 4KW |
Optimum montaj hızı: | 40000cph | Besleyici istasyonu sayısı: | 16 ADET, bant makarası paketleri 32 ADET |
kafa sayısı: | 10 parça | besleme yolu: | Çift motorlu akıllı elektrikli besleyici |

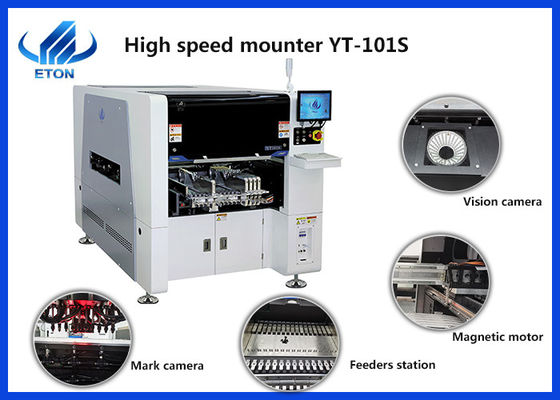

Aydınlatma yapma makinesi 40000 CPH YT 101SSMT yakala ve yerleştir makinesi
Özellikler
1. Yüksek hız ve akıllı, ultra performans
yüksek hızlı çok modüler kafa benimseyin, ultra küçük çip 0201-40 * 40mm büyük çip, daha geniş bileşen aralığı için geçerlidir
40 * 40 mm'ye kadar tanıma performansını iyileştirin, BGA 0R CSP vb.
ekipmanın kararlılığını ve ürünün güvenilirliğini artıran bağımsız algılama işlevine sahip her yerleştirme kafası.
optimum yerleştirme hızı 40000 CPH'ye ulaşır.
2. esnek üretim ve yüksek güvenilirlik
(1) sabit uçuş görüş tanıma kamerası (isteğe bağlı)
(2)akıllı ve akıllı çift kafalı bant besleyici
(3) yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası
(4) yüksek doğruluğu birleştirin, tanıma kamerasını sabit uçuş görüş kamerası ile işaretleyin, yerleştirme doğruluğunu sağlayın
(5) yerleştirme kafası, bağımsız vakum algılamayı benimser, yerleştirme performansını artırır
(6) çevrimdışı programlama, geçiş döngüsünün zamanından tasarruf edin
(7) yazılım AI akıllı öğrenme işlevi ve otomatik optimizasyon işlevi
Parametre
model | YT101S |
PCB boyutu |
MAKS boyut: 500*350mm MIN boyutu: 50*50mm |
PCB kalınlığı | 0,5-4,5 mm |
X,Y,Z Ekseni sürüş yolu | Üst düzey manyetik lineer motor + servo motor |
Besleme istasyonu sayısı | İstasyon: 16 adet, bant makarası paketleri 32 adet |
Kafa sayısı | 10 parça |
besleme yolu | Akıllı çift kafa besleyici |
PCB sıkıştırma | Silindir kenetleme, iz genişliği ayarlanabilir |
Demiryolu | Ray q sabit |
sistem | Windows 7 |
yazılım | bağımsız olarak Ar-Ge |
Üretim yönetimi MES sistemi | Özelleştirilmiş (seçenek) |
Çevrimdışı programlama | mevcut |
Kamera numarası | 2 takım (dijital kamera) |
Tekrarlama hassasiyeti | ±0.02mm |
Montaj yüksekliği | ≦20mm |
Montaj hızı | 40000 CPH(optimum hız) |
Bileşen aralığı | Min 0201-4040mm bant makara paketleri ve IC tepsi besleyici vb. |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 takım |
Üretim hattı ve çevre ekipmanları
Tüm SMT üretim hattını sağlıyoruz: yarı otomatik ve tam otomatik. Çevresel ekipman yükleyici, konveyör, yeniden akış fırını, çeviri konveyörü vb.
Şirket avantajları
Shenzhen ETON Otomatik Equipment Co, Ltd.2011 yılında kurulmuştur. SMT makinesinde 10 yılı aşkın tecrübesi ile.SMT makinesinde zengin deneyim ve profesyonel.ETON, SMT yüksek hızlı alma ve yerleştirme makineleri ve SMT çevre otomasyon ekipmanlarının Ar-Ge, Üretim, satış ve servisine odaklanan bir üretim ve proses çözüm sağlayıcısıdır.Makine güncelleme ve güncelleme, yüksek stabiliteye sahiptir.
ETON avantajı: Güçlü üretim yetenekleri, Ürün, Patent ve Onur, Beş yıldızlı hizmet, Büyük pazar payı, Sergi, Paketleme ve Teslimat
sertifikalar
9 buluş patentimiz, 112 pratik patentimiz, 12 yazılım telif hakkımız da dahil olmak üzere 133 buluş patenti ve mülkiyet teknolojisi patenti.
ETON, SMT alma ve yerleştirme makinesi alanında lider konumdadır, “Tanınmış bir ulusal marka yaratmayı ve kelime sınıfı bir işletme kurmayı” amaçlamaktadır.
SSS:
1.Neden diğer tedarikçilerden değil bizden satın almalısınız?
Biz kaliteli ve itibar ile 10 yıldan fazla SMT makinesi yüksek teknoloji profesyonel üreticisi.Müşterinin yeni fabrika ve yeni hat başlatmasına yardımcı olma konusunda zengin deneyime sahibiz."Profesyonel, yüksek verimli, maliyet tasarrufu" avantajlarımızdır.
2.Yazılım arayüzünüz İngilizce mi?
İngilizce arayüz ve Çince arayüz mevcuttur.
3. Bu tür bir makineyi ilk kez kullanıyorum, kullanımı kolay mı?
Evet.Makineyi nasıl kullanacağınızı gösteren İngilizce el kitabı ve kılavuz videosu var.
Makineyi çalıştırma sürecinde herhangi bir şüpheniz varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
Yurtdışında da yerinde hizmet veriyoruz.
4. Fiyata yedek parçalar (meme ve besleyici) dahil mi?
Farklı müşterilerin yedek parçalar konusunda farklı gereksinimleri vardır, müşterilerin yedek parçalar için eşdeğer fiyat eklemesi adil değildir.Bu yüzden yedek parça maliyetini fiyata eklemiyoruz.Ve fiyat sadece makine içindir.
