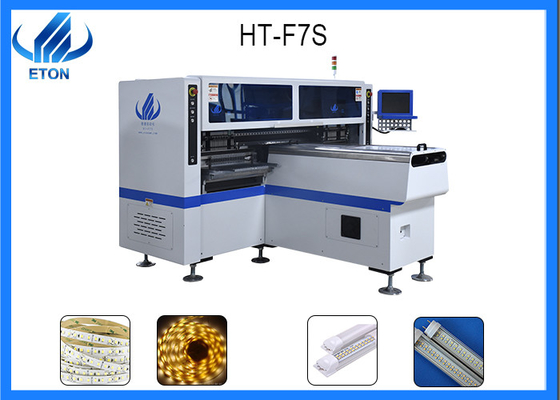

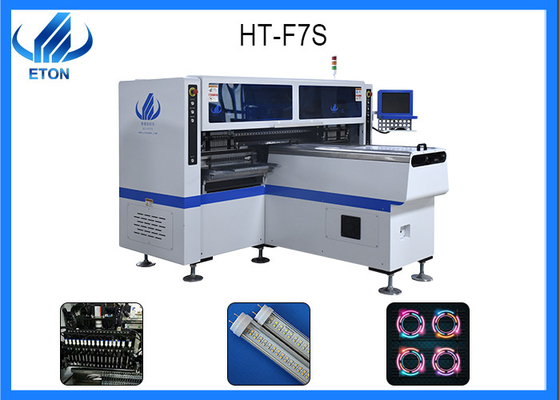

Led tüp ürünlerini monte etmek için led hafif endüstriyel SMT toplama ve yerleştirme montaj hattı

Led tüp ürünlerini monte etmek için led hafif endüstriyel SMT toplama ve yerleştirme montaj hattı

Teknik parametre

Boyut:2700*2300*1550mm

Toplam Ağırlık:1700kg

PCB Uzunluk Genişliği:Max:1200*330mm Min:100*100mm

PCB Kalınlığı: 0.5-5mm

No.of Besleyici:68 adet

Kafa Sayısı: 34 adet

PCB Sıkıştırma: Ayarlanabilir basınç pnömatik

Montaj Modu: Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme

Yazılım: Ar-Ge bağımsız olarak

Montaj Hassasiyeti:±0.02mm

Montaj Yüksekliği:<=5mm (Otomatik Değiştirme)

Montaj Hızı: 150000-180000 CPH

Bileşenler: LED, kapasitörler, dirençler, doğrultucu vb.

İletim Yönü: Tek yön (seçenek)

Tüp uygulaması

Genel aydınlatma, ofis, alışveriş merkezleri, restoranlar, okullar, evler, fabrikalar ve diğer iç mekan aydınlatmaları için LAMP uygulama yelpazesi.

Lamba üretim süreci

Yama;ilk test;alt kurulu;taşlama plakası kenarı;lambayı alüminyum tüpe koyun;bağlantı güç hattı;güç kaynağının montajı;kaynak lambası kapağı;silikon kaplı lamba kapağı;elektrik testi;Reçine temizleme ve silika jel kaplama;abajur takmak;lamba kapağını sabitleme;geçiş testi, yaşlanma;dayanım gerilimi testi;bitmiş lamba ağırlığı testi;son test ve görünüm muayenesi;ambalajlama;QC nokta kontrolü;depolamak.

Tam doluotomatik vizyon şablon yazıcı makinesi

Otomatik baskı makinesinin yapısı ve özellikleri

1.PCB taşıma ve sıkıştırma sistemi

• En uygun şekilde tasarlanmış modül sürücü yapısı, platform kalibrasyonunun kararlılığını etkin bir şekilde artırır,

PCB ve çelik ağ arasında dengeli temas.

• PCB'yi etkin bir şekilde kenetlemek için esnek yan kıskaçları ve parçalı destekleri benimseyin.

• Programlanabilir taşıma hızı kontrolü, PB'nin daha hassas durmasını sağlar.

• Sıkışmayı önlemek için benzersiz hazırlanmış dahili dişli konveyör bandı.

• PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.

2.Stencil konumlandırma sistemi

• Kemerli köprü şeklinde asma, doğrudan bağlantılı sıyırıcı.

• Çelik hasırın boyutu evrenseldir, İyi ve geniş uygulanabilirlik ile.

• Segmentli bağlı çelik hasır çerçeve.

3.sıyırıcı sistemi

•Gömülü terazi, asla düşmez•Tam kapalı devre sıyırıcı basınç geri besleme cihazı, sıyırıcı basıncını her zaman izleyerek

•Sürgülü ray tipi sıyırıcı sistemi, çalışma stabilitesini artırır ve kullanım ömrünü uzatır

• Ön ve arka sileceklerin farklı basınç gereksinimlerine ve -kaldırma ve indirme stabilitesine göre, lehim pastasının sızmasını önlemek için bıçak belirli bir elastik sıkıştırma tasarımına, sileceğin basıncına, kaldırma hızına, baskı hızı ve baskı aralığının tümü yazılımla ayarlanabilir.Müşterilere iyi bir baskı kontrol platformu sağlayarak farklı PC gereksinimlerini karşılamak için çeşitli kalıplama yöntemleri sağlayın.

•İki taraflı çift kaydırıcı konumlandırma tipi kayar ray yapısı, baskı öncesi ve sonrası çalışmanın doğruluğunu ve düzgünlüğünü sağlar

•Programlanabilir Süspansiyon Kendinden Ayarlı Step Motor Sürücüleri Baskı Kafası

• Sıyırıcının daha düzgün çalışmasını sağlamak için alüminyum döküm Sıyırıcı kiriş
