Yüksek Hızlı Çok Fonksiyonlu Çift Modül 40 Nozul Alma ve Yerleştirme Makinesi
Makine ana özellikleri
- Yüksek hızlı çok modüler kafa benimseyin, ultra küçük çip 0201 ~ 10 * 10mm büyük çip, daha geniş bileşen aralığı için geçerlidir;
- Vakum algılama cihazı: Ekipmanın kararlılığını ve ürünün güvenilirliğini artıran bağımsız algılama işlevine sahip her yerleştirme kafası;
- Ultra yüksek hız kapasitesi: Üst düzey manyetik lineer motor, servo sistem ve çok işlevli modüler kafa benimseyin, kapasite geleneksel makineye kıyasla %25 arttı, optimum hız 120000 CPH'ye ulaştı;
- Yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası;
- Yüksek doğruluklu İşaret tanıma kamerasını sabit uçuş görüş kamerası ile birleştirin, yerleştirme doğruluğunu sağlayın;
- Yerleştirme Arabası: Çift taraflı yerleştirme arabası yuvası 32 ADET, bant makarası paketi: 64 ADET (Tek yerleştirme arabası yuvası 16 ADET, bant makarası paketi: 32 ADET)
- Akıllı Çift Kafa bant besleyici: Bileşenin besleme konumunu optik olarak düzelterek YT serisi çift kafa akıllı elektrikli bant makara besleyiciyi destekler, kararlı, doğru ve yüksek hızlı besleme elde edebilir;
- Yerleştirme kafası, bağımsız vakum algılamayı benimser, yerleştirme performansını artırır;
- Çevrimdışı programlama, geçiş döngüsünün zamanından tasarruf edin;
- Yazılım AI akıllı öğrenme işlevi ve otomatik optimizasyon işlevi.
- İki portal, 20 iğ*2 Portal, toplam 40 iğ;
- Esnek PCB işleme yetenekleri, çift ray, her iki portal da aynı büyük PCB'yi aynı anda monte edebilir ve esnek üretim gerçekleştirir.
Makine ana parametresi
| modeli |
YT-402 |
| PCB boyutu |
Maksimum boyut: 500*450 mm(Tek taraf)
500*300(Çift taraflı)
Minimum boyut: 50*50 mm
|
| PCB kalınlığı |
0,5-4,5 mm |
| PCB sıkıştırma |
Silindir kenetleme, iz genişliği ayarlanabilir |
| Demiryolu |
2 ray, 2 portal(Ray 1,4 sabit raydır) |
| Yazılım |
bağımsız olarak Ar-Ge |
| Üretim yönetimi MES sistemi |
Özelleştirilmiş (Opsiyon) |
| Çevrimdışı programlama |
Mevcut |
| Kamera |
Baş uçuş görüş tanıma bileşeni
Görüş hizalama + İşaret düzeltme
|
| Tekrarlama hassasiyeti |
±0.02 mm |
| Montaj yüksekliği |
≦6 mm |
| konum modu |
Optik |
| Optimum hız |
120000 CPH |
| Bileşen aralığı |
Min 0201~10 mm paketler ve IC vb. |
| konum modu |
Optik |
| kafa sayısı |
Çift taraflı: 40 ADET
Tek taraflı: 20 ADET
|
| besleme yolu |
Akıllı çift kafa besleyici |
| X,Y,Z Ekseni sürüş yolu |
Üst düzey manyetik lineer motor + Servo motor |

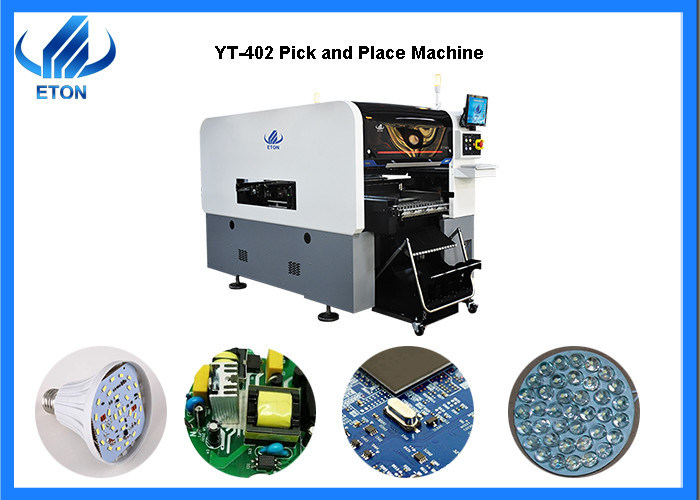

Makine Resmi
Uygulama ürünleri
Ekranlar, sürücüler, devre kartları vb. gibi yüksek hassasiyetli ürünleri monte eder.
Şirket Profili
2011 yılında kurulan Shenzhen ETON Automation Equipment Co., Ltd., Ar-Ge'ye odaklanan bir sağlayıcıdır.
SMT yüksek hızlı mounter ve SMT çevre otomasyon ekipmanlarının yanı sıra üretim ve satışı
giysi üretiminin üretim ve süreç şeması.Şirketin SMT yüksek hızlı Mounter'ı var
iş birimi, hassas lehim pastası baskı ekipmanı iş birimi, yüksek hızlı hassas dağıtım
savunma iş birimi ve SMT çevre birimi otomatik makyaj ekipmanı iş birimi.
Sertifika:
9 buluş patentimiz, 112 pratik patentimiz, 12 yazılım patentimiz var.
CE, SIRA, CCC, ISO ile "İyi bilinen marka" ve birçok teknoloji patenti ile ödüllendirilmiş yüksek teknoloji ürünü bir kuruluşuz ve LED ışık üretim hattı programında zengin deneyime (10 yıldan fazla) sahibiz.
Pick and Place Machine Paketleme ve Teslimatı
Paket avantajları
Film paketleme: Makineyi sıhhi, temiz, sızdırmaz paketleme, toz ve nem yapın;iyi şok direncine, darbe direncine ve sıkılık ve sabitlik ile iyi koruma performansına sahiptir.
vakumlu paketleme: Neme dayanıklı, toz geçirmez vb. Avantajları.
ahşap ambalaj: İyi bir yastıklama performansına, korozyon direncine, yüksek mukavemete ve higroskopikliğe, neme ve depreme dayanıklı fonksiyonlara sahiptir.
SSS:
S: Ödeme koşulları nedir?Peki ya ticaret terimi?
C: T/T tamam.FOB Shenzhen'i seçebilirsiniz.
S: Teslimat süreniz nedir?
A: Genellikle mevduattan 30 gün sonra, envanterimiz varsa, zaman ileri alınabilir.
S: Herhangi bir kalite garantisi var mı?
C: Önce kaliteye bağlıyız, müşteri odaklı, Sürekli iyileştirme!
S: Yazılım arayüzünüz İngilizce mi?
A: İngilizce arayüz ve Çince arayüz mevcuttur.
S: Makineyi kullanmak zor mu?
C: Hayır, hiç değil.Daha önceki müşterilerimiz için makineleri kullanmayı öğrenmek için en fazla 5 gün yeterlidir.
