Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| modeli: | HT-T9 | Uzunluk: | 3100mm |
|---|---|---|---|
| Genişlik: | 2300mm | Yükseklik: | 1550 mm |
| Toplam ağırlık: | 1700kg | PCB uzunluk genişliği: | 250mm*ang uzunluğu |
| Vurgulamak: | yumuşak şerit Alma ve Yerleştirme Mahcine,Çift Kol Esnek Şerit Yapma Makinesi,5 ADET Kameralar Esnek Şerit Yapma Makinesi |
||

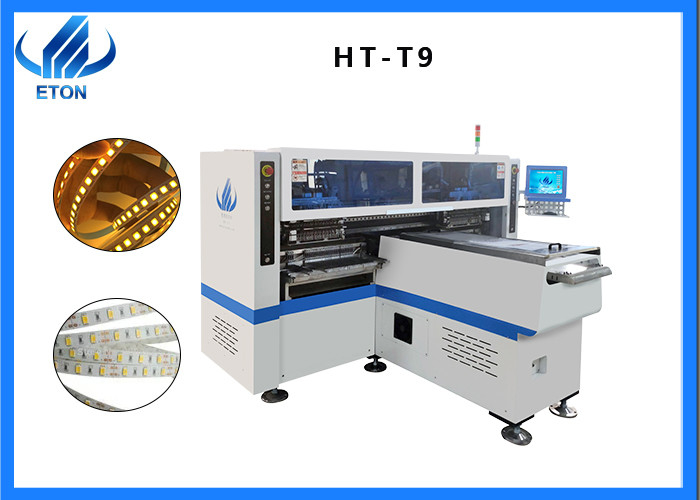

Esnek şerit yapma ile ALMA YERLEŞTİRME MAKİNASI
Ürün tanıtımı
1.HT-T9, yumuşak ışık şeritlerini yuvarlamak için özel bir film Bağlayıcıdır.
2.Çift kol çalışması ile üretim hızını düşürmeden aynı anda dört farklı malzeme yapıştırılabilir.
3. Optimum üretim kapasitesi 250000 CPH'ye ulaşabilir.
4.68 ADET montaj kafaları ve 68 ADET Besleyici malzeme istasyonları.
5. Maksimum hız için iki kola bölün.
Montaj doğruluğunu sağlamak için 6.5 adet kamera
Teknik parametre
| modeli | HT-T9 |
| Boyut | |
| Uzunluk | 3100mm |
| Genişlik | 2300mm |
| Yükseklik | 1550 mm |
| Toplam ağırlık | 1700kg |
| PCB | |
| PCB Uzunluğu Genişliği | 250mm * herhangi bir uzunluk |
| PCB Kalınlığı | 0,5-1,5 mm |
| PCB Sıkıştırma | Vakum adsorpsiyon, silindir ateli, ayarlanabilir iz genişliği |
| Montaj Modu | Grup toplama ve ayrı yerleştirme |
| işletim sistemi | |
| sistem | Windows 7 |
| Yazılım | bağımsız olarak Ar-Ge |
| Görüntülemek | Dokunmatik ekran |
| Giriş aygıtı | Klavye fare |
| Görüş sistemi | |
| Kamera Sayısı | 5 ADET (Dijital kamera) |
| Görüş hizalama, MARK düzeltme | |
| Tekrar montaj Hassasiyeti | ±0.02mm (Tekrar hassasiyeti) |
| Montaj yüksekliği | ≦5mm |
| Montaj Hızı | 200000~250000CPH |
| Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
| Bileşenler Alanı | 0,5 mm |
| Besleyici İstasyon Sayısı | 68 ADET |
| kafa sayısı | 68 ADET |
| Güç | 380AC 50 Hz |
| Güç tüketimi | 6kw |
| Çalışma ortamı | 23℃±3℃ |
| Konveyör iletimi | Maksimum Uzunluk :1000 mm |
| İletim hızı | >500mm/sn |
| İletim Yönü | Tek(sol → sağ veya sağ → sol) |
| İletim modu | Çevrimiçi sürücü |
| Konumlandırma Yolu | Optik |
| Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2)150N/dak |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 takım | ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + servo motor |
| besleme yolu | Çift motorlu elektrikli besleyici |
ETON Şirketi
11 yıllık endüstri tecrübesi ile ultra yüksek hızlı makine ve çok fonksiyonlu makine gibi birçok yerleştirme makinesi türü geliştirdik.
Üretim ihtiyaçlarınıza göre farklı ürün türleri seçebiliriz.
SMT sektöründeyseniz lütfen firmamızı kaçırmayın.
sertifikalar
Güçlü üretim kapasitesi, ETON'un Jiangxi Eyaletinde 50000 metrekareden fazla Endüstri parkı, makine kapasitesi ayda 50 üniteden fazla
9 buluş patentimiz, 112 pratik patentimiz, 12 yazılım telif hakkımız da dahil olmak üzere 133 buluş patenti ve mülkiyet teknolojisi patenti
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın.
Yüksek hizmet verimliliği, Hindistan'da servis ofisi var.Hindistan'ın yanı sıra Mısır, Türkiye'de de yerel mühendislerimiz var.Size zamanında hizmet sağlayabilir.
Çinli mühendisler çevrimiçi hizmetler sunmaktadır.Gerekirse Çinli mühendisler ücretsiz kurulum ve eğitim için fabrikanıza gelecektir.
Önce Kalite, Müşteri Odaklı, Sürekli İyileştirme.
Cevap vermeniz için 24 saat çevrimiçi.
SSS
Tam bir hat çözümü sağlayabilir misiniz?
Evet yapabiliriz.SMT hattı ve bazı LED üretim hatları tedarik edebiliriz.
Makineyi özelleştirebilir miyiz?
Tabii ki, tüm makinemiz özelleştirilebilir.
Satış sonrası denizaşırı hizmetiniz var mı?
