Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Boyut: | 2700*2300*1550mm | PCB Boyutu: | Maks: 1200*330mm Min: 100*100mm |
|---|---|---|---|
| PCB Kalınlığı: | 0,5~5 mm | Montaj modu: | Grup toplama ve grup yerleştirme |
| Montaj hassasiyeti: | ±0.02mm (Tekrar hassasiyeti） | Montaj yüksekliği: | Standart: ≤5mm |
| Montaj hızı: | 200000~250000 CPH | Besleyici istasyonu sayısı: | 68 ADET |
| kafa sayısı: | 68 ADET | Güç: | 380AC 50HZ |
| Güç tüketimi: | 6KW | X,Y,Z Ekseni sürüş yolu: | Üst düzey manyetik lineer motor ve servo motor |
| Vurgulamak: | Alma ve Yerleştirme Makinesi 68 Kafa,LED Tüp SMT Yer Alma Makinesi,SMT Yer Alma Makinesi 250000CPH |
||

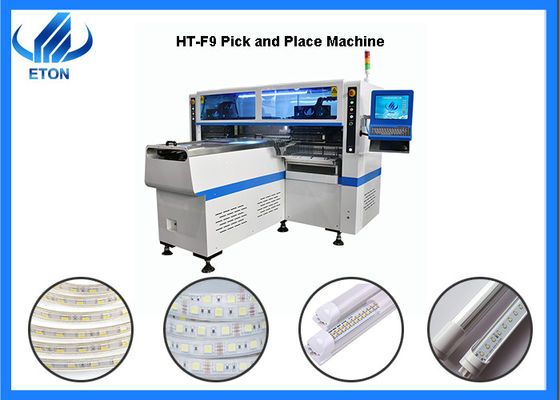

LED Tüp Işık Şeridi Işık 68 Kafa 250000CPH SMT Alma ve Yerleştirme Makinesi
Makine Özellikleri:
1. 0.6m,0.9m,1.2m sert PCB ve 0.5m,1m LED esnek şeride uygulayın.4 çeşit malzeme ile aynı anda yüksek kapasitede üretim yaparak istenilen oranda led chip ve rezistörlü panolar için kullanılabilir.
2.Çift kollu dört modül, her bir montaj parçası için 17 nozul, A/B/C/D parçası ayrı ayrı veya senkronize olarak monte edilebilir.
3. Özel patent teknolojisi: Grup alınacak ve gruplandırılacak grup.

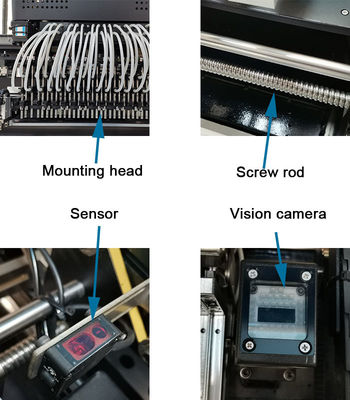

4.5 kamera, 2 besleyici hata ayıklama kamerası, 2 nozul hata ayıklama kamerası, bir Mark kamerası, yüksek yerleştirme doğruluğu.
5. Montaj hızı 200000 ~ 25000CPH'ye ulaştı.
6.Tüm makinenin yazılım, devre ve donanım yapısı, bağımsız fikri mülkiyet hakları ile şirketimiz tarafından bağımsız olarak geliştirilmiştir.
Makine ana parametresi:
| modeli | HT-F9(Çift kollu manyetik lineer LED yüksek hızlı alma ve yerleştirme makinesi |
| Boyut (U * G * Y) | 2700*2300*1550mm |
| Ağırlık | 1700kg |
| PCB kalınlığı | 0,5~5 mm |
| Montaj hassasiyeti | ±0.02mm |
| Montaj modu | Alınacak grup ve monte edilecek grup |
| Bileşenler | LED3014/3020/3528/5050 ve direnç, kapasitörler, köprü doğrultucular |
| Montaj yüksekliği | ≤5mm |
| Montaj hızı | 200000~250000 CPH |
| NO.of kamera | 5 ADET (Dijital kamera) |
| Besleyici istasyonu sayısı | 68 ADET |
| Kafa numarası | 68 ADET |
| X,Y Ekseni sürücü yolu | Üst düzey manyetik lineer motor + servo motor |
| besleme yolu | Çift motorlu elektrikli besleyici |
Başvuru:

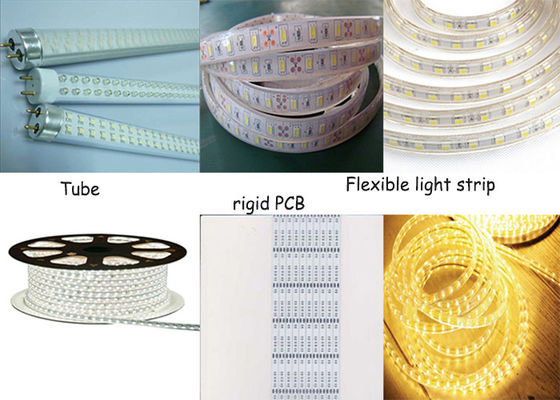

Bu makine 0,5m, 1m, 1,2m sert ışıklı pano veya herhangi bir uzunlukta esnek şerit montajı için uygundur.üretebilir
Lamba tüpü, esnek şerit, panel ışığı, ekran vb. gibi doğrusal ürünler.
SMT Üretim hattı:
| 1 | Lehim pastası yazıcı Makinesi(Lehim pastası baskısı): Bileşenleri lehimlemenin bir sonraki adımına hazırlanmak için lehim pastası veya yama yapıştırıcısı PCB kartının pedlerine sızdırılır. |
| 2 | konveyör: PCB kartını makineyi alıp yerleştirmek için iletir, aynı zamanda SMT üretim hatları arasındaki bağlantı için kullanılır ve esnek şerit PCB kartlarının tamponlanması için de kullanılabilir. |
| 3 | Alma ve yerleştirme makinesi HT-E8S-1200: Yüzeye montaj bileşenlerini PCB kartı üzerindeki sabit konumlara doğru şekilde monte edin. |
| 4 | konveyör:PCB kartını reflow fırına iletir. Aynı zamanda SMT üretim hatları arasındaki bağlantı için kullanılır ve ayrıca PCB kartlarının tamponlanması için de kullanılabilir. |
| 5 | Yeniden akış fırınına girme:Bileşenleri sürücü panosuna sıkıca bağlamak için lehim pastasını veya kalıp yapıştırıcısını eritin. |
| 6 |
Ölçek:Ürün performansının sağlam olup olmadığını test etme (manuel inceleme) |
Paketleme:
Bizim avantajlarımız:
1. Biz otomatik yüksek hızlı alma ve yerleştirme makinesi üreticisi lider vardır.
%2,80 büyük ve listelenmiş led fabrika müşterimizdir. Onlarca yılı aşkın geliştirme geçmişine sahibiz.
3. Jiangxi'de çeşitli makinelere sahip 50.000 metrekarelik bir alanı kapsayan bir sanayi parkımız var.
4. Hızı 500000CPH'ye ulaşan dünya rekoru kıran yüksek hızlı alma ve yerleştirme makinesine sahibiz.
5.Biz yerel Hindistan mühendisimiz var, Makineyi satın aldığınız sürece, makineyi çalıştırmayı öğrenene kadar sizi ücretsiz olarak kurmak, hata ayıklamak ve eğitmek için mühendisler ayarlayacağız, servis çok uygundur.Biz
Mumbai ve Yeni Delhi'de ofisleri var, çok hızlı destekleniyor.
SSS:
1.. Yurtdışı mühendisleriniz var mı?
Evet elbette.Hindistan'da yerel mühendislerimiz var, Makineyle ilgili herhangi bir sorununuz varsa, sorunu sizin için çözmek için Hindistan mühendisi gönderebiliriz.
2. Bu makineyi sizden nasıl satın alabilirim?
a.Bu ürün hakkında bize çevrimiçi veya e-posta yoluyla danışın.
b. Nihai fiyat, nakliye, ödeme yöntemleri ve diğer koşulları görüşün ve onaylayın.
c.Size proforma faturayı gönderin ve siparişinizi onaylayın.
d.Ödemeyi proforma faturaya konan yönteme göre yapın.
e.Ödemenizin tamamını onayladıktan sonra siparişinizi proforma fatura bazında hazırlıyoruz.
3. Makineleriniz ağırlıklı olarak hangi ülkelere satılmaktadır?
Ürünlerimiz Türkiye, Mısır, Hindistan, Pakistan, Güney Afrika, Brezilya vb. dahil olmak üzere 20'den fazla ülke ve bölgeye ihraç edilmektedir.
4. Ödeme koşulları nedir?
T/T tamam. % 30 peşin ödeme, teslimattan önce % 70 ödeme.
