Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
mod: | HT-F9 | Garanti: | 1 Yıl,12 Ay |
---|---|---|---|
İsim: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter,smt nozulu | Başvuru: | SMD Üretim Hattı, SMT Montaj Atıcı Makinesi, SMT Üretim Hattı, SMT makinesi için |
Güç kaynağı: | 380V 50Hz | Şart: | 100% Orijinal, Yepyeni |
Ürün adı: | Yer Makinesi\ LED Mounter\LED Montaj Makinesi, Otomatik SMT Montaj Atıcı, SMT Atıcı Makinesi | Ağırlık: | 1700kg |
Montaj hızı: | 250000 CPH | Tip: | Otomatik |
kullanım: | Devre Kartı Montajı, SMT Montaj Makinesi, SMD, LED | Boyut: | 2700*2300*1550mm |
Vurgulamak: | LED Chips Pick and place makinesi,LED Işıklar SMD Chip Mounter,250000 CPH SMD Chip Mounter |

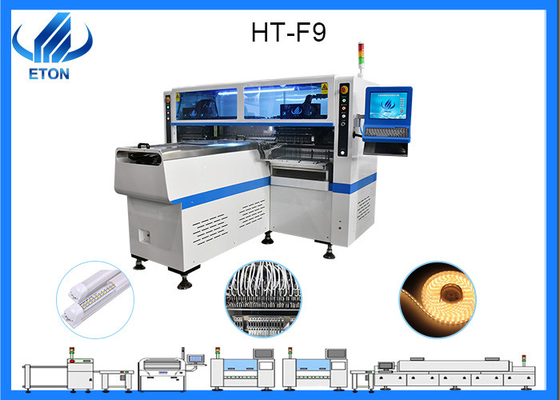

Led çipleri monte eden led ışıklar için alma ve yerleştirme makinesi
Teknik parametre
Boyut:2700*2300*1550mm
Toplam Ağırlık:1700kg
PCB Uzunluk Genişliği:Max:1200*330mm Min:100*100mm
PCB Kalınlığı: 0.5-5mm
PCB Sıkıştırma: Ayarlanabilir basınç pnömatik
Montaj Modu: Grup toplama ve grup yerleştirme
Yazılım: Ar-Ge bağımsız olarak
Montaj Hızı:200000-25000CPH
Tekrar montaj Hassasiyeti:±0.02mm (Tekrar hassasiyeti)
Montaj Yüksekliği: ≦5mm
Bileşenler: LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb.
Kamera sayısı: 5 adet
Güç tüketimi: 6KW
No.of kafa:68 adet
Besleyici sayısı: 68 adet

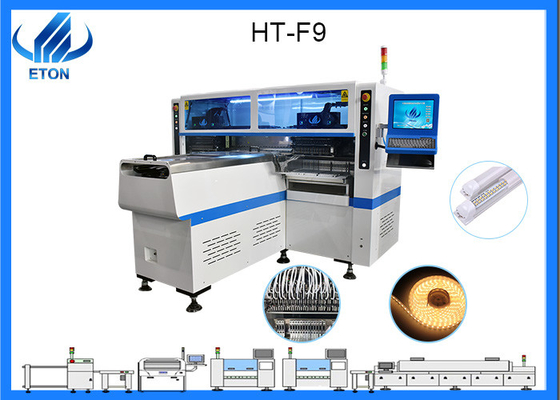

F9 hakkında
Led tüp ve rulodan ruloya esnek şerit ışıklarını monte etmek için yüksek hızlı alma ve yerleştirme makinesi. Bu, aynı anda 4 çeşit malzeme üreten çift kollu manyetik lineer LED yüksek hızlı çip montaj cihazıdır, kapasite 250000 CPH'ye ulaşır. maksimum PCB boyutu 1200*330mm, min boyutu 100*100mm'dir, uzunluğun biraz uzun olmasına neden olur, bu nedenle genellikle LED şerit ışıkları ve LED tüp için F9 montajını kullanırız. kapasite 250000CPH gibi yüksek hıza ulaşabilir.0.6m,0.9m,1.2m sert PCB ve 0.5m,1m LED esnek şerit için geçerli olan f9 için.Dört çeşit malzemeyi aynı anda yüksek kapasitede üretebilen, her oranda LED çipi ve rezistörlü panolar için kullanılabilir.
Güvenli Çalışma Gereksinimleri:
1. Önyükleme, lütfen çalışma müziğine dikkat edin, hava basıncı doğru.
2. Beyaz ışık çalışması sırasında, acil durumda düğmeye basılmadıkça acil durum düğmesine basmayın.
3. Personelin sık sık makineye veya makineye bağlanması yasaktır.
4. kaldırma arabası, elinizi çerçevenin etrafına koymayın
5. raftaki plaka aralığını ayarlamaya dikkat edin, geniş tahtadan düşmesi kolay, sıkı kartona yol açması kolay
SSS
S: SMT hattı için ne tür bir hammadde hazırlamalıyım?
C: Esas olarak şunları hazırlamanız gerekir: PCB, Lehim pastası, Bileşenler, Besleyiciler, Nozullar vb.
S: Tüm SMT hattını destekleyebilir misiniz?
C: evet, isterseniz tüm SMT hattı çözümünü sağlayabiliriz, bu alanda profesyoneliz.
