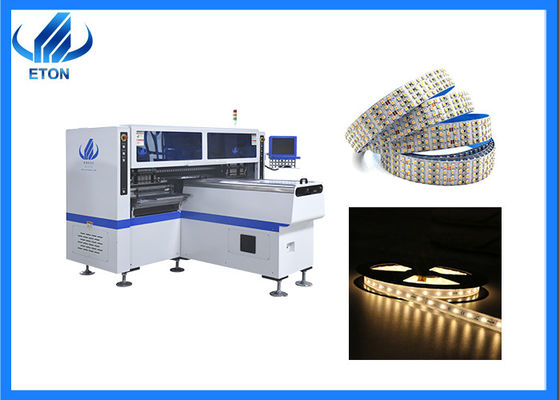

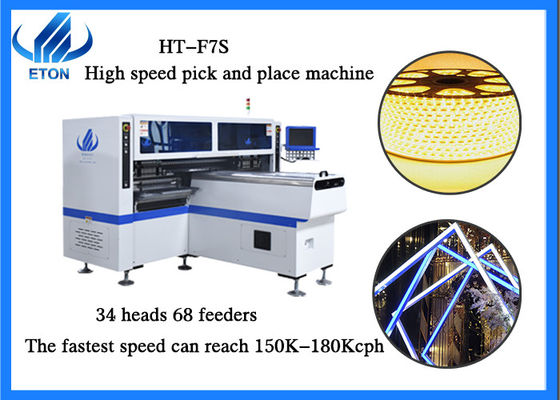

LED panelli SMT alma ve yerleştirme makinesi
Ürün Açıklaması
0.6m, 0.9m, 1.2m sert ışık tahtası, 0.5m, 1m yumuşak ışık şeridi için geçerlidir
ETON Ar-Ge ayarlanabilir yerleştirme başlığı kullanılarak, montaj kafası ve besleyici aralığı esnek olarak ayarlanabilir
Ultra yüksek hızlı yerleştirme kapasitesi, 68 yerleştirme başlığıyla nihai maliyet etkin, optimum kapasite 170.000CPH'dir
Geniş uygulanabilirlik ve esneklik, yüksek verimliliği etkilemeden aynı anda 4 farklı malzeme üretebilir.
Otomatik kalibrasyon, yüksek hassasiyet, RGB montajı için uygun
Akıllı uçuş tanıma işlevi, yerleştirme hatalarını önlemek için bileşenlerin varlığını veya yokluğunu ve adsorpsiyon durumunu algılamak için duraklama yok.
Parametre
| Kamera Sayısı |
5 takım (Dijital kamera)
Görüş hizalama, MARK düzeltme
|
| Tekrar Montaj Hassasiyeti |
±0.02mm(Tekrar hassasiyeti) |
| Montaj yüksekliği |
≦5mm |
| Montaj Hızı |
150000~180000 CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
| Bileşenler Alanı |
0,5 mm |
| Güç |
380AC 50 Hz |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23℃±3℃ |
| Konveyör İletim |
Maksimum Uzunluk :1200 mm |
| İletim Hızı |
>500mm/sn |
| İletim Yönü |
Tek(sol → sağ veya sağ → sol) |
| İletim modu |
Çevrimiçi sürücü |
| Konumlandırma yolu |
Optik |
| Hava besleme |
0.4-0.6mpa (4-6kgf/cm²) 150N/dak |
| Elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 takım |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Tahrik yolu |
Üst düzey manyetik lineer motor + Servo motor |
| Besleyici İstasyon Sayısı |
68 ADET |
| kafa sayısı |
34 ADET |
| besleme yolu |
Çift motorlu elektrikli besleyici |
Sergi:
Firmamız her yıl yurtiçinde ve yurtdışında (salgın dönemi hariç) aşağıdaki gibi sergilere katılmaktadır:
l Yurtdışı: Hindistan Delhi Sergisi, Hindistan Mumbai Sergisi, Pakistan Sergisi, Mısır Sergisi, Tunus Sergisi, Tayland Sergisi, vb.;
l Yurtiçi: Guangzhou Guangya Fuarı;Şanghay Münih Sergisi;Chongqing LED Işık Sergisi, vb.
PCB montajı için yeniden akış lehimleme işlemi:
Yeniden akışlı lehimleme, bir yüzeye montaj plakasıdır ve işlemi nispeten karmaşıktır.İki tipe ayrılabilir: tek taraflı montaj ve çift taraflı montaj.
A. Tek taraflı montaj: ön uygulama lehim pastası → yama (manuel montaj ve makine otomatik montajına bölünmüştür) → reflow lehimleme → muayene ve elektrik testi.
B.Çift taraflı montaj: a tarafında önceden uygulanan lehim pastası → yama (manuel montaj ve makine otomatik montajına bölünmüştür) → yeniden akışlı lehimleme → B tarafında ön uygulamalı lehim pastası → yama (manuel montaj ve makine otomatik montajına bölünmüştür) → yeniden akış lehimleme → muayene ve elektrik testi.
