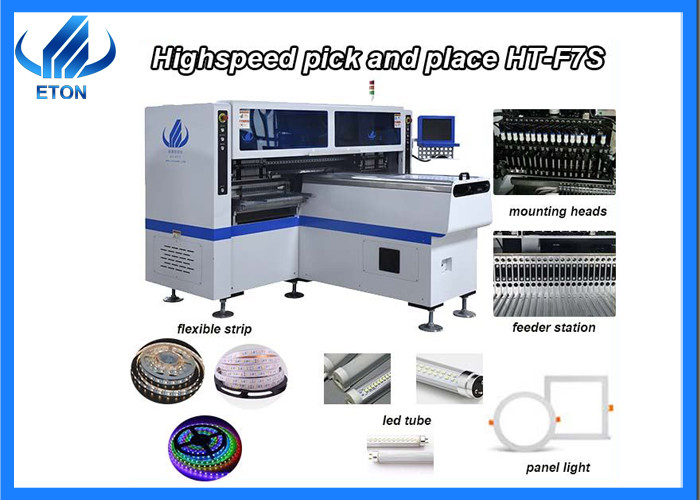

LED Işık / 0402 Bileşenleri için 180000cph SMT Alma ve Yerleştirme Makinesi

SMT montajı için led ışıkta SMT alma ve yerleştirme makinesi

Özellikler

başka bir ekonomik yüksek hızlı montaj makinemiz F7S var.Çift kollu profesyonel yüksek hızlı bir montaj cihazıdır, 2-4 tip malzeme kapasitesi 180000 CPH'ye ulaşır.Bu makine iki montaj modülüne sahiptir, her bir montaj parçası için 18 nozul, A veya B kısmı ayrı veya senkronize olarak monte edilebilir.0.6m 0.9m,1.2m sert PCB ve 0.5m,1m LED roll to roll soft strip light için geçerlidir. Yüksek kapasiteli 2-7 tip malzeme ile üretim, herhangi bir oranda LED bileşenine sahip PCB kartı için mevcuttur. F9, f7s'nin kafasının NO. F9'dan daha azdır, bu yüzden f7s kapasite olarak F9'dan daha düşüktür.

Teknik parametre

Boyut:2700*2300*1550mm

Toplam Ağırlık:1700kg

PCB Uzunluk Genişliği:Max:1200*330mm Min:100*100mm

PCB Kalınlığı: 0.5-5mm

No.of Besleyici:68 adet

Kafa Sayısı: 34 adet

PCB Sıkıştırma: Ayarlanabilir basınç pnömatik

Montaj Modu: Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme

Yazılım: Ar-Ge bağımsız olarak

Montaj Hassasiyeti:±0.02mm

Montaj Yüksekliği:<=5mm (Otomatik Değiştirme)

Montaj Hızı: 150000-180000 CPH

Bileşenler: LED, kapasitörler, dirençler, doğrultucu vb.

İletim Yönü: Tek yön (seçenek)

SMSmakineovma

Kullanımı iyi bir PCB kartının insan vücuduna monte edilmesidir, taşınması konusunda bir kitap vardır gibi kalıntılara göre balonun çıkarılmasına yardımcı olur.Konum sabitlenemez, on-line olabilir, on-line olamaz:-yapı: temizleme makinesi tam otomatik, süreç PLC tarafından kontrol edilir, paslanmaz çelik malzemeden 6 bölüm, ultrasonik temizleme odası, orta basınçlı sprey temizleme odası, orta basınçlı, sprey durulama, temizleme cihazı bir oda, bir su emme odası, bir rüzgar bıçağı kesme su odası, bir boşluk bölümü ve bir Teflon ağ bantlı düzlem taşıma sisteminden oluşur.Nasıl çalışır: PCBA yıkayıcı, Ultrasonik dönüştürücünün piezoelektrik etkisiyle aynı frekanstaki mekanik dalgalara dönüştürülen yüksek frekanslı bir akım üretmek için bir ultrasonik jeneratör kullanır, temizleme sıvısında on binlerce küçük kabarcık vardır Negatif basınç bölgesinde oluşan ve büyüyen ve pozitif basınç bölgesinde hızla parçalanan .Bu minik baloncukların oluşması, büyümesi ve hızlı yırtılması sürecine “kavitasyon etkisi” denir.Kavitasyon meydana geldiğinde, küçük kabarcıkların oluşumu, büyümesi ve hızlı bir şekilde yırtılması anından 1000'den fazla atmosferin anlık bölüm basıncı oluşur, telin sabit anlık yüksek basıncı, yüzeye çarpan bir dizi küçük bomba gibidir. Temizleme nesnesi, nesnenin yüzeyinin, boşluğun ve kör deliğe yapışmanın kiri hızla soymasına neden olur, bu kavitasyon etkisi ultrasonik temizliğin temel prensibidir.Hızlı bir temizleme etkisi elde etmek için uygun temizlik maddesi ile.
