İsim: | alma ve yerleştirme makinesi | Garanti: | 1 yıl |
---|---|---|---|
kafa sayısı: | 20 ADET | Minimum boyut SMD: | 0201mm |
Vurgulamak: | 0201mm SMD yakala ve yerleştir makinesi,20PCS kafaları yakala ve yerleştir makinesi,LED Lens SMT seçim yeri makinesi |

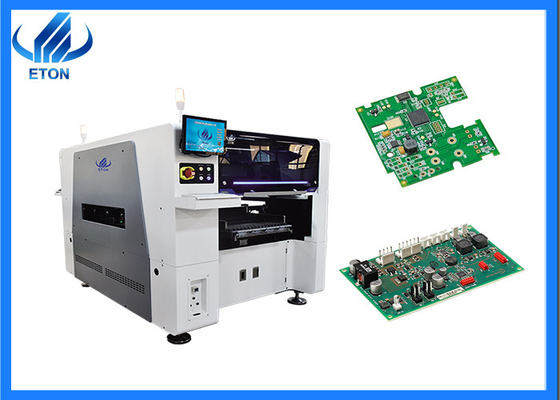

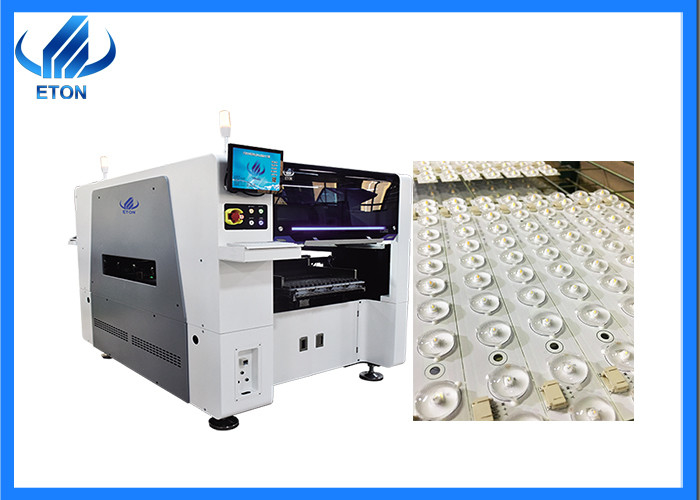

Küçük SMD / LED Işıklar Lens Aydınlatma için SMT Alma ve Yerleştirme Makinesi
Ana parametre
Modeli:YT202
Boyut: 2317*1376*1762mm
Toplam Ağırlık:1700kg
PCB Uzunluğu Genişliği:
Max:500*450mm (tek PCB)/500*300mm(çift PCB)
Min: 50*50mm
PCB Kalınlığı:0.5-4.5mm
Kamera Sayısı: 4 adet
Montaj Hassasiyeti:±0.02mm
Montaj Yüksekliği:<20mm (Otomatik Değiştirme)
Montaj Hızı: 90000 CPH
Bileşenler: 0201-10mm paket ve IC vb.
Güç:380AC 50hz 6kw
Besleyici İstasyon Sayısı: çift taraflı: 32 adet, toplam bant makarası paketleri 64 adet
Nozul sayısı: 20 adet (çift taraflı)
Ana bölüm
Kamera
10 mm'den küçük boyutlu bileşenler, yüksek hızlı ve yüksek hassasiyetli tanımlama.
İşaret tanıma: Yüksek hassasiyetli İşaret tanıma sistemi, 3 renkli aydınlatma tanımayı benimser, herhangi bir şekle uygulayın İşareti ve LENS (Blu-ray taraması), daha geniş uygulama yelpazesi.
Sabit yüksek pikselli uçuş görüş kamerası: Yüksek hızlı uçuş
Vision kamera, aynı anda birden fazla kafa görüntüsünü hızlı bir şekilde yakalar, görüntü konumunun görsel kalibrasyonunu, hizalama düzeltmesini, ayarlanabilir ışık kaynağı parlaklığını gerçekleştirir.
Akıllı Elektrikli Besleyici
Bileşenin besleme konumunu optik olarak düzelterek YT serisi çift kafalı akıllı elektrikli bant makara besleyicisini destekleyin. Kararlı, doğru ve yüksek hızlı besleme elde edebilir.
karakteristik
1. İletim sistemi yapısı
İki portal, 10 iğ*2 Portal, toplam 20 iğ.
Esnek PCB işleme yetenekleri, çift raylı, her iki portal da aynı büyük PCB'yi aynı anda monte ederek esnek üretim gerçekleştirebilir.
Modüler yerleştirme başlıkları ve çeşitli üretim modları aracılığıyla esnek kablolama.
2. Yüksek Hızlı Çoklu Modüler Kafa
Yüksek hızlı çok modüler kafa benimseyin, ultra küçük çip 0201 ~ 10mm büyük Çip, daha geniş bileşen aralığı için geçerlidir.
3.Yepyeni Uçuş Görüş Kamerası
Tanıma performansını iyileştirin, boyutu 10 mm * 10 mm'ye kadar.
4.Modüler Kafa
Her modül 10 iğ, hem yüksek hızlı hem de hafif kompakt tasarıma sahip akıllı.
