Çift kollu neon şerit hafif SMT yakala ve yerleştir makinesi
Ürün Açıklaması

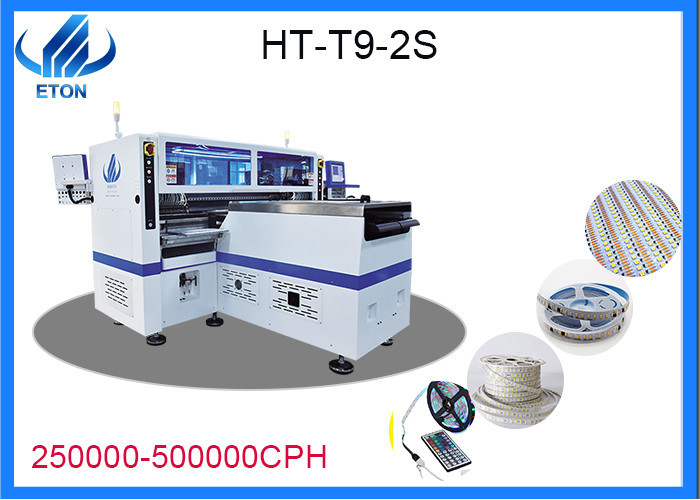

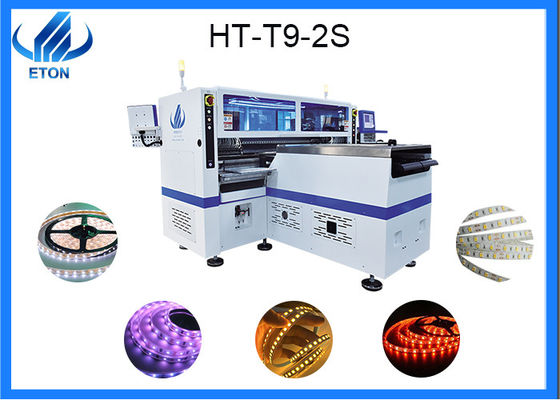

T9-2S LED Şerit Montaj Makinası, Firmamızın tasarım stili olan mavi ve beyaz zemin rengi, görünüm olarak pürüzsüzlük hissi uyandırmaktadır.
T9-2S firmamızın makinesidir.LED esnek ışık şeritleri üretmek için özel olarak kullanılır,bu da demek oluyor ki led ışık şeridi olduğu sürece hangi uzunlukta olursa olsun üretilebilir.
Makinemiz 5m, 10m, 50m, 100m farketmeksizin her uzunlukta esnek ışık şeridi üretebilmektedir ve 200m ve üzeri üretim yapmak isterseniz hiç bir sakıncası yoktur.
Çünkü birinci sebep, uzunluğunMakinemizin PCB kartı 250mm* herhangi bir uzunluktadır.
LED lamba sektörünün standart genişliği olan 250mm'lik genişliğin buradaki genişlik olduğunu belirtelim.
Bu makineyi anlamaya devam edelim.Uzunluğu 3454 mm, genişliği 3035 mm, yüksekliği 1777 mm ve toplam ağırlığı 3100 kg'dır.Aslında bir makine olarak bu da nispeten büyük bir hacim.
Bunun nedeni, bu makinenin iki modül ile tasarlanmış olmasıdır.Daha önce de belirttiğim gibi, PCB kartı LED ışık şeritleri yapmak çok basit olduğu için üretim hızı çok kritik bir faktör haline geldi.Bu nedenle, üretim kapasitesini artırmak için T9-2S için iki modül yaptık.Bu makinenin ideal üretim kapasitesi 500000CPH'ye ulaşabilir.
ilkiçift modül yapısı, bu da onu diğer makinelerden çok daha fazla kafada yapan, "kazanmak için doğmuş" dediğimiz şey, yetenek avantajını en üst düzeye çıkarıyor.
içindeki kafa sayısıbir modül 68PCS'ye ulaştı, bu nedenle iki modülün T9-2S'sinde toplam 136 kafa varsüper hızlı üretim kapasitesinin sırrı budur.
Parametre
| PCB boyutu (Genişlik * Uzunluk) |
250(± 10)mm*Herhangi bir uzunluk |
| PCB kalınlığı |
0,1 -0,5 mm |
| PCB sıkma |
Vakum adsorpsiyonu, silindir sıkıştırma, iz genişliği ayarlanabilir |
| montaj yolu |
Grup toplama ve grup yerleştirme |
| Hassasiyeti tekrarla |
±0,05 mm |
| Bileşen aralığı |
LED3014/3020/2835/5050 ve direnç, kapasitörler, köprü doğrultucular vb. |
| Konum modu |
Optik |
| kafa sayısı |
Çift taraflı: 136 ADET (tek taraflı: 68 ADET) |
SMT tespiti
Makine üretimi yapan LED ışıklarda, manuel görsel denetimin yanı sıra AOI optik denetimi gibi üretim sürecindeki hatalar makineler tarafından da tespit edilebilmektedir.
Makine PCB'yi bir kamera aracılığıyla otomatik olarak tarar, görüntüler yakalar ve test edilen lehim bağlantılarını veri tabanındaki nitelikli parametrelerle karşılaştırır.Ve görüntü işlemeden sonra, PCB üzerindeki kusurları inceleyin ve kusurları ekranda görüntüleyin/işaretleyin veya onarım için otomatik olarak işaretleyin.PCB kartındaki çeşitli kurulum hatalarını ve lehimleme kusurlarını otomatik olarak tespit etmek için yüksek hızlı, yüksek hassasiyetli görüntü işleme teknolojisini kullanır.PCB panoları, ince aralıklı yüksek yoğunluklu panolardan düşük yoğunluklu büyük panolara kadar çeşitlilik gösterir ve üretim verimliliğini ve lehimleme kalitesini iyileştirmek için hat içi denetim çözümleri sağlar.
Otomatik Optik Muayene (AOI), kusurları azaltacak ve iyi bir süreç kontrolü için montaj sürecinin başlarında hataları bulup ortadan kaldıracaktır.Kusurların erken tespiti, kötü PCB'lerin sonraki montaj aşamalarına gönderilmesini önleyecek ve onarım maliyetlerini azaltacak ve onarılamaz kartların hurdaya çıkarılmasını önleyecektir.
