| modeli: | YT202S | Garanti: | 1 Yıl, 12 Ay |
|---|---|---|---|
| Uygulanabilir bileşenler: | SOP | İsim: | SMD Chip Mounter,SMT Alma ve Yerleştirme Makinesi,SMT Chip Mounter,smt nozulu |
| Uygulama: | SMD Üretim Hattı, SMT Montaj Atıcı Makinesi, SMT Üretim Hattı, SMT makinesi için | Güç kaynağı: | 380V 50HZ |
| Şart: | yeni,% 100 Orijinal, Yepyeni | Ürün adı: | Yerleştirme Makinesi\ LED Mounter\LED Montaj Makinesi, Otomatik SMT Montaj Atıcı, SMT Atıcı Makinesi |
| Ağırlık: | 1700kg | montaj hızı: | 80000 CPH |
| Tip: | Otomatik | Kullanım: | Devre Kartı Montajı, SMT Montaj Makinesi, SMD, LED |
| Boyut: | 2788*1686*1375mm | ||
| Vurgulamak: | LED sürücü panosu montaj makinesi,80000 CPH LED ışık montaj makinesi,lineer motor LED ışık montaj makinesi |
||
Araba yerleştirme ile LED ışık sürücü panosu montaj makinesi
Ürün Açıklaması

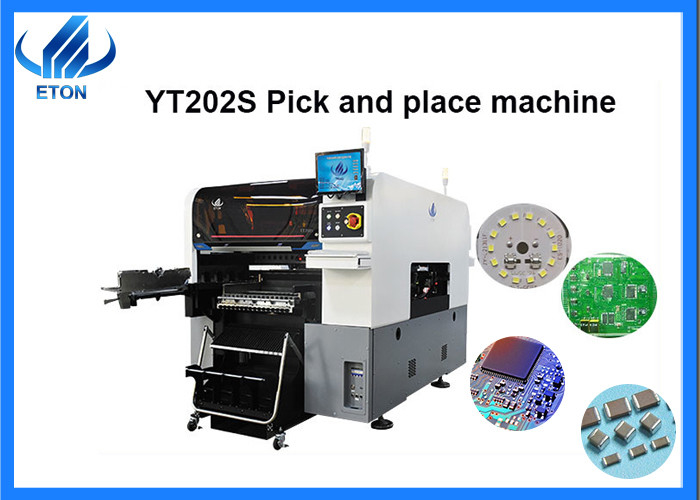

YT202S SMT yakala ve yerleştir makinesi, YT202s'nin teorik hızı 80000 CPH'dir, Öncelikle makinenin görünümünden bu iki modül kabaca aynıdır.En büyük fark, yt202s'nin iki montaj kafasına sahip olmasıdır.
Makine çalışırken sırasıyla iki farklı PCB için çalışırlar.Aynı anda iki ürün üretilebilir.Bir taraf çalışmayı durdurur ve diğer taraf çalışmaya devam eder.Bağımsız olarak kontrol edilirler.Çok akıllı.
yt202s'nin ana kılavuz rayı da üst düzey bir manyetik lineer motordur.yüksek doğruluğa sahiptir.
Özellik
Makine yerleşiminin stabilitesini, hızını ve doğruluğunu iyileştirmek için kullanılan yüksek hassasiyetli manyetik lineer motor.
Izgara terazisidir, Kafa yerleşiminin doğruluğunu bir dereceye kadar belirleyen tespit cihazıdır.
Sürükleme Zinciri, İşlevi, telleri aşınmaya karşı korumak ve makinenin hizmet ömrünü uzatmaktır.

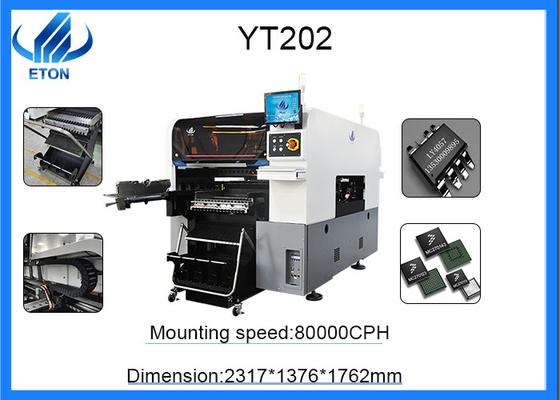

YT202 yakala yer makinemiz 4 kameralı, bir modülünde 2 kameralı, Uçuş tanıma kamerası ve Mark kamerasıdır.Bu uçuş tanıma kamerası ve bu da Mark kamerası.Rolleri, makine yerleşiminin doğruluğunu iyileştirmektir.Çok işlevli makinelerimizin hassas bileşenleri monte edebilmesinin nedenlerinden biri de budur.
Bu çok işlevli makinenin her yerleştirme kafası, farklı bileşenleri monte edebilen bağımsız bir servo motor tarafından kontrol edilir.
endüstriyel bilgisayarımız olan yazılım, Çince ve İngilizce işletim arayüzü ile ETON tarafından bağımsız olarak geliştirilmiştir ve işlem basit ve anlaşılması kolaydır.
Parametre
| PCB boyutu |
Maksimum boyut: 500mm*450mm(tek PCB) 500mm*300mm(çift PCB) Minimum boyut: 50mm*50mm |
| PCB kalınlığı | 0,5-4,5 mm |
| PCB sıkma | Silindir sıkıştırma, iz genişliği ayarlanabilir |
| kamera sayısı | 4 set/Alt görüş kamerası tanıma |
| Hassasiyeti tekrarla | ± 0,02 mm |
| montaj hızı | 80000CPH(En uygun hız) |
| Bileşen aralığı | Min 0201 ~40*40mm Bant makarası paketleri ve IC tepsi besleyici vb. |
| Konum modu | Optik |
PCB endüstrisinde X-ray denetimi
Son yıllarda elektronik üretiminde BGA, QFN, CSP, flip-chip ve diğer alan dizisi bileşenleri yaygın olarak kullanılmaktadır.BGA gibi, diğer bileşenlerle karşılaştırıldığında daha küçük pim sayısına, pimler arası endüktansa ve kapasitansa ve daha iyi ısı dağılımına sahiptir.Ancak BGA'nın da eksiklikleri var.Örneğin, SMT'den sonra, paketin altındaki lehim bağlantılarının lehimleme kalitesini çıplak gözle veya AOI testiyle yargılamak zordur.
X-ışını ekipmanı, X-ışınlarının güçlü penetrasyonuna dayanır.Lamba tüpü, ölçülecek nesneye etkili bir şekilde nüfuz edebilen yüksek basınç altında X-ışınları yayar.Lehim bağlantılarının tespitini gerçekleştirmek için farklı yoğunluk ve kalınlık nedeniyle görüntü performansı çeşitlendirilir.Lehim kalitesini sağlamak için, giderek daha fazla sayıda üretici, lehim bağlantılarını gizleyen bileşenlerin X-ray denetimini tercih ediyor.
