Boyut: | 2550*1650*1550mm | Toplam ağırlık: | 1250kg |
---|---|---|---|
Sistem: | Windows 7 | Güç tüketimi: | 4KW |
hız: | 40000CPH | Garanti: | 1 yıl |
Yazılım: | Bağımsız Ar-Ge | Uygulama: | PCB, güç sürücüsü.elektrik panosu.lens.linear ampul.ev aletleri vb. |
besleyiciler: | 36 Adet | memeler: | 12 adet |
Vurgulamak: | smt mounter makinesi yüksek hızlı,LED Chip Yerleştirme Makinesi 40000CPH,yüksek hızlı LED Chip Yerleştirme Makinesi |

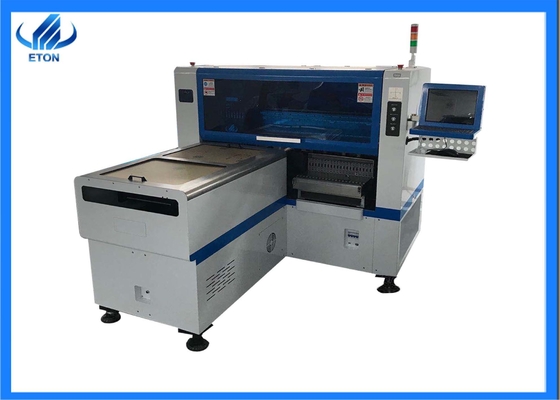

led ampul esnek şerit ışık smt led çip yerleştirme makinesi
Detaylar
1. Yüksek hızlı manyetik lineer motor çok fonksiyonlu yakala ve yerleştir makinesi
2. Tek modül, 8 emiş nozuluna yapıştırılan 8 kafa aynı anda boşalır
3. Uçan kamera bileşen tanımlaması, yerleştirme oranını en üst düzeye çıkarın, maksimum yama hızı 45000 CPH
4. Özel patent teknolojisi: elektronik besleyici besleme sistemi, daha hızlı ve daha doğru, MARK düzeltme, kesintisiz malzeme yeniden yükleme sistemi, zamandan tasarruf ve yapay maliyet.PCB'nin maksimum boyutu 1200*350 mm'dir.
HT-E8S | ||
pcb | PCB uzunluğu genişliği | Maks:1200*300mm min:100*100mm |
PCB kalınlığı | 0,5~5mm | |
işletim sistemi | sistem | Windows 7 |
yazılım | Bağımsız Ar-Ge | |
Görüş sistem |
kamera sayısı |
2 takım ithal kamera Hizalama tanımlaması için vizyon, işaret düzeltme |
Montaj hassasiyeti | 0,02 mm (tekrar hassasiyeti) | |
Montaj yüksekliği | <36mm | |
montaj hızı | 40000CPH | |
Bileşen alanı | 0,2 mm | |
Besleme istasyonu sayısı | 30 ADET | |
Meme sayısı | 8 ADET | |
Güç | 380AC 50HZ | |
Güç tüketimi | 4KW | |
elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme | |
Hareket kontrol kartı modülü 1 takım | ETON tarafından bağımsız araştırma ve geliştirme | |
X,Y,X eksen sürücü yolu | X,Y,Z ekseni için servo motor kontrolü | |
besleme yolu | Çift motorlu elektrikli besleyici |
SMT Hattı çözümü
Al ve yerleştir makinesi, yükleyici, konveyör, boşaltıcı, yeniden akış fırını ile otomatik şablon yazıcı makinesi tek bir otomatik hat olacak.Otomatik hat, yarı otomatik hat ile karşılaştırıldığında çok fazla işçilik maliyeti tasarrufu sağlar, ayrıca daha yüksek baskı hassasiyeti ile yüksek kaliteli elektrikli ürünler üretebilir.İşte otomatik SMT hat çözümü düzeni:
