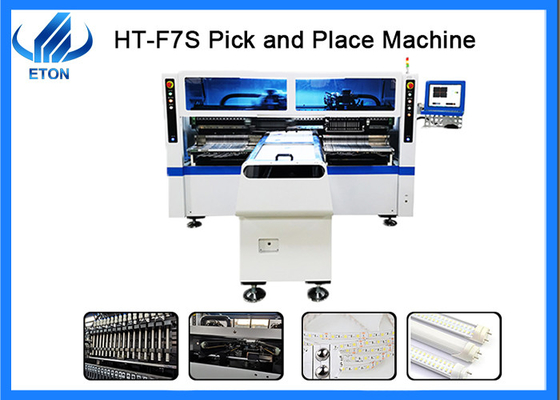

İsim: | SMT Al ve Yerleştir Makinesi | Modeli: | HT-F7S |
---|---|---|---|
Marka: | ETON | Kafalar: | 34 ADET |
Besleme istasyonu: | 68 ADET | montaj hızı: | 180000 CPH |
besleme yolu: | Çift motorlu elektrikli besleyici | Kamera: | 5 takım ithal kamera |
Vurgulamak: | LED Tüp Işık Montaj Makinesi SMT,Dijital Kamera SMT montaj makinesi,180K CPH SMT makinesi |

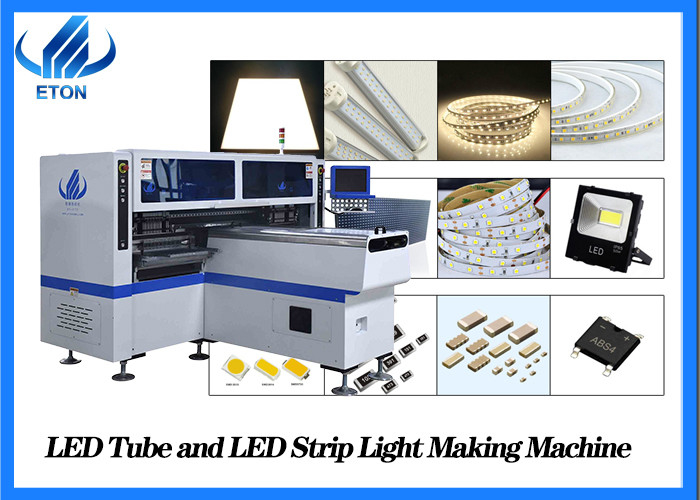

34 kafalı ve 180K CPH SMT makineli Led Tüp montaj makinesi
teknik parametre
1 | Toplam ağırlık: | 1700kg |
2 | Boyut | 2700*2300*1550mm |
3 | PCB uzunluğu genişliği | Maks:1200*330mm Min:100*100mm |
4 | PCB kalınlığı | 0,5-5 mm |
5 | PCB sıkma | Ayarlanabilir basınçlı pnömatik |
6 | Montaj modu | Grup toplama ve grup yerleştirme |
7 | hayır. kamera | 5 takım dijital kamera |
8 | Montaj hassasiyeti | ±0,02 mm |
9 | Montaj yüksekliği | ≤5mm |
10 | Güç tüketimi | 6kw |
11 | X,Y,Z Ekseni sürücü yolu | Üst düzey manyetik lineer motor ve servo motor |
12 | Besleme istasyonu sayısı | 68 ADET |
13 | hayır. kafa | 34 ADET |
14 | besleme yolu | Çift motorlu elektrikli besleyici |
Makine ana özellikleri
1. Aynı anda iki ila dört farklı türde malzeme üretebilecektir.
2. Her montaj kafasının 17 nozulu vardır, Toplam 34 kafa
3. Her montaj kafası ayrı ayrı veya senkronize olarak monte edilebilir.
4. Montaj hızı saatte 180000 çip.
5. seçilecek grup ve monte edilecek grup
6. HT-F7S, LED tüp, LED şerit, panel ışığı vb. için geçerlidir.
Düşük başarısızlık oranı | Besleme yöntemi, çift motorlu elektronik besleyiciyi benimser, bağımsız kontrol daha hassastır. |
zeki | Tazminat optimizasyonunun otomatik olarak tanınması ve kesintisiz yakıt ikmali işlevi. |
Geniş uygulama | Montaj teknolojisi, çeşitli montaj için uygun olan grup toplama ve bölme, bölme ve bölmedir. ürünler, örneğin: esnek ışık şeritleri, panel ışıkları, lensler, ekranlar, ampuller, tüpler, vb. |
HAZIRLAMA
Üretim aksesuarları: lehim pastası
Üretim ekipmanı:
1. Lehim pastası karıştırıcısı
2. Lehim Pastası Yazıcısı
3. SMT yerleştirme makinesi
4. Reflow lehimleme makinesi
SSS
1. Makine garantisi ne kadardır?
A: ETON makine standart garantisi bir yıldır.Garanti süresince, tamir edilmesi ve değiştirilmesi gereken herhangi bir parça ücretsiz olacaktır.
2. Başka hangi makineniz var?
C: ETON'da alma ve yerleştirme makinesi, konveyör, şablon yazıcı, yeniden akışlı fırın makinesi, yükleyici makinesi vb. gibi birçok modül bulunur.
3. Makine fabrikanız var mı?
C: Evet, Jiangxi eyaletinde, 300'den fazla çalışanı olan 50.000'den fazla endüstri parkında makine fabrikamız var.
4. Yabancı mühendisiniz var mı?
C: Evet, Hindistan'da, Mısır'da olduğu gibi var.
5. Kaliteyi nasıl garanti edebiliriz?
Seri üretimden önce her zaman bir üretim öncesi numune;
Sevkiyattan önce her zaman son Muayene;
Bilgiyi ilişkilendirmek
Teorik olarak vardiya başına üretim hacmi, yerleştirme oranına göre hesaplanabilir, ancak fiili üretim hacmi, hesaplanan değerden çok farklıdır, çünkü fiili üretim hacmi birçok faktörden etkilenir.Üretim hacmini etkileyen ana faktörler: PCB yükleme/boşaltma süresi;çok çeşitli üretim sırasında besleyiciyi değiştirmeyi bırakma veya PCB'nin konumunu yeniden ayarlama zamanı;besleme rafının ucundan montaj konumuna kadar olan strok uzunluğu;bileşen türleri;PCB tasarım seviyesi Zayıf, bileşenler teknik özellikleri karşılamıyor
Fan tarafından getirilen ayarlamalar ve yeniden gönderiler gibi öngörülemeyen kesinti süreleri.
