Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| PCB boyutu: | Maksimum boyut: 500*450 mm(Tek taraflı) | pcb kalınlığı: | 0,5-4,5 mm |
|---|---|---|---|
| Kamera: | Kafa uçuşu görüş tanıma bileşeni Görüş hizalama + İşaret düzeltme | Hassasiyeti tekrarla: | ±0,02 mm |
| Montaj yüksekliği: | ≦ 6 mm | optimum hız: | 120000 CPH |
| Bileşen aralığı: | Min 0201~10 mm paketler ve IC vb. | Kafa sayısı: | Çift taraflı:40 ADET Tek taraflı:20 ADET |
| besleme yolu: | Akıllı çift kafalı besleyici | X,Y,Z Ekseni sürücü yolu: | Üst düzey manyetik lineer motor ve servo motor |
| Vurgulamak: | manyetik motor otomatik çip mounter,120000CPH otomatik chip mounter,LED Işık SMT Seçim Yeri Makinesi |
||

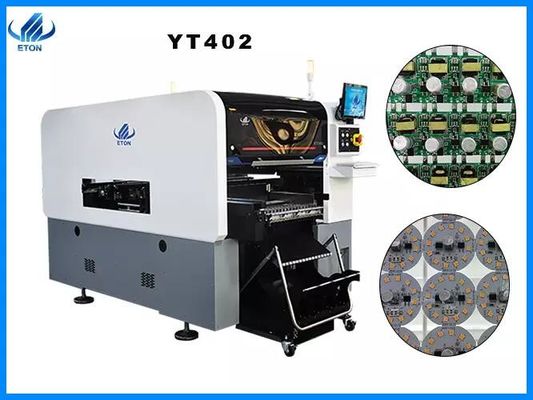

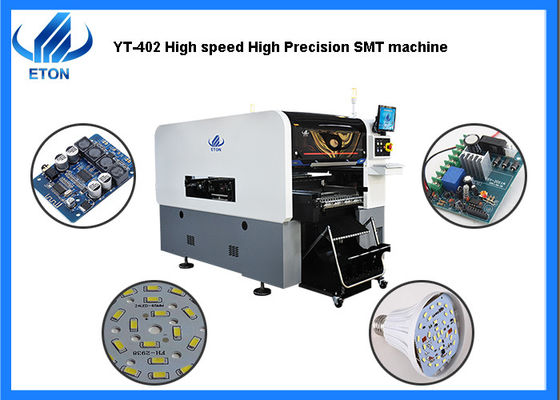

Otomatik Yüksek Hassasiyetli Yüksek Hızlı 120000CPH led aydınlatma SMT yakala ve yerleştir makinesi
makine bilgisi
1. Makinenin öne çıkan özellikleri
(1) yüksek hızlı çoklu modüler kafa, ultra küçük çip için geçerlidir 0201-10*10mm büyük çip, daha geniş bileşen aralığı
(2) tanıma performansını artırın, 40*40 mm'ye kadar boyut.
(3) her modül 20 mil, hem yüksek hızlı hem de akıllı, hafif ve kompakt tasarım.
(4) bağımsız algılama işlevine sahip her yerleştirme kafası, ekipmanın kararlılığını ve ürünün güvenilirliğini artırır.
(5) üst düzey manyetik lineer motor, servo sistem ve çok işlevli modüler kafa benimseyin, geleneksel makineye kıyasla kapasite %25 arttı, optimum yerleştirme hızı 120000 CPH'ye ulaştı.
2. esnek üretim
(1) sabit hatlı tarama kamerası: 10*10 mm'den küçük veya 6 mm'den küçük yüksekliğe sahip bileşenler, yüksek hızlı ve yüksek hassasiyetli tanımlama için kullanılabilir
(2) MARK tanıma: yüksek hassasiyetli işaret tanıma sistemi, 3 renkli aydınlatma tanımayı benimseyin, herhangi bir şekil işaretine ve merceğe uygulayın, daha geniş uygulama yelpazesi.
(3) yerleştirme arabası, akıllı çift başlı bant besleyici
3. yüksek güvenilirlik
(1) yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası
(2) yüksek doğruluk, işaret tanıma kamerasını sabit uçuş görüş kamerası ile birleştirin, yerleştirme doğruluğunu sağlayın
(3) yerleştirme kafası, yerleştirme performansını artıran bağımsız vakum algılamayı benimser
(4) çevrim dışı programlama, geçiş döngüsünden tasarruf edin
(5) yazılım AI akıllı öğrenme işlevi ve otomatik optimizasyon işlevi
4. iletim sistemi yapısı
(1) iki portal, 120 iğ * 2 portal, toplam 40 iğ
(2)esnek PCB taşıma kapasitesi, çift ray, her iki kızak da aynı büyük PCB'yi aynı anda monte ederek esnek üretim gerçekleştirebilir
(3) modüler yerleştirme kafaları ve çeşitli üretim modları aracılığıyla esnek kablolama.
Parametre
| modeli | YT 402 |
| PCB boyutu |
MAKS boyut: 500*450 mm(tek PCB) 500*300 MM(çift PCB) MIN boyutu: 50*50 mm |
| PCB kalınlığı | 0,5-4,5 mm |
| PCB sıkma | Silindir sıkıştırma, iz genişliği ayarlanabilir |
| Demiryolu | 2 ray, 2 kızak (ray 1,4 sabit raydır) |
| sistem | Windows 7 |
| yazılım | Bağımsız Ar-Ge |
| Üretim yönetimi MES sistemi | Özelleştirilmiş (seçenek) |
| Çevrimdışı programlama | mevcut |
| hayır. kamera | 4 takım (dijital kamera) |
| Alt görüş kamerası tanıma | |
| Görüş hizalama + işaret düzeltme | |
| Hassasiyeti tekrarla | ±0,02 mm |
| Montaj yüksekliği | ≦6 mm |
| montaj hızı | 120000 CPH(optimum hız) |
| Bileşen aralığı | Min 0201-10*10 mm paketler ve IC vb. |
| güç | 380 AC 50 Hz 6 KW |
| Çalışma ortamı | 23°C±3°C |
| İletim yönü | Standart: tek yön |
| İletim modu | Çevrimiçi sürüş |
| Konum modu | optik |
| Hava tüketimi | 0,4-0,6 mpa()4-6 kgf/cm2) 150 N/dak |
| elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set | |
| X,Y,Z Ekseni sürücü yolu | Yüksek kaliteli manyetik lineer motor + servo motor |
| Besleme istasyonu sayısı | Çift taraflı yerleştirme arabası yuvası 32 ADET, bant makarası paketleri: 64 ADET (tek taraflı yerleştirme arabası yuvası 16 ADET, bant makarası paketi: 32 ADET), yerleştirme arabası ve IC tepsi besleyici arasında serbestçe geçiş |
| Hayır. | Çift taraflı: 40 ADET(tek taraflı: 20 ADET) |
| besleme yolu |
Akıllı çift kafalı besleyici |
şirket avantajları
ETON, yüksek hızlı yakala ve yerleştir makinesinde 10 yılı aşkın deneyimle 2011 yılında kurulmuştur.Güçlü tasarım, Ar-Ge üretimi, satış ve hizmet kabiliyetine sahip Çin'deki en büyük yüksek teknoloji üreticisiyiz. "Yüksek verimlilik", "Yüksek kalite" ve "Yüksek Kararlılık", ETON'un temel teknolojisidir.
Güçlü üretim kapasitesi, ETON, Jiangxi Eyaletinde 50000 metrekareden fazla Endüstri parkına sahiptir, makine kapasitesi ayda 50 birimden fazladır
9 buluş Patenti, 112 uygulama patenti, 12 yazılım telif hakkı dahil olmak üzere 133 buluş patenti ve mülkiyet teknolojisi patenti.
ETON, makinelerin kalitesini sağlamak için Ar-Ge merkezi, smt yüksek hızlı yerleştirme makinesi bölümü, hassas lehim pastası baskı ekipmanları bölümü, yüksek hızlı hassas dağıtım ekipmanları bölümü, smt çevre otomasyon ekipmanları bölümü ve kalite kontrol merkezi kurmuştur.
SSS
1. Komple üretim hattı makinesini sağlıyor musunuz?
Evet elbette.Lehim pastası yazıcı makinesi, konveyör, alma ve yerleştirme makinesi yeniden akış fırını dahil olmak üzere tüm üretim hattı makinesini sağlıyoruz.
2. Al ve yerleştir makinesiyle ilgili ana cihaz nelerdir?
Birçok farklı makinemiz var ve farklı cihazlar için farklı makineler geçerli.Ana ürünler arasında ampul, tüp, esnek şerit, panel lambası, aşağı ışık, sokak lambası, tavan lambası, duvar yıkama lambası vb.
3. Makinenin işletim yazılımı dili nasıl?
Yazılımlarımız 2 dil (İngilizce ve Çince) ile kendimiz Bağımsız Ar-Ge'dir.
4. Ödeme koşulları nedir?
T/T tamam.FOB Shenzhen'i seçebilirsiniz.
5. Başlıca müşterileriniz kimlerdir?
Üretimimiz Güney Kore, Hindistan, Mısır, Türkiye, Rusya vb. olmak üzere 20'den fazla ülke ve bölgeye ihraç edilmiştir.
