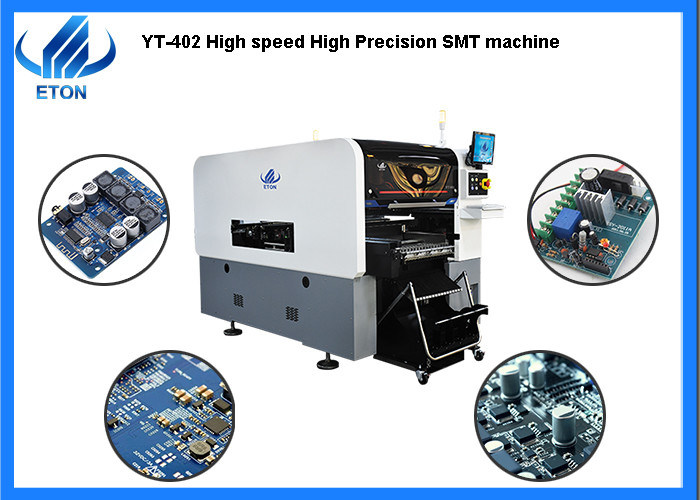

Yüksek Hızlı Çok Fonksiyonlu Çift Modül 40 Nozul Alma ve Yerleştirme Makinesi
makine bilgisi
1. Makinenin öne çıkan özellikleri
(1) yüksek hızlı çoklu modüler kafa, ultra küçük çip için geçerlidir 0201-10*10mm büyük çip, daha geniş bileşen aralığı
(2) tanıma performansını artırın, 40*40 mm'ye kadar boyut.
(3) her modül 20 mil, hem yüksek hızlı hem de akıllı, hafif ve kompakt tasarım.
(4) bağımsız algılama işlevine sahip her yerleştirme kafası, ekipmanın kararlılığını ve ürünün güvenilirliğini artırır.
(5) üst düzey manyetik lineer motor, servo sistem ve çok işlevli modüler kafa benimseyin, geleneksel makineye kıyasla kapasite %25 arttı, optimum yerleştirme hızı 120000 CPH'ye ulaştı.
2. esnek üretim
(1) sabit hatlı tarama kamerası: 10*10 mm'den küçük veya 6 mm'den küçük yüksekliğe sahip bileşenler, yüksek hızlı ve yüksek hassasiyetli tanımlama için kullanılabilir
(2) MARK tanıma: yüksek hassasiyetli işaret tanıma sistemi, 3 renkli aydınlatma tanımayı benimseyin, herhangi bir şekil işaretine ve merceğe uygulayın, daha geniş uygulama yelpazesi.
(3) yerleştirme arabası, akıllı çift başlı bant besleyici
3. yüksek güvenilirlik
(1) yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası
(2) yüksek doğruluk, işaret tanıma kamerasını sabit uçuş görüş kamerası ile birleştirin, yerleştirme doğruluğunu sağlayın
(3) yerleştirme kafası, yerleştirme performansını artıran bağımsız vakum algılamayı benimser
(4) çevrim dışı programlama, geçiş döngüsünden tasarruf edin
(5) yazılım AI akıllı öğrenme işlevi ve otomatik optimizasyon işlevi
4. iletim sistemi yapısı
(1) iki portal, 120 iğ * 2 portal, toplam 40 iğ
(2)esnek PCB taşıma kapasitesi, çift ray, her iki kızak da aynı büyük PCB'yi aynı anda monte ederek esnek üretim gerçekleştirebilir
(3) modüler yerleştirme kafaları ve çeşitli üretim modları aracılığıyla esnek kablolama.
Parametre
| modeli |
YT 402 |
| PCB boyutu |
MAKS boyut: 500*450 mm(tek PCB)
500*300 MM(çift PCB)
MIN boyutu: 50*50 mm
|
| PCB kalınlığı |
0,5-4,5 mm |
| PCB sıkma |
Silindir sıkıştırma, iz genişliği ayarlanabilir |
| Demiryolu |
2 ray, 2 kızak (ray 1,4 sabit raydır) |
| sistem |
Windows 7 |
| yazılım |
Bağımsız Ar-Ge |
| Üretim yönetimi MES sistemi |
Özelleştirilmiş (seçenek) |
| Çevrimdışı programlama |
mevcut |
| hayır. kamera |
4 takım (dijital kamera) |
| Alt görüş kamerası tanıma |
| Görüş hizalama + işaret düzeltme |
| Hassasiyeti tekrarla |
±0,02 mm |
| Montaj yüksekliği |
≦6 mm |
| montaj hızı |
120000 CPH(optimum hız) |
| Bileşen aralığı |
Min 0201-10*10 mm paketler ve IC vb. |
| güç |
380 AC 50 Hz 6 KW |
| Çalışma ortamı |
23°C±3°C |
| İletim yönü |
Standart: tek yön |
| İletim modu |
Çevrimiçi sürüş |
| Konum modu |
optik |
| Hava tüketimi |
0,4-0,6 mpa()4-6 kgf/cm2) 150 N/dak |
| elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
| X,Y,Z Ekseni sürücü yolu |
Yüksek kaliteli manyetik lineer motor + servo motor |
| Besleme istasyonu sayısı |
Çift taraflı yerleştirme arabası yuvası 32 ADET, bant makarası paketleri: 64 ADET (tek taraflı yerleştirme arabası yuvası 16 ADET, bant makarası paketi: 32 ADET), yerleştirme arabası ve IC tepsi besleyici arasında serbestçe geçiş |
| Hayır. |
Çift taraflı: 40 ADET(tek taraflı: 20 ADET) |
| besleme yolu |
Akıllı çift kafalı besleyici |
sertifika
Kaliteli ekipman: Ar-Ge'den ETON tarafından üretime kadar, her süreç sıkı kontrol, kalite güvencesi; 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı;
Pazar
Uygun makineler: çeşitli ürünler için çeşitli makineler uygulanır, DOB, LED ampuller, lens, sokak lambası, tavan lambası, spot ışığı, esnek şerit, elektrik panosu, elektrikli sürücü, ev uygulaması, ekran min bileşeni 0201, en yüksek kapasite 500000CPH'ye ulaşır;
Eksiksiz hizmet: yerel mühendisler ve ofis ücretsiz eğitim ve kurulum sağlar, yazılım tüm kullanım ömrü boyunca ücretsiz olarak yükseltilir;
Pazar ve ihracat: Yerli LED fabrikalarının %80'inin üretim hatları kurmasına yardımcı olun;Türkiye, Hindistan, Mısır, Brezilya, Rusya, Pakistan, Güney Kore vb. 20'den fazla ülke ve bölgeye dış ihracat
Sergi
ETON yurt içi ve yurt dışında çeşitli fuarlara aktif olarak katılmakta ve ürünlerimizi müşterilerimizin karşısına çıkarmaktadır.
Hizmet
Bakım süresi : 1 YIL
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Denizaşırı mühendisler ekipman operasyonunu öğretiyor
SSS
1. Komple üretim hattı makinesini sağlıyor musunuz?
Evet elbette.Lehim pastası yazıcı makinesi, konveyör, alma ve yerleştirme makinesi yeniden akış fırını dahil olmak üzere tüm üretim hattı makinesini sağlıyoruz.
2. Al ve yerleştir makinesiyle ilgili ana cihaz nedir?
Birçok farklı makinemiz var ve farklı cihazlar için farklı makineler geçerli.Ana ürünler arasında ampul, tüp, esnek şerit, panel lambası, aşağı ışık, sokak lambası, tavan lambası, duvar yıkama lambası vb.
3. Makinenin işletim yazılımı dili nasıl?
Yazılımlarımız 2 dil (İngilizce ve Çince) ile kendimiz Bağımsız Ar-Ge'dir.
4. Ödeme koşulları nedir?
T/T tamam.FOB Shenzhen'i seçebilirsiniz.
5. Başlıca müşterileriniz kimlerdir?
Üretimimiz Güney Kore, Hindistan, Mısır, Türkiye, Rusya vb. olmak üzere 20'den fazla ülke ve bölgeye ihraç edilmiştir.
