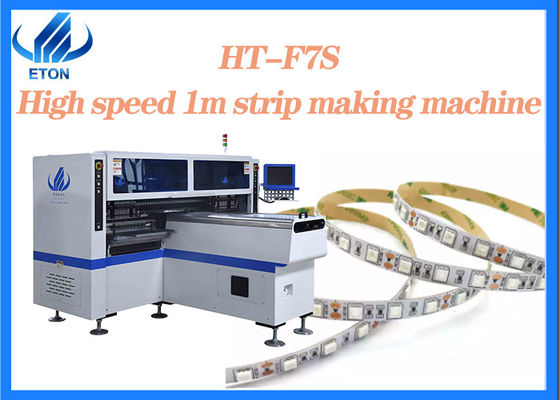

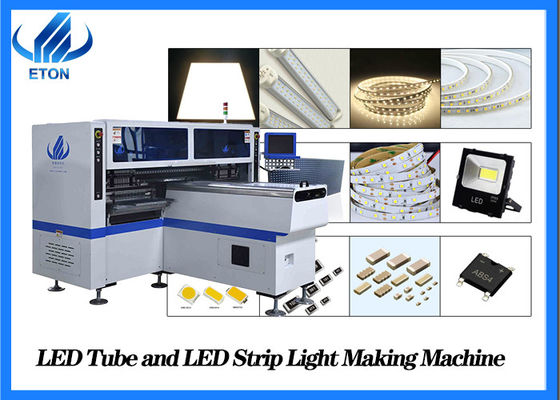

Uzun ışık 1M led şerit için 180K CPH ile yüksek hızlı mounter
teknik parametre
| modeli |
HT-F7S |
| Boyut |
2700*2300*1550mm |
PCB Uzunluk Genişliği |
Maks:1200*330mm Min:100*100mm |
| Toplam ağırlık |
1700kg |
PCB Kalınlığı |
0,5-5 mm |
| PCB Sıkıştırma |
Ayarlanabilir basınçlı pnömatik |
Sistem |
Windows 7 |
| Montaj Modu |
Grup seçimi ve grup yeri |
Yazılım |
Bağımsız Ar-Ge |
| Montaj Hassasiyeti |
±0,02 mm(Tekrar hassasiyeti) |
Montaj Hızı |
150000~180000 CPH |
| Montaj yüksekliği |
≦5mm |
Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
| Kamera Sayısı |
5 takım (Dijital kamera) |
Bileşenler Alanı |
0,5 mm |
| Görüş hizalaması, MARK düzeltmesi |
Güç |
380AC 50HZ |
| Güç tüketimi |
6kw |
Konveyör İletimi |
Maksimum Uzunluk :1200 mm |
| Çalışma ortamı |
23°C±3°C |
İletim Hızı |
>500 mm/sn |
| İletim Yönü |
Tek(sol→ sağ veya sağ→ sol) |
konumlandırma yolu |
Optik |
| İletim modu |
Çevrimiçi sürücü |
Hava besleme |
0,4-0,6mpa (4-6kgf/cm²) 150N/dak |
| elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu |
Üst düzey manyetik lineer motor + Servo motor |
| Hareket kontrol kartı modülü 1 takım |
ETON tarafından bağımsız araştırma ve geliştirme |
Besleme İstasyonu Sayısı |
68 ADET |
| besleme yolu |
Çift motorlu elektrikli besleyici |
kafa sayısı |
34 ADET |
Özellikleri
1. 0.6m, 0.9m, 1.2m sert PCB ve 0.5m, 1m LED esnek şeride uygulayın, aynı anda 4 çeşit malzeme ile yüksek kapasiteli üretim yapın, herhangi bir oranda LED çipi ve direnci olan pano için kullanılabilir.
2. Çift kol dört modül, her montaj parçası için 17 nozul, A parçası veya B parçası ayrı ayrı veya senkronize olarak monte edilebilir.
3. Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir.
4. Özel patent teknolojisi: Grup toplama ve grup montaj yerleştirme.
5. IPC9850 kapasitesi: 200000-250000 CPH
Şirket Profili
SHENZHEN ETON OTOMASYON EKİPMANLARI CO.,LTD
ETON, 2011 yılında kurulmuş olup, SMT yüksek hızlı alma ve yerleştirme ve SMT çevresel otomasyon ekipmanlarının Ar-Ge, üretim, satış ve servis hizmetlerine odaklanan üretim ve proses çözümü sağlayıcısına meraklı bir şirkettir.
Deneyimler
10 yılı aşkın bir süredir SMT yakala ve yerleştir makinesine odaklanmak
Ürünler Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya gibi 20'den fazla ülke ve bölgeye ihraç edilmektedir.
ETON, SMT ticaretinin lider üreticisi olmak için 9 buluş patenti, 112 pratik patent, fikri mülkiyet teknolojilerinin 12 yazılım telif hakkı aldı.
Paket ve teslimat
Makinemizin paketi, nakliye sırasında makineyi en uygun durumda korumak için vakumlu paketli ve kamyonlarla kutularla donatılmış köpük pamuk kullanıyor.
Teslimat: deniz yoluyla, hava ve kara yoluyla
