Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| MODEL: | HT-T9-2S | name: | pick and place machine |
|---|---|---|---|
| Ürün yelpazesi: | 5m, 10m, 25m, 50m, 100m rulodan ruloya uzun led şerit | Besleme istasyonu: | 136 ADET |
| Kafalar: | 136 ADET | besleme yolu: | Akıllı çift kafalı besleyici |
| Montaj modu: | Grup toplama ve grup yerleştirme |

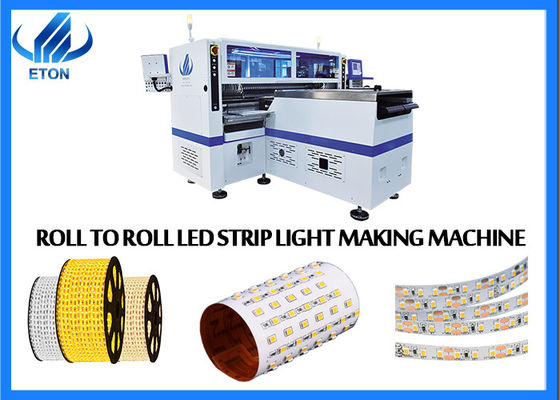

500000 CPH ile 100M rulodan ruloya uzun LED şerit için SMT alma ve yerleştirme montaj makinesi
Özellikler:
1: 1M, 5M, 50M veya herhangi bir uzunlukta esnek şerit ve rulodan ruloya mevcut, yüksek kapasiteli 4 çeşit malzemeyi aynı anda üreterek üretim.
2: Çift kol dört modül, her montaj parçası için 17 nozul, A parçası veya B parçası ayrı ayrı veya senkronize olarak monte edilebilir.
3: Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir
4: Özel patent teknolojisi: Seçilecek grup ve monte edilecek grup
Makine teknik parametresi
| modeli | T9-2S |
| Boyut | 3454x3035x1777mm |
| Toplam ağırlık | 3100kg |
| / PCB | |
| PCB uzunluğu genişliği | 250(±10)mm*Herhangi bir uzunluk |
| PCB kalınlığı | 0,1-0,5 mm |
| PCB sıkma | Vakum adsorpsiyonu, silindir sıkıştırma, iz genişliği ayarlanabilir |
| Montaj modu | Grup toplama ve grup yerleştirme |
| işletim sistemi | |
| Sistem | Windows 7 |
| Yazılım | Bağımsız Ar-Ge |
| Görüntülemek | LED ekran |
| MES sistemi | Özelleştirilmiş (Seçenek) |
| Görüş sistemi | |
| kamera sayısı | 10 takım (Dijital kamera) |
| Görüş hizalaması+İşaret düzeltmesi | |
| Montaj hassasiyeti | ±0,05 mm/±0,05 mm (Tekrar hassasiyeti) |
| Montaj yüksekliği | ≤5mm |
| Montaj hızı (Optimum) | Çift taraflı 500000CPH, Tek taraflı 250000CPH |
| Bileşen aralığı | LED3014/3020/2858/505 ve direnç, kapasitörler, köprü doğrultucular |
| Bileşen alanı | 0,5 mm |
| Güç | 380AC 50HZ |
| Güç tüketimi | 9.6KW |
| Çalışma ortamı | 23°C±3°C |
| Konveyör iletimi | MAKS Uzunluk: 1000mm |
| İletim hızı | >500 mm/sn |
| İletim yönü | Bekarlar (sol → sağ veya sağ → sol) |
| İletim modu | Çevrimiçi sürüş |
| Konum modu | Optik |
| Gaz tüketimi | 0,4-0,6mpa(4-6kgf/cm²)150N/dak |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni sürücü yolu | Üst düzey manyetik lineer motor + Servo motor |
| Besleme sistemi | |
| Besleyici istasyonu sayısı | 136 ADET (tek istasyon 68 ADET) |
| Meme Sayısı | 136 ADET (Tek taraflı 68 ADET) |
| besleme yolu | Elektrikli besleyici tek motoru benimser |
smt üretim hattı
T9-2S, ultra yüksek hızlı ve profesyonel çekme ve yerleştirme makinesidir, tel rulodan ruloya led şerit ışık için, özellikle, 10m, 25m, 50m, 100m, vb. Gibi herhangi bir uzunlukta led şerit üretebilir.
şirket avantajları
2011 yılında kurulduğundan beri, ETON 12 yıldan fazla deneyime sahiptir.2020'de Jiangxi Eyaletinde akıllı endüstri parkı kuruldu.Ayrıca 500'den fazla çalışanı ve 50 Ar-Ge ekibi bulunmaktadır.
2022'de ETON, en yüksek montaj hızına sahip makine geliştirdi, Optimal kapasite 500000CPH'ye ulaşabilir.Ve en yeni seri-Honor serisi, min bileşeni 0201'i monte edebilir.
ETON'da SMT yüksek hızlı yakala ve yerleştir makine bölümü, hassas lehim pastası şablon yazıcı bölümü, yüksek hızlı hassas dağıtım ekipmanı bölümü ve smt çevresel otomasyon ekipmanı bölümü bulunmaktadır.
Sertifikalar
ETON, yalnızca fotoelektrik yüksek hızlı yerleştirme makineleri alanında lider konumda olmakla kalmayıp, aynı zamanda smt yüksek hızlı yerleştirme makinesi alanında çığır açan bir ilerleme kaydetmiştir, çeşitli uygun maliyetli smt yüksek hızlı üniversal yerleştirme makinelerini başarıyla geliştirmiştir.
ETON, bir dizi fikri mülkiyet teknolojisi, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil olmak üzere toplam 133 patent aldı ve ayrıca CE, CCC, SIRA, vb. denizaşırı sertifikaları kazandı.
