Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | alma ve yerleştirme makinesi | modeli: | HT-101S |
|---|---|---|---|
| kafa sayısı: | 10 PARÇA | Besleme istasyonu sayısı: | 32 adet |
| Kamera Sayısı: | 2 takım | besleme yolu: | Çift motorlu elektrikli besleyici |
| Montaj modu: | grup toplama ve ayrı yerleştirme, ayrı toplama ve ayrı yerleştirme | ||
| Vurgulamak: | Otomatik optimizasyon SMT Mounter,Yüksek Hassasiyetli Otomatik Chip Mounter,Güç Sürücüsü Otomatik Chip Mounter |
||

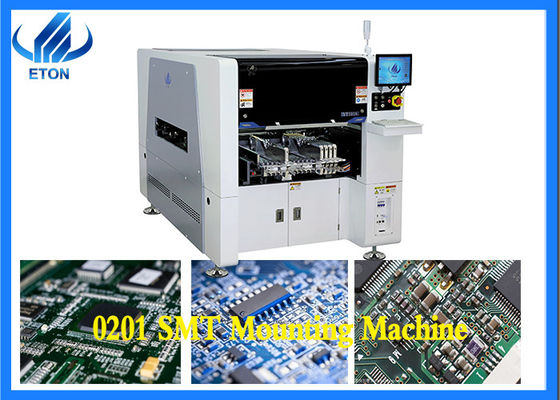

Min 0201 elektrik panosu ve güç sürücüsü için yüksek hassasiyetli tam otomatik smt mounter
Özellikler
Tek modüllü Manyetik lineer motor çok fonksiyonlu alma ve yerleştirme makinesi.
Montaj bileşenleri: LED/kapasitörler/dirençler/IC/şekilli bileşenler/vb.
Özel PdikkatTteknoloji
Elektronik besleyici besleme sistemi.
Görüş hizalama uçuş kimlikleri, İşaret düzeltme.
Koordinatlar vb. oluşturulduktan sonra otomatik optimizasyon
Parametre
| modeli | YT 101S |
| PCB boyutu |
MAKS boyut: 500*350mm MIN boyutu: 50*50mm |
| PCB kalınlığı | 0,5-4,5 mm |
| PCB sıkma | Silindir sıkıştırma, iz genişliği ayarlanabilir |
| Demiryolu | Ray 1 sabitlendi |
| sistem | Windows 7 |
| yazılım | Bağımsız Ar-Ge |
| Üretim yönetimi MES sistemi | Özelleştirilmiş (seçenek) |
| Çevrimdışı programlama | mevcut |
| hayır. kamera | 2 takım (dijital kamera) |
| Kafa uçuşu görüş tanıma bileşeni | |
| Görüş hizalama + işaret düzeltme | |
| Hassasiyeti tekrarla | ±0,02 mm |
| Montaj yüksekliği | ≦20mm |
| montaj hızı | 40000 CPH (optimum hız) |
| Bileşen aralığı | Min 0201-40*40mm paketler ve IC vb. |
| Güç | 380AC 50HZ 4KW |
| Çalışma ortamı | 23°C±3°C |
| İletim yönü | Tek (sol-sağ, sağ-sol) |
| İletim modu | Çevrimiçi sürüş |
| Konum modu | optik |
| Hava tüketimi | 0,4-0,6mpa()4-6kgf/cm2)150N/dak |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set | |
| X,Y,Z Ekseni sürücü yolu | Yüksek kaliteli manyetik lineer motor + servo motor |
| Besleme istasyonu sayısı | İstasyon: 16 adet, bant makarası paketleri 32 adet |
| Hayır. | 10 parça |
| besleme yolu | Akıllı çift kafalı besleyici |
Üretim hattı
Genel olarak konuşursak, montaj doğruluğunu ve kalitesini sağlamak için, montaj sürücüsü otomatik üretim hattını seçecektir.
Uygulamalar ve bileşenler
Uygulamalar: her türlü led ışık LED ampuller, DOB, lens, led tüp, led şerit, aşağı ışık, masa lambası, spot ışık, tavan lambası, panel lambası, elektrik panosu, elektrikli sürücü vb.
Bileşenler: led çipleri, direnç, kapasitör, köprü doğrultucular, IC, lens, şekilli bileşenler vb.
şirket avantajları
1. SMT ekipmanı: Makineyi/tekrar akış fırınını/şablon yazıcısını/pcb konveyörünü/SPI/AOI.etc'yi seçin ve yerleştirin
2. Işık Fabrikası: led ampuller, DOB, lens, panel lambası, tavan lambası, sokak lambası, tüp, 0,5 m, 1 m şerit ışık, vb.
3. Yurtdışı mühendislere Ücretsiz kurulum ve ücretsiz eğitim sağlayın.
4. Çin SMT makine üreticisinin TOP markası, ETON için 500 çalışan
5. Denizaşırı pazar: Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. Dahil olmak üzere 30'dan fazla ülke ve bölgeye ihraç edilen ürünler.
Sizin için SMT hattı çözümü ve daha iyi hizmet sağlayabiliriz!
Sergilerimiz
Her yıl Çin'de ve yurtdışında çeşitli sergilere katılın.
Yurtiçi sergiler: Guangzhou Guangya Fuarı, Şanghay Münih Fuarı, Chongqing LED Işık Fuarı, vb.
Yabancı sergiler: Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi, Tayland Sergisi vb.
