Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Marka: | ETON | modeli: | HT-F7S |
---|---|---|---|
Uzunluk: | 2700MM | Genişlik: | 2300MM |
Yükseklik: | 1550MM | PCB uzunluğu genişliği: | Maks:1200*330mm Min:100*100mm |
Vurgulamak: | 5050 Chip Montaj Makinesi,Şerit Hafif Chip Montaj Makinesi,0.5m Şerit Işık Yapma Makinesi |
0,5m 1m Şerit ışık 3528 5050 Chip montaj makinesi
makine bilgisi
F7S makinesi 0,5 m, 1 m şerit ışık monte edebilir ve optimum hız 180000CPH'ye ulaşabilir
Çift kollu profesyonel yüksek hızlı mounter, aynı anda 2-4 tip malzeme, RGB 34 nozul grubunu alıp monte etmek için gruplandırabilir.
Bileşenler: LED 3014/3020/3528/5050 ve direnç, kapasitörler, köprü doğrultucular vb.
Kamera: 5 set Dijital kamera Görüş hizalama + İşaret düzeltme, RGB'yi tanıyabilir ve montaj hızını ve kararlılığını artırabilir.
Teknik parametre
Modeli | HT-F7S |
Boyut | |
Uzunluk | 2700mm |
Genişlik | 2300mm |
Yükseklik | 1550mm |
Toplam ağırlık | 1700kg |
pcb | |
PCB Uzunluk Genişliği | Maks:1200*330mm Min:100*100mm |
PCB Kalınlığı | 0,5-5 mm |
PCB Sıkıştırma | Ayarlanabilir basınçlı pnömatik |
Montaj Modu | Grup toplama ve ayrı yerleştirme |
işletim sistemi | |
sistem | Windows 7 |
Yazılım | Bağımsız Ar-Ge |
Görüntülemek | Dokunmatik ekran monitör |
Giriş aygıtı | Klavye fare |
Görüş sistemi | |
Kamera Sayısı | 5 takım (Dijital kamera) |
Görüş hizalaması, MARK düzeltmesi | |
Tekrar Montaj Hassasiyeti | ±0,02 mm(Tekrar hassasiyeti) |
Montaj yüksekliği | ≦5mm |
Montaj Hızı | 150000~180000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
Bileşenler Alanı | 0,5 mm |
Güç | 380AC 50HZ |
Güç tüketimi | 6kw |
Çalışma ortamı | 23°C±3°C |
Konveyör İletimi | Maksimum Uzunluk :1200 mm |
İletim Hızı | >500 mm/sn |
İletim Yönü | Tek(sol→ sağ veya sağ→ sol) |
İletim modu | Çevrimiçi sürüş |
konumlandırma yolu | Optik |
Hava besleme | 0,4-0,6mpa (4-6kgf/cm²) 150N/dak |
elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 takım | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + Servo motor |
Besleme sistemi | |
Besleme İstasyonu Sayısı | 68 ADET |
kafa sayısı | 34 ADET |
besleme yolu | Çift motorlu elektrikli besleyici |

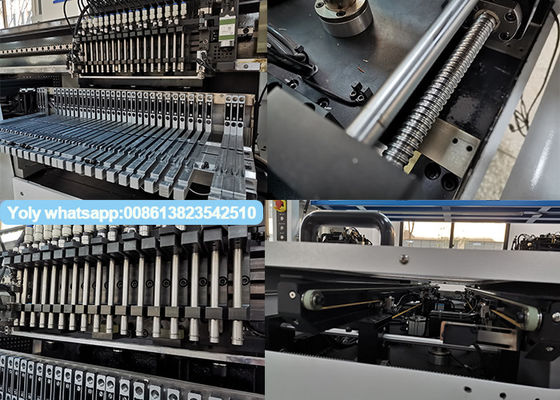

makine parçası

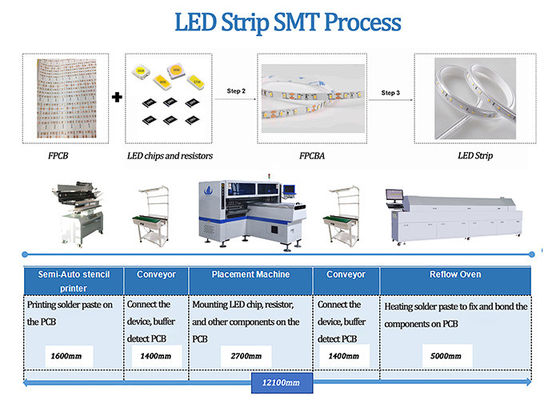

0,5m 1m Şerit ışık SMT hattı+SMT işlemi

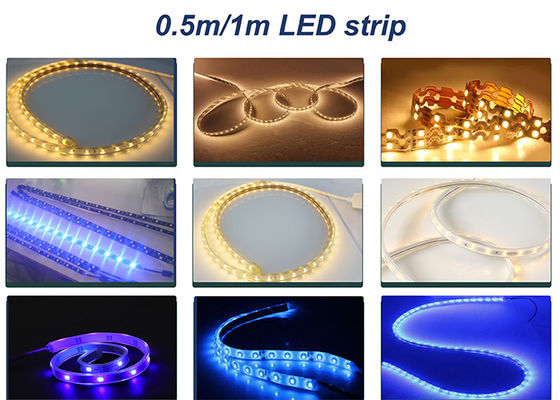

0.5m 1m Şerit ışık gösterisi
ETON Ortağı
ETON makineleri tüm dünyada iyi satılıyor. dünyada ikio,wellite,kundan,RK,SURYA,RangDong ve benzeri birçok ortağımız var.
Fiyat nasıl öğrenilir
Bize doğrudan çevrimiçi e-posta gönderin
Bize bir soruşturma gönderin
Yoly'ye e-posta: Yoly@eton-mounter.com
Sosyal medya: whatsapp iş/wechat/skype/facebook/Ins
Whatsapp numarası: 008613823542510
Wecht:ETON13823542510
Facebook:Yoly Fu
Giriş: fuyahui0305
SSS
S: teslim tarihi nedir?
Malları 30 günlük depozitodan sonra teslim edeceğiz.
S: Elektrik kontrolü bağımsız olarak mı geliştiriliyor?
Evet, elektrik kontrolü bize aittir ve özel patent teknolojisine sahiptir.
S: Bir üretici veya ticaret şirketi misiniz?
üretici firma.Kendi sanayi parkımıza sahibiz.
S: Eğitim nasıl?
C: Ürünlerimizi satın aldıktan sonra, mühendislerinizi fabrikamızda çalışmaları için gönderebilir veya personelinizi sizin için eğitmeleri için mühendislerimizi fabrikanıza gönderebiliriz.
