| Marka: | ETON | modeli: | HT-E8S-1200 |
|---|---|---|---|
| Uzunluk: | 2550 mm | Genişlik: | 1650MM |
| Yükseklik: | 1550 mm | PCB uzunluğu genişliği: | MAKS:1200*500mm MİN:100*100mm |
| Vurgulamak: | Lens Ürünleri Al ve Yerleştir Makinesi,1200mm PCB SMT Montaj Makinesi,PCBA Kartı SMT Montaj Makinesi |
||

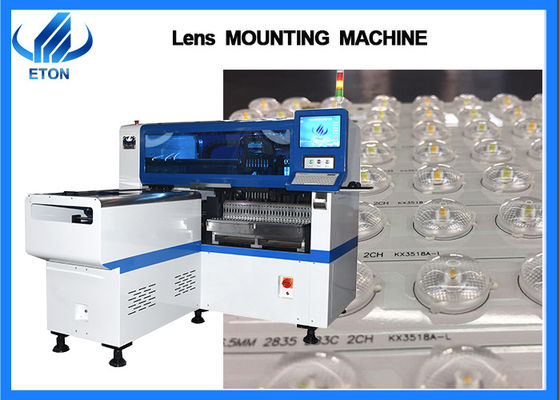

12 Kafa Lens ürünleri alma ve yerleştirme makinesi

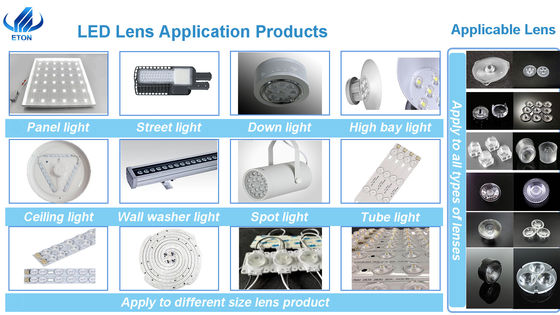

Lens ürünleri süreci
Lensin montajı iki adıma ayrılmıştır.İlk adım lamba boncuğunun montajı, ikinci adım ise merceğin montajıdır.
İlk adım: Lehim pastasını PCB kartının pedine çelik bir ağ ile yazdırın, ikinci adım lamba boncuğunu PCB kartının belirlenmiş konumuna monte etmek ve üçüncü adım monte edilmiş PCB kartını lehimlemektir. yeniden akış lehimleme
Yeniden akış lehimlemesinden sonra, tutkal dağıtmak için PCB kartını tutkal dağıtıcısına koyun, ardından merceği üzerine monte edin ve ardından yeniden akış lehimleme fırınına veya UV kürleme fırınına girin.
Not: Lens aşırı akışlı lehimleme ve lamba yuvası aşırı akışlı lehimleme için gereken sıcaklık farklıdır
teknik parametre
| modeli | HT-E8S-1200 |
| Boyut | |
| Uzunluk | 2550 mm |
| Genişlik | 1650 mm |
| Yükseklik | 1550 mm |
| Toplam ağırlık | 1700 kilo |
| pcb | |
| PCB Uzunluk Genişliği | Maks:1200*500mm Min:100*100mm |
| PCB Kalınlığı | 0,5-5 mm |
| PCB Sıkıştırma | Ayarlanabilir basınçlı pnömatik |
| Montaj Modu | Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| işletim sistemi | |
| Sistem | Windows 7 |
| Yazılım | Bağımsız Ar-Ge |
| Görüntülemek | Dokunmatik ekran monitör |
| Giriş aygıtı | Klavye fare |
| Görüş sistemi | |
| Kamera Sayısı | 2 takım ithal kamera |
| Uçuş tanımlaması için görüş, MARK düzeltmesi | |
| Montaj Hassasiyeti | ±0,04 mm |
| Montaj yüksekliği | <15mm (Otomatik Değiştirme) |
| Montaj Hızı | 45000 CPH |
| Bileşenler | LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. |
| Bileşenler Alanı | 0,2 mm |
| Besleme İstasyonu Sayısı | 28 ADET |
| meme sayısı | 12 ADET |
| Güç | 380AC 50HZ |
| Güç tüketimi | 4 kilovat |
| Çalışma ortamı | 23°C±3°C |
| Konveyör iletimi | Maksimum uzunluk: 1200 mm |
| İletim Hızı | ＞1000 mm/sn |
| İletim Yönü | Her iki yön (seçenek) |
| İletim modu | Otomatik çevrimiçi sürücü |
| Hava besleme | 0,4-0,6mpa (4-6kgf/cm2)150N/dak |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + Servo motor |
| besleme yolu | Çift motorlu elektrikli besleyici |
Lens SMT tüm çizgi
Müşteri
Çin'de MLS, Foshan aydınlatma, NVC, OPPlE, vb. gibi birçok ortağımız var.
SSS
S: Ürünleriniz nasıl paketlenir?
C: Tüm makineler, resimlerdeki gibi vakumlu ve ahşap ambalajlarla paketlenmiştir.
S: ETON'dan makine alırsam ne tür bir hizmet alabilirim?
C: Size kurulum ve eğitim vereceğiz.sizin için ücretsizdir.Ve sizinle mühendis göndereceğiz.
S: Makineniz ne için uygundur?
C: Makinelerimiz aydınlatma, ekran, elektronik, sürüş güç kaynağı, ev aletleri, yeni enerji ve diğer sektörlerde yaygın olarak kullanılmaktadır.
