Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| modeli: | HT-F7S | İsim: | alma ve yerleştirme makinesi |
|---|---|---|---|
| Kafalar: | 34 ADET | Besleme istasyonu: | 68 ADET |
| besleme yolu: | Çift motorlu elektrikli besleyici | Montaj modu: | Grup toplama ve grup yerleştirme |
| PCB boyutu: | Maks: 1200*330mm Min: 100*100mm | ||
| Vurgulamak: | 68 Besleyici LED Işık Montaj Hattı,6kw LED Işık Montaj Hattı,elektrikli besleyici led tüp yapma makinesi |
||

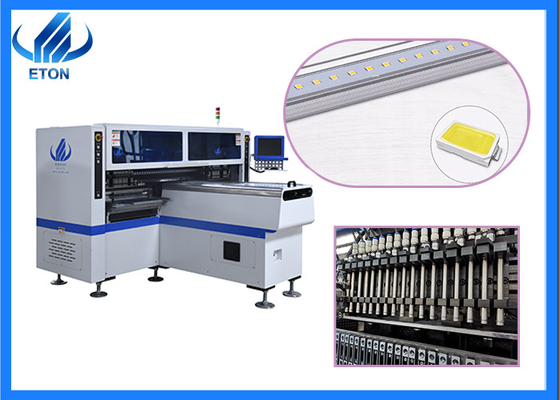

1.2m tüp ışık 6kw güç ve 68 besleyici istasyonu için led ışık montaj hattı yarı otomatik makine
Tüp yapma makinesinin parametresi
|
Tüp ışık için ETON Yüksek hızlı smt mounter
|
|
| PCB Uzunluk Genişliği | Maks:1200*330mm Min:100*100mm |
| PCB Kalınlığı | 0,5-5 mm |
| Sistem | Windows 7 |
| Yazılım | Bağımsız Ar-Ge |
| Montaj Hızı | 150000~180000 CPH |
| Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
| Bileşenler Alanı | 0,5 mm |
| Güç | 380AC 50HZ |
| Konveyör İletimi | Maksimum Uzunluk :1200 mm |
| İletim Hızı | >500 mm/sn |
| konumlandırma yolu | Optik |
| Hava besleme | 0,4-0,6mpa (4-6kgf/cm²) 150N/dak |
| X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + Servo motor |
| Besleme İstasyonu Sayısı | 68 ADET |
| kafa sayısı | 34 ADET |
| Boyut | 2700*2300*1550mm |
| Toplam ağırlık | 1700kg |
| PCB Sıkıştırma | Ayarlanabilir basınçlı pnömatik |
| Montaj Modu | Grup seçimi ve grup yeri |
| Montaj Hassasiyeti | ±0,02 mm(Tekrar hassasiyeti) |
| Montaj yüksekliği | ≦5mm |
| Kamera Sayısı | 5 takım (Dijital kamera) |
| Görüş hizalaması, MARK düzeltmesi | |
| Güç tüketimi | 6kw |
| Çalışma ortamı | 23°C±3°C |
| İletim Yönü | Tek(sol→ sağ veya sağ→ sol) |
| İletim modu | Çevrimiçi sürüş |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
| besleme yolu | Çift motorlu elektrikli besleyici |
Özellik
1. Şunlara uygulayın: 0.6M,0.9M,1.2M sert PCB ve 0.5M,1M LED esnek şerit.Tek seferde 2-4 çeşit malzeme üretin.
2. Montaj hızı: 150000- 180000 CPH
3. yüksek üretkenlik: Montaj modüllerinin her biri 18 nozul seti, toplam 68 adet besleme istasyonu ve 34 adet kafa
Led tüp üretimi için üretim hattı
Toplama ve yerleştirme makinesi üretim hattı ekipmanı yelpazesine sahibiz, bu nedenle üretim hattını oluşturmanız için profesyonel önerilerimiz var.
Aşağıda, alma ve yerleştirme ilerlemesi ve ekipmanı için temel adımlarla ilgili öneriler yer almaktadır:
Sertifikalar
ETON, yalnızca fotoelektrik yüksek hızlı yerleştirme makineleri alanında lider konumda olmakla kalmayıp, aynı zamanda smt yüksek hızlı yerleştirme makinesi alanında çığır açan bir ilerleme kaydetmiştir, çeşitli uygun maliyetli smt yüksek hızlı üniversal yerleştirme makinelerini başarıyla geliştirmiştir.
ETON, bir dizi fikri mülkiyet teknolojisi, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil olmak üzere toplam 133 patent aldı ve ayrıca CE, CCC, SIRA, vb. denizaşırı sertifikaları kazandı.
Sergilerimiz
Her yıl Çin'de ve yurtdışında çeşitli sergilere katılın.
Yurtiçi sergiler: Guangzhou Guangya Fuarı, Şanghay Münih Fuarı, Chongqing LED Işık Fuarı, vb.
Yabancı sergiler: Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi, Tayland Sergisi vb.
Pazar
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. dahil olmak üzere 30'dan fazla ülke ve bölgeye ihraç edilmiştir. İşte büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK , KENDAL, RangDong, UNISTAR vb.
