Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Garanti: | 1 yıl | Durum: | Yeni |
|---|---|---|---|
| montaj hızı: | 45000 cph | Uygulanabilir bileşenler: | 0402 bileşenleri |
| Başvuru: | SMT Üretim Hattı | besleyiciler: | 28 |
| Yerel servis: | Hindistan, Mısır, Vietnam | ||
| Vurgulamak: | 28 Besleyiciler Al ve Yerleştir Makinesi,Al ve Yerleştir Makinesi 45k CPH,0402 bileşenli SMT Mounter |
||

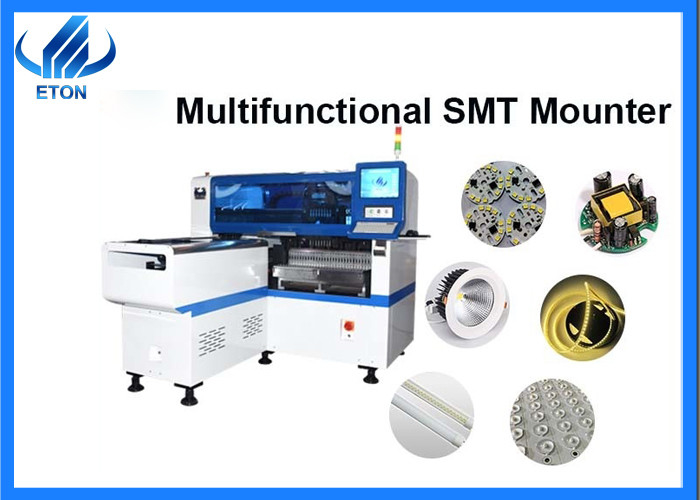

Çok işlevli led tüp çip mounter
Ürün tanıtımı
PCB uzunluk genişliği: maks. 600*500mm min. 100*100mm
2 takım ithal kamera, uçuş tanımlaması için görüş, İşaret düzeltme
XYZ Eksen sürücü yolu: üst düzey manyetik lineer motor ve servo motor
Yüksek hızlı alma ve yerleştirme makinesi
ETON tarafından yazılımdan bağımsız araştırma ve geliştirme
Ürün özelliği
Tek modüllü manyetik lineer motor çok fonksiyonlu yakala ve yerleştir makinesi
Montaj bileşenleri: LED çipi, kapasitörler, dirençler, lens, IC, şekilli bileşenler, vb.
Bileşen: Min.size 0402 Max.height 15mm
makine parametresi
| Toplam ağırlık | 1700kg |
| PCB kalınlığı | 0,5-5 mm |
| kamera sayısı | 2 takım |
| Montaj hassasiyeti | ±0,04 mm |
| Montaj yüksekliği | <15mm |
| Bileşen alanı | 0,2 mm |
| Güç tüketimi | 4kw |
| Besleyici | 28 adet |
makine detayları
| çok işlevli | HT-E8S-1200 çok işlevlidir, LED Çipi, Direnç, Kapasitör, IC, şekilli bileşenler, Transformatör vb. gibi her türlü SMD bileşenini monte etmek için uygundur. |
| Büyük PCB özelleştirilmiş | HT-E8S-1200 normal maksimum PCB boyutu 1200*500 mm'dir, ayrıca müşteri ihtiyacı varsa 1500 mm uzunluk için özelleştirilebilir.ETON, iyi bir deneyim teknoloji ekibi ile özelleştirilmiş makine için güçlüdür |
| Yüksek hassasiyet | HT-E8S-1200, yüksek hassasiyetli montaj (Al ve yerleştir) makinesidir, X, Y ekseni, servo motorla karşılaştırıldığında üst düzey manyetik lineer motor kullanır, daha yüksek hassasiyet ve kullanım ömrüne sahiptir.Ayrıca lens montajı için yüksek hassasiyetli görüş kamerası ve mavi tarama kullanıyor |
| Ekonomi | HT-E8S-1200, diğer marka 10 kafa ile karşılaştırıldığında 12 montaj kafası ile ekonomiktir, daha yüksek montaj hızı ile daha ucuzdur ve ilk kez orta hızlı üretim için araştırma yapan müşteri için çok uygundur! |
makine uygulaması
Makine, led ampul/panel/aşağı ışık/sokak lambası/dob/sürücü/sel ışık/vb gibi her türlü SMD bileşenini monte etmek için yaygın olarak uygulanır
1. Her türlü LED Aydınlatma panosu: Ampul, Tüp, Lens paneli, Güneş sokak lambası, Şerit ışık, vb.
2. Sürücü kartının çoğu: MOV, kondansatör, 0603/0805/0402 direnci, SOP4/SOP6, Trafo, Terminal vb.

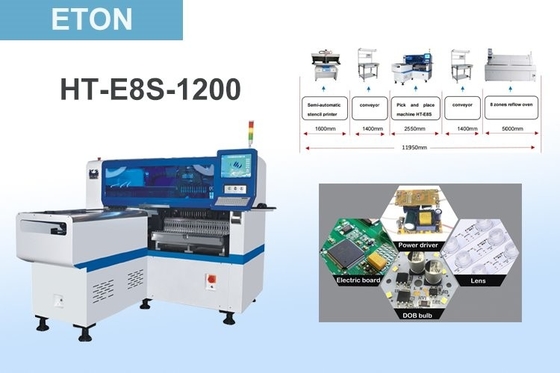

SMT Hattı
Tüm SMT hattıyla ilgileniyorsanız, aşağıdakiler gibi tüm SMT hattını da destekliyoruz: Şablon yazıcı-Konveyör-Al ve yerleştir makinesi-Yeniden akışlı fırın makinesi
Veya: Otomatik hat: Yükleyici-Konveyör-Yazıcı-Konveyör-Al ve yerleştir makinesi-Konveyör-Reflow fırın-Konveyör-Boşaltıcı
Bu iki satırın avantajı nedir?Nasıl seçilir?Pls daha fazla bilgi için bizimle iletişime geçin!
Ürün kalitesi nasıl garanti edilir?
SMT Hattında, makinemizin profesyonel işletime ihtiyacı var, bu yüzden ziyaret için mühendis göndereceğiz, ayrıca işçi bariz sorunu gözle kontrol edebilir.Ayrıca, genellikle birçok fabrika AOI test makinesini kullanır!
Optik dedektör: Otomatik optik muayene, optik prensiplere dayalı olarak kaynak üretiminde karşılaşılan yaygın kusurları tespit eden bir cihazdır.AOI, ancak son yıllarda ortaya çıkan, ancak hızla gelişen yeni bir test teknolojisi türüdür.Şu anda, birçok üretici AOI test ekipmanını piyasaya sürdü.Otomatik algılama sırasında, makine PCB'yi kamera aracılığıyla otomatik olarak tarar, görüntüyü toplar, test edilen lehim bağlantılarını veri tabanındaki nitelikli parametrelerle karşılaştırır, görüntü işlemeden sonra PCB'deki kusurları kontrol eder ve kusurları görüntüler / işaretler. gösterge veya otomatik işaret Bakım personeli tarafından onarım için dışarı çıkın.
RFQ
1. Ne tür bir hammadde almam gerekiyor?
A: SMT Hattı için, esas olarak SMD Bileşenleri, PCB, Lehim pastası hazırlamanız gerekir
2. Peki ya satış sonrası servis?
A: Ücretsiz makine kurulumunu ve eğitim hizmetini destekliyoruz, makinemizi satın aldıktan sonra ziyaret için mühendis göndereceğiz, ayrıca makine garantisi sırasında tamir edilmesi ve değiştirilmesi gereken parçalar ücretsiz olacak!
