Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | Uygulanabilir bileşenler: | LED3014/3020/3528/5050, kapasitörler, dirençler, köprü doğrultucular vb. |
---|---|---|---|
İsim: | SMT Al ve Yerleştir Makinesi | Güç kaynağı: | 380AC 50HZ |
Durum: | %100 Orijinal | Ağırlık: | 1700kg |
montaj hızı: | 250000CPH | Boyut: | 2700*2300*1550mm |
besleyiciler: | 68 |

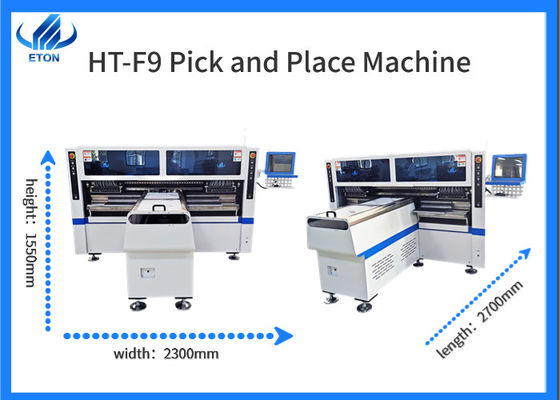

HT-F9:250000CPH 68 kafa LED Kablosuz esnek şerit için Montaj makinesi
Ürün tanıtımı açıklaması

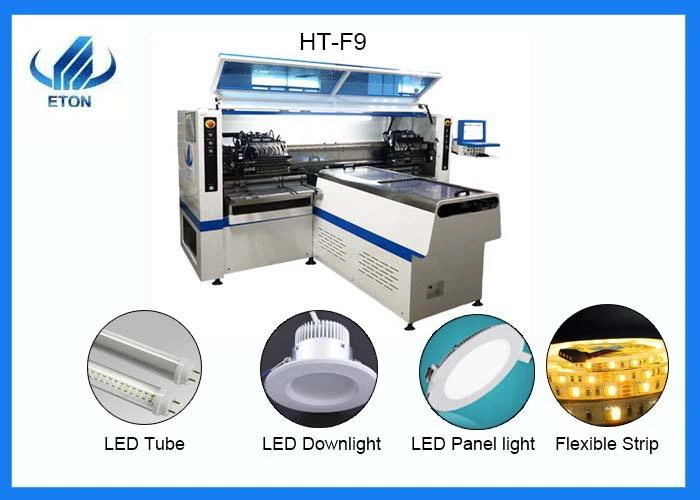

ETON HT-F9, aynı anda 4 tip malzeme üreten, çift kollu manyetik lineer LED yüksek hızlı alma ve yerleştirme makinesidir, optimum kapasite 200.000 CPH'ye ulaşır.Esas olarak lamba tüpleri, lamba şeritleri, panel lambaları, ekranlar vb. gibi lineer ürünler üretir.
Özellikler
0.6M,0.9M,1.2M sert PCB ve 0.5m,1m LED esnek şeride uygulayın.4 çeşit malzemeyi aynı anda yüksek kapasite ile üreterek üretim yapmak |
Al ve yerleştir makinesi, ETON'a özel patent teknolojisini benimser: almak için gruplandırın ve monte etmek için gruplandırın, ultra yüksek hızlı üretim elde edin. |
Herhangi bir oranda LED çipi ve dirençli kart için kullanılabilir. |
Parametre
Ürün adı | alma ve yerleştirme makinesi |
Modeli | HT-F9 |
uzunluk(mm) | 2700 |
Genişlik(mm) | 2300 |
Yükseklik(mm) | 1550 |
Toplam ağırlık(kg) | 1700 |
montaj hızı | 250000CPH |
Güç | 380AC 50HZ |
Güç tüketimi | 6 kilovat |
Çalışma ortamı | 23°C±3°C |
Gaz tüketimi | 0,4-0,6mpa(4-6kgf/cm²)150N/dak |
X,Y Ekseni sürücü yolu | Üst düzey manyetik lineer motor ve servo motor |
Detaylı Açıklama
1,Doğrusal manyetik kaldırma motoru
Al ve yerleştir makinesi doğrusal manyetik kaldırma motoru kullanır, statorun kendisi kalıcı bir mıknatıstır ve hareketli stator ile manyetik kutup arasındaki etkileşim, montaj kafasının harici elektrifikasyon yoluyla ileri geri hareket etmesine neden olur.
2,Çift motorlu elektrikli besleyici
Motor, bandın sarılmasını kontrol eder ve besleyici, beslemeyi gerçekleştirir.Bağımsız kontrol, daha doğru, arıza oranını azaltır.
3,Çift kollu dört modül
Her montaj parçası için 17 nozullu alma ve yerleştirme makinesi, A/B/C/D parçası ayrı ayrı veya senkronize olarak monte edilebilir.
SMT hattı
HT-F9 yarı otomatik hat
Şirketimiz, gerçek ihtiyaçlarınıza göre ayarlanabilen eksiksiz bir alma ve yerleştirme makinesi SMT kablolama şeması sağlar.
SSS
1, neden şirketinizi seçtim?
Şirketimiz, 9 buluş patenti, 112 kullanım patenti ve 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisini bağımsız olarak geliştirmiştir.Özgün çözümü, titiz kalite yönetimi ve kusursuz satış sonrası hizmet sistemi ile şirket, yakala ve yerleştir makine ekipmanı alanında hızla oldukça etkili bir üretici haline geldi.
2, ürün kalitesini nasıl garanti ediyorsunuz?
Parça tedariği ve ürün kalite kontrolünden sorumlu özel bir departmanımız var.Tabii ki, teknik danışmanınız tüm üretim süreci boyunca takip edecektir.Al ve yerleştir makinesinin kurulumu sırasında, ürün kalitesinden emin olmak için ön devreye alma işlemini gerçekleştirecek uzman mühendislerimiz olacaktır.
