Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Garanti: | 1 yıl | Uygulanabilir bileşenler: | LED çipi, kapasitörler, dirençler, IC, şekilli bileşenler, vb. |
|---|---|---|---|
| İsim: | SMT Al ve Yerleştir Makinesi | Güç kaynağı: | 380AC 50HZ |
| Durum: | Yeni | Ağırlık: | 1700kg |
| montaj hızı: | 45000CPH | Boyut: | 2550*1650*1550mm |
| besleyiciler: | 12 | PCB Kalınlığı: | 0,5~5mm |
Parametre

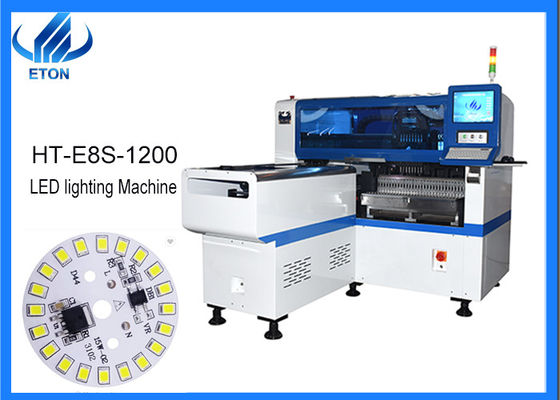

| Ürün adı | SMT montaj makinesi |
| Modeli | HT-E8S-1200 |
| uzunluk(mm) | 2550 |
| Genişlik(mm) | 1650 |
| Yükseklik(mm) | 1550 |
| Toplam ağırlık(kg) | 1700 |
| montaj hızı | 45000 CPH |
| PCB boyutu (mm) |
Maks:1200*500 Min:100*100 |
| PCB kalınlığı | 0,5-5 mm |
| Montaj bileşeni yüksekliği | <15mm |
| PCB sıkma | Ayarlanabilir basınçlı pnömatik |
| Sistemler | Windows 7 |
| Yazılım | Bağımsız Ar-Ge |
İşlev Açıklama
Görüş sistemi
SMT montaj makinesi görsel tanıma sistemi, biri işaret düzeltme ve diğeri uçuş görsel tanıma hizalaması için olmak üzere iki set ithal kamera ile donatılmıştır.İki kamera, yalnızca bu temelde PCB montaj programını yapmakla kalmayıp aynı zamanda malzemeleri otomatik olarak tanımlayıp ikmal eden birbirleriyle işbirliği yapar.
Üretken güç
Çeşitli PCBA'ları üretirken aynı zamanda lens, IC ve çeşitli özel şekilli bileşenleri de monte edebilir. Minimum montaj bileşenleri aralığı 0402, maksimum montaj bileşenleri aralığı 15mm ve bileşenlerin maksimum genişlik açıklığı 17mm'dir. kapasite 45000 CPH'ye ulaşabilir (Optimum koşullar).
Özellikler
Özel patentli teknoloji
SMT yamalarının avantajları aşağıdaki gibidir:
1. Küçük boyut ve hafiflik
SMT bileşenlerinin hacmi ve ağırlığı, montaj için uygun olan geleneksel geçmeli bileşenlerin yalnızca 1/10'u kadardır.Genel olarak SMT çip işleme sonrasında elektronik ürünlerin hacmi %40 ile %60 arasında küçültülebilirken, ağırlığı da %60 ile %80 arasında azaltılabilmektedir.
2. Artan verimlilik ve azalan maliyetler
SMT yama işleme, otomasyona ulaşmak, üretim verimliliğini artırmak, malzeme, enerji, ekipman, insan gücü, zaman vb. tasarrufu sağlamak ve maliyetleri %30 ila %50 oranında azaltmak kolaydır.
3. Yüksek güvenilirlik ve güçlü sismik direnç
4. İyi yüksek frekans özellikleri, elektromanyetik ve radyo frekansı girişimini azaltır
5. Düşük lehim bağlantısı kusur oranı
6. Yüksek montaj yoğunluğu
PCBA, SMT ve PCB arasındaki farklar ve bağlantılar
⭐PCB: "Baskı Devre Kartı"nın kısaltması, elektronik bileşenleri desteklemek ve kablolamayı sağlamak için kullanılan bir taşıyıcıdır.Sadece yarı mamul bir üründür ve doğrudan kullanıma alınamaz.SMT montajından ve DIP eklenti işleminden geçmelidir.
⭐ SMT: “Sıva Üstü Teknoloji”nin kısaltması .Elektronik bileşenleri bir PCB'ye monte etmek ve bunları birlikte lehimlemek için profesyonel süreçleri kullanan bir devre montaj teknolojisidir.
⭐ PCBA: "Baskı Devre Kartı Montajı"nın kısaltması, baskılı devre kartlarının (PCB) ham madde tedariğinden geçtiği, ardından SMT yüzey alma ve yerleştirme makinesinin, DIP eklentilerinin, testin ve bitirme işleminin yapıldığı tek noktadan işleme sürecini ifade eder. ürün montajı.
Not: Bir elektronik ürünün işlem sırası şu şekilde olmalıdır: PCB → SMT → PCBA.
