Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | İsim: | SMT Al ve Yerleştir Makinesi |
---|---|---|---|
Güç kaynağı: | 380AC 50HZ | Durum: | %100 Orijinal |
Ağırlık: | 1700kg | montaj hızı: | 250000CPH |
Boyut: | 2700*2300*1550mm | besleyiciler: | 68 |
PCB Kalınlığı: | 0,5-5 mm |
Ürün Açıklaması

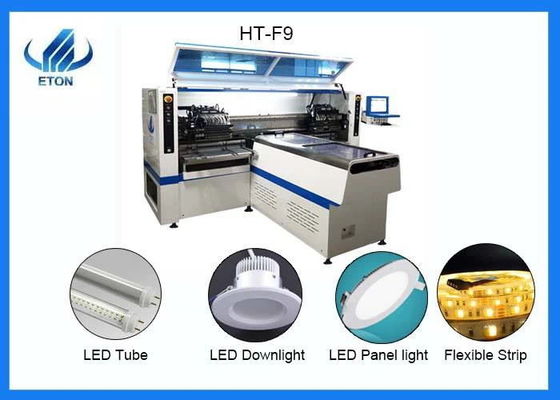

HT-F9, çift kollu manyetik lineer LED yüksek hızlı yakala ve yerleştir makinesi
1. Özel patentli teknoloji, grup toplama ve grup yapıştırma, emme nozullarının malzemeleri toplama zamanından tasarruf sağlar
2. 68 nozul, 68 besleyici, aynı anda dört farklı malzeme yamalanabilir
3. İdeal üretim kapasitesi 250000CPH'ye ulaşabilir
4. Üst düzey manyetik lineer motor ve servo motor ile X, Y Eksen sürücüsü
Parametre
Ürün adı | alma ve yerleştirme makinesi |
Modeli | HT-F9 |
PCB Uzunluğu ve Genişliği | Maks:1200*330mm Min:100*100mm |
PCB Kalınlığı | 0,5-5 mm |
Yazılım | Pencere 7 |
Görüntülemek | LED dokunmatik ekran monitör |
Tekrar Montaj Hassasiyeti | ±0,02 mm (Tekrar hassasiyeti) |
Montaj yüksekliği | ≦5mm |
Montaj Hızı | 200000~250000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
Bazı fonksiyonların açıklaması
PCB kartı, sabitleme için bir hava silindiri kullanılarak ayarlanabilir pnömatik basınçla sabitlenir.İlk olarak, konumlandırma havası silindiri, PCB kartının ayarlanan konumda durmasını sağlamak için çalışır ve ardından yan kelepçe hava silindiri, PCB kartının montaj hareket yönüne dik olmasını sağlamak için sabit ray kenarına yapışmasını sağlamak için çalışır. KAFA.Ardından, üst plaka hava silindiri, PCB kartını yatay hale getirmek için çalışır ve PCB'nin montaj sırasında hareket etmemesini ve her zaman emiş nozulu düzlemine mümkün olduğunca paralel olmasını sağlar. Yüksekliği ayarlanarak farklı PCB panoları sabitlenebilir ve ejektör piminin konumu.
Al ve yerleştir makinesi HT-F9, her biri memenin merkezini fotoğraflayarak meme aralığını ayarlamak için birer kamera olan beş kamera ile donatılmıştır;Yemlik ayarlı iki kamera, yemlik yuvasının orta ölçekli çizgisini çekerek yemlik aralığını ayarlar;İşaretleme noktası referans olarak taranarak PCB kartının montaj prosedürünü gerçekleştirmek için bir işaret kamerası kullanılır.Nozül hata ayıklama kamerası ve besleyici hata ayıklama kamerası kullanımdan önce hata ayıklama için kullanılır ve üretimde işaretleme kamerası ve nozül hata ayıklama kamerası kullanılır.
Uygulanabilir PCB kartı
1. Sert PCB: F9, 1200 * 330 mm uzunluğunda bir PCB kartı barındırabilir ve panel lambaları ve lamba tüpleri gibi sert levhalar yapmak için kullanılabilir.
2.Esnek PCB: Sert tahtalara ek olarak, bu makinenin en büyük özelliklerinden biri, dış mekan dekorasyonunda kullanılan esnek ışık şeritleri gibi yumuşak tahtaları da yapabilmesidir.
Şirket
Shenzhen Eton Otomasyon Ekipmanları co., LTD. profesyonel bir alma ve yerleştirme makinesi üreticisidir. Firmamız bağımsız olarak araştırma, geliştirme, tasarım ve üretici bir dizi yüksek hızlı kaliteli SMT alma ve yerleştirme makinesidir. Eton ayrıca kendi sanayi parkına sahiptir. Jiangxi'de.Kendi Ar-Ge üretim ve satışlarımızla güçlü bir firmayız. Devlet tarafından verilmiş bir dizi patent belgesi ve desteği aldık.Günümüzde birçok fabrikaya hizmet verdik ve iyi bir üne kavuştuk.
Servisimiz
Küresel Hizmet Ofisi: Hindistan·Türkiye·Vietnam·Mısır·Pakistan
Profesyonel çözümler: Profesyonel SMT Tam hat çözümleri sağlayın
Ücretsiz Garanti: Bir yıllık garanti fabrika servisi.Garanti süresi içinde hasar gören tüm parçalar ücretsiz olarak değiştirilecektir.
Ücretsiz Kurulum: Sorunsuz üretim için yerinde ücretsiz kurulum.
Ücretsiz Teknik Eğitim: İşletme ve bakım konusunda profesyonel eğitim.
Ücretsiz Teknik Destek: 7 * 24 teknik çevrimiçi destek.
Ücretsiz Yazılım Yükseltmesi: Kullanım ömrü boyunca ücretsiz yazılım yükseltmesi sunun
SSS
S1: Ürününüzün kullanımı güvenli olacak mı?
A: Tabii ki, sınır sensörlerini ithal ettik.Birisi çok yaklaşırsa, insan güvenliğini sağlamak için çalışmayı bırakacaktır.
S2: Ürününüzün garanti süresi ne kadardır?
C: Bir yıllık garanti süresiyle kurulumdan sonra geçerlidir
