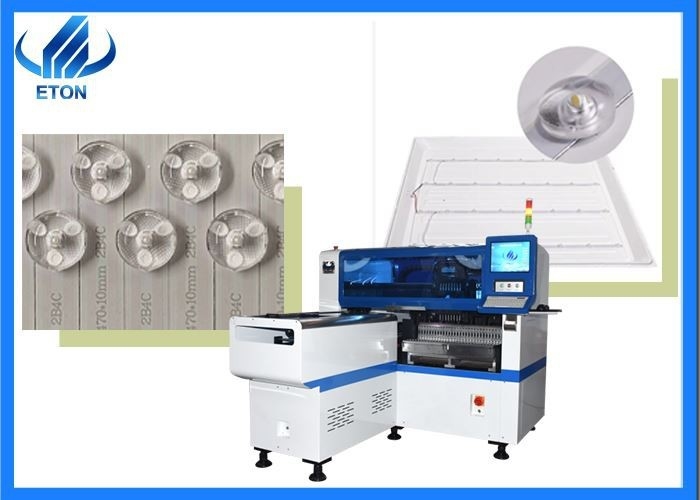

1200*500 mm lens Panel ışığı montajı
Teknik parametre

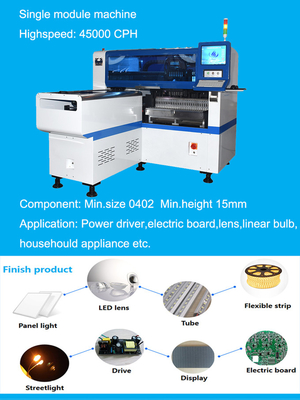

HT-E8S-1200, optimum 45000CPH kapasiteli lens üretimi için özel olarak tasarlanmış bir smt makinesidir.
| Bileşenler |
LED çipi, kapasitörler, dirençler, IC, RGB, şekilli bileşenler vb. |
| Toplam ağırlık |
1700kg |
| Montaj yüksekliği |
<15mm |
| PCB Kalınlığı |
0,5-5 mm |
| Görüntülemek |
Dokunmatik ekran |
| Montaj Modu |
Grup toplama ve ayrı yerleştirme, ayrı toplama ve ayrı yerleştirme |
| Yazılım |
Bağımsız Ar-Ge |
| Pozisyon Kamerası |
Uçuş tanımlaması için görüş + MARK düzeltmesi |
| Giriş aygıtı |
Klavye fare |
| Kamera Sayısı |
2 takım ithal kamera |
| PCB Uzunluk Genişliği |
Maks:1200*350mm Min:100*100mm |
| Montaj tekrarı Hassasiyet |
±0,04 mm çip |
| Uzunluk genişlik Yükseklik |
2550mm*1650mm *1550mm |
| Montaj Hızı |
45000 CPH(optimum) |
| PCB Sıkıştırma |
Ayarlanabilir basınçlı pnömatik |
Özellikler
1. Yaygın olarak kullanılan ürünlere sahiptir: led ampuller, DOB, güç sürücüsü, Lens, led tüp lambalar, şerit ışıklar, aşağı ışıklar, spot ışıklar, tavan lambaları vb.
2. X/Y ekseni, daha yüksek hassasiyete ve daha hızlı hıza sahip manyetik doğrusal motor kullanır.Z ekseninin her bir kafası bağımsız olarak bir servo motor tarafından kontrol edilerek doğru kurulum sağlanır.
3. Kafa yapısı, benzersiz yapı ve malzeme ve montaj yüksekliğinin bağımsız araştırma ve geliştirmesi ayarlanabilir.20MM'ye kadar birçok DOB yüksek bileşeni, daha kapsamlı uygulama için kullanılabilir.
4. Daha geniş bir bileşen yelpazesine uygulanabilir, direnç, kapasitör, IC, köprü yığını, indüktör, terminal, diyot, transistör, büyük kapasitör transformatörü, bobin ve diğer özel şekilli bileşenleri monte edebilir.
5.Kamera tanıma sistemi: yüksek hassasiyetli montaj sağlamak için görsel kamera, uçuş tanıma, Mark otomatik düzeltme, koordinat otomatik dengeleme yazılımı.
SMT üretim hattı çözümü
SMT sıva üstü montaj teknolojisidir, genellikle smt hatları yarı otomatik üretim hattı ve tam otomatik üretim hattını içerir.

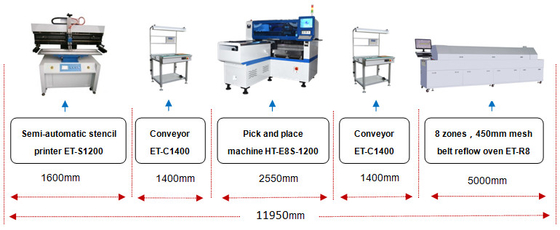

E8S-1200/600 için genellikle yarı otomatik üretim hattını benimser.Yarı otomatik hattın yerleşimi "yarı otomatik şablon yazıcı - konveyör - alma ve yerleştirme makinesi - konveyör - yeniden akış fırını" şeklindedir.
Uygulamalar ve bileşenler
Uygulamalar: her türlü led ışık LED ampuller, DOB, lens, led tüp, led şerit, aşağı ışık, masa lambası, spot ışık, tavan lambası, panel lambası, elektrik panosu, elektrikli sürücü vb.
Bileşenler: led çipleri, direnç, kapasitör, köprü doğrultucular, IC, lens, şekilli bileşenler vb.
şirket avantajları
2011 yılında kurulduğundan beri, ETON 12 yıldan fazla deneyime sahiptir.2020'de Jiangxi Eyaletinde akıllı endüstri parkı kuruldu.Ayrıca 500'den fazla çalışanı ve 50 Ar-Ge ekibi bulunmaktadır.
2022'de ETON, en yüksek montaj hızına sahip makine geliştirdi, Optimal kapasite 500000CPH'ye ulaşabilir.Ve en yeni seri-Honor serisi, min bileşeni 0201'i monte edebilir.
Nakliye ve teslimat
Nakliye yolu:
※ Hava yoluyla, numune ve küçük paket için
※ Büyük paket ve miktar için deniz yoluyla;
※ Müşterinin talep ettiği diğer yollar.
Teslimat süresi:
※ 30 gün içinde.
SSS
S: Ürün belgelendirme belgeniz var mı?
C: Ürünlerimiz CCC, CE, SRIA sertifikasına sahiptir.
S: Satış sonrası hizmete ne dersiniz?Garanti ne durumda?
C: Sorunlarınızı çözmek için profesyonel mühendislerden oluşan bir ekibimiz var.Onarım ve değiştirme gerektiren tüm parçalar garanti süresi boyunca ücretsizdir.Ayrıca size eğitim ve yerinde kurulum sağlayabilir ve makinenin uzaktan kumandasını destekleyebiliriz, makine Çince ve İngilizce arayüzü kullanır, kullanımı çok kolaydır.
S: Bir ticaret şirketi veya üretici misiniz?
Biz Ekran Yazıcısı, SMT Makinesi, Alma ve Yerleştirme Makinesi, Yeniden Akış Fırını, SMT Üretim hattı ve diğer SMT Ürünleri konusunda uzmanlaşmış profesyonel bir üreticiyiz.
