Makine ana parametresi
|
Kamera Sayısı
|
4 takım ithal kamera |
| Uçuş tanımlaması için görüş, MARK düzeltmesi |
| Montaj Hassasiyeti |
±0,04 mm |
| Montaj yüksekliği |
<15mm (Otomatik Değiştirme) |
| Montaj Hızı |
90000 CPH |
| Bileşenler |
LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. |
| Bileşenler Alanı |
0,2 mm |
| Besleme İstasyonu Sayısı |
48 ADET |
| meme sayısı |
24 ADET |
| Güç |
380AC 50HZ |
| Güç tüketimi |
8 KW |
| Çalışma ortamı |
23°C±3°C |
| Konveyör iletimi |
Maksimum uzunluk: 1200 mm |
| İletim Hızı |
＞1000 mm/sn |
| İletim Yönü |
Her iki yön (seçenek) |
| İletim modu |
Otomatik çevrimiçi sürücü |
| Hava besleme |
0,4-0,6mpa (4-6kgf/cm2)300N/dak |
| elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 2 takım |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Tahrik yolu |
Üst düzey manyetik lineer motor + Servo motor |
| besleme yolu |
Çift motorlu elektrikli besleyici |

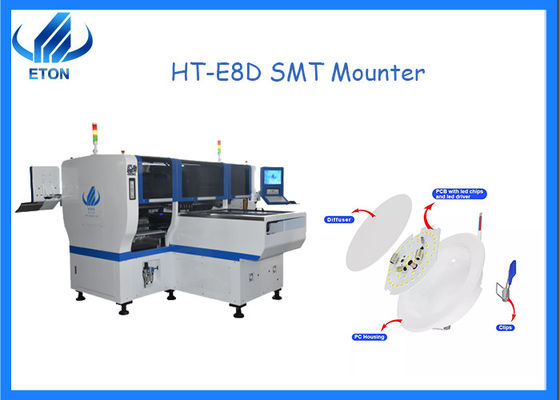

HT-E8D, çift modlu çok işlevli bir makinedir.Her modülün bağımsız olarak kontrol edilecek bir dizi programı vardır.
Çoğu fabrikanın ihtiyaçlarına uygun HT-E8D-600 ve HT-E8D-1200 iki tür modül.
Hız 90000cph'ye ulaşır, 24 ADET Montaj kafası.
HT-E8D'nin Özelliği
- PCB Maksimum boyut: 1200*300mm
- Kesintisiz malzeme yeniden yükleme işlevi
- Koordinat oluşturulduktan sonra otomatik optimizasyon
- Aynı anda iki farklı ürün kurulabilir
- Kafa sayısı, PCB kartı boyutu vb. gibi özelleştirme desteği
Çeşitli üretim senaryolarına uygulanabilir:

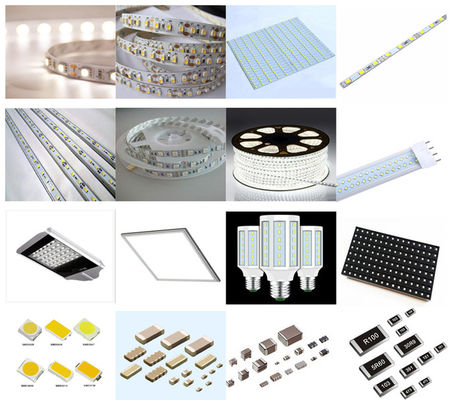

Kapasitörler, dirençler, LED3014/3020/3528/5050, IC ve şekilli bileşenleri monte edebilir.Elektrikli sürücü, elektrik panosu, lens, lineer ampul, ev aletleri vb. için geçerlidir.
Bu kadar yüksek hız, uygulanabilirlik, uygulanabilirlik ve çok yönlülük ile en popüler makinelerden biri haline geldi.
Bakım süresi 1 yıl
Bir yıl garanti, garanti süresince tamir edilmesi ve değiştirilmesi gereken her türlü parça ücretsiz olacaktır.
Yazılım ve donanım ömür boyu bakım
Ücretsiz yükseltme yazılımı, yazılım Reach'tir ve ETON tarafından geliştirilmiştir, bu nedenle ömür boyu ücretsiz yükseltme güncellemelerini destekliyoruz.
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret edin.Her yıl farklı şehirlerdeki farklı fuarlara katılıyoruz, aynı zamanda yerel müşterileri ziyaret ederek hizmetimizi destekliyoruz ve müşteri önerileri hakkında zamanında geri bildirim topluyoruz.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri sunuyoruz.Ve güncel haberleri müşterilerimizle paylaşın.
PCBA'nın beş test yöntemi
PCBA süreci karmaşıktır.Üretim ve işleme sürecinde, üretilen ürünlerin kaliteli olduğunu garanti edemeyen uygun olmayan ekipman veya çalıştırma nedeniyle çeşitli sorunlar meydana gelebilir.Bu nedenle, her ürünün kalite sorunu yaşamamasını sağlamak için PCBA testi gereklidir.
PCBA testi temel olarak beş form içerir: ICT testi, FCT testi, yaşlanma testi, yorulma testi ve zorlu ortamlarda test.
- ICT testi: açma-kapama, voltaj ve akım değerleri, dalgalanma eğrisi, genlik, gürültü vb.
- FCT testi: ic programı yazmak, tüm PCBA kartının işlevini simüle etmek, donanım ve yazılımdaki sorunları bulmak ve gerekli üretim fikstürlerini ve test raflarını donatmak gerekir.Bu test, müşteri tarafından sağlanan fonksiyonel açıklamayı ve bu testi tamamlamak için müşteri test cihazının desteğini gerektirir.
- Yorulma testi: Elektronik ürünlerde Baskılı Devre Kartının çalışma performansını geri beslemek için PCBA kartını örnekleyin, işlevi yüksek frekansta ve uzun süre çalıştırın, arıza olup olmadığını gözlemleyin ve testte arıza olasılığını değerlendirin.
- Zorlu ortamlarda test etme: PCBA kartı, tüm PCBA kartı ürünleri partisinin güvenilirliğini anlamak için rastgele numunelerin test sonuçlarını elde etmek için limit değerin sıcaklık, nem, düşme, sıçrama ve titreşimine maruz bırakılır.
- Yaşlanma testi: PCBA kartını ve elektronik ürünleri uzun süre çalıştırın, çalışmaya devam edin ve herhangi bir arıza olup olmadığını gözlemleyin.Yaşlanma testinden sonra elektronik ürünler partiler halinde satılabilir.
