Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | Başvuru: | 0.5M ,1M,5M,10M,50M,100M,500Mşerit ışığı |
---|---|---|---|
Ağırlık: | 1700kg | Boyut: | 3100*2300*1550mm |
besleyiciler: | 68 ADET | Durum: | %100 Orijinal |
Güç kaynağı: | 380AC 50HZ | montaj hızı: | 250000CPH |
Vurgulamak: | Rulodan Ruloya Şerit SMT Montaj Cihazı,Rulodan Ruloya LED SMT Montaj Cihazı,Yüksek Hızlı LED Şerit SMT Montaj Cihazı |

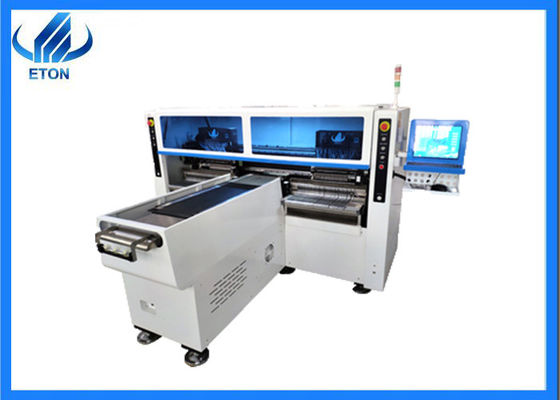

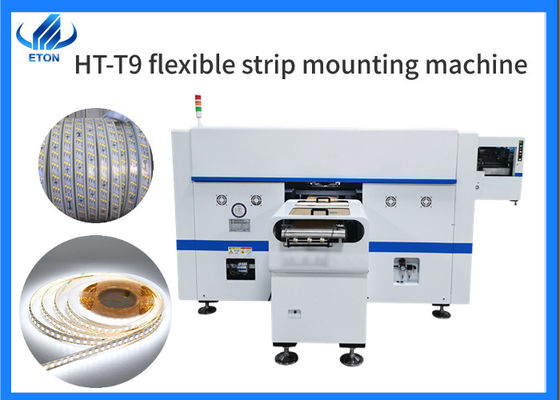

SMT Yüksek hızlı mounter LED şerit rulodan ruloya
Ürün Açıklaması
1,SMT yüksek hızlı mounter HT-T9, 68 emme nozulu ve 68 besleme istasyonu ile tasarlanmıştır.Her biri bir kol tarafından kontrol edilen 34 emiş nozulu ile iki kol tarafından kontrol edilir.Bunlardan 34 adet emiş nozulu, her biri 17 nozullu olmak üzere iki gruba ayrılmış olup, her grup servo motor ve köşe motoru ile ortaklaşa kontrol edilmektedir.
2, Bir ürünün dört farklı malzemesi aynı anda yapıştırılabilir, bu da yüksek üretkenliği etkilemeden ürün üretimini hızlandırabilir.
3, Mounter HT-T9, 5 metre, 20 metre, 50 metre veya daha fazla uzunluğa sahip yumuşak ışık şeritlerinin tek seferlik montajı için uygundur.
4, Montaj sırasında, tek bir malzeme plakası ayrı olarak eklenebilir ve aynı malzeme plakası her zaman aynı ışık çubuğuna eklenir.
5, Kalibrasyon otomatik olarak, yüksek hassasiyet, RGB için kullanılabilir.
Ekipman Detayları
Statorun kendisi kalıcı bir mıknatıstır ve hareketli stator ile manyetik kutup arasındaki etkileşim, montaj kafasının tekrarlanan hareketine neden olur.
PCB kartını belirlenen yere taşıyın, platform, yumuşak PCB kartlarının adsorpsiyonuna elverişli bir adsorpsiyon işlevine sahiptir.
Pistte bir PCB olup olmadığını tespit edin.
Parametre
Ürün adı | SMT yüksek hızlı mounter |
modeli | HT-T9 |
PCB boyutu (mm) | Maks:250*herhangi bir uzunluk |
Montaj hassasiyeti | ±0,05 mm |
Montaj yüksekliği | ≤5mm |
montaj hızı | 200000-250000CPH |
Bileşenler | LED3010/3020/5050/3525 dirençler, kapasitörler, vb. |
Bileşen alanı | 0,5 mm |
Besleme istasyonu sayısı | 68 ADET |
Kafa sayısı | 68 ADET |
konumlandırma yolu | Optik |
besleme yolu | Çift motorlu elektrikli besleyici |
X, Y Ekseni sürücü yolu | Üst düzey manyetik lineer motor ve servo motor |
paket
Ürünlerimizi paketlemek için genellikle vakumlu ahşap kutular kullanırız.Vakum çok darbeye dayanıklı olabilir ve ürünün bütünlüğünü sağlar.Paketleme için özel gereksinimleriniz varsa, bunları sizin için de sağlayabiliriz.
ŞİRKETİMİZ
On yılı aşkın bir geçmişimiz var
ETON, SMT yüksek hızlı alma ve yerleştirme makinesinin Ar-Ge, üretim, satış ve servisine odaklanan bir üretim ve süreç çözümü sağlayıcısıdır. ETON, 12 yıldır bu sektörde uzmanlaşmıştır.
Birçok onurun tadını çıkarıyoruz
ETON, küresel optoelektronik yüksek hızlı yakala ve yerleştir makinesinin lider üreticisidir ve ürünleri Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. dahil olmak üzere 20'den fazla ülke ve bölgeye ihraç edilmektedir.ETON, 9 buluş patenti, 112 uygulama patenti, 12 yazılım telif hakkı da dahil olmak üzere bir dizi fikri mülkiyet teknolojisine sahiptir.ETON, " Shenzhen yüksek teknoloji kuruluşu "" Guangdong yüksek teknoloji kuruluşu "" Çin yüksek teknoloji kuruluşu "" Shenzhen TOP Brand "" 2015 LED Teknolojisi Yenilik Ödülü " " 4. Çin LED İlk Yenilik Ödülü " " Sektöre Özel Katkı Ödül" vb.
