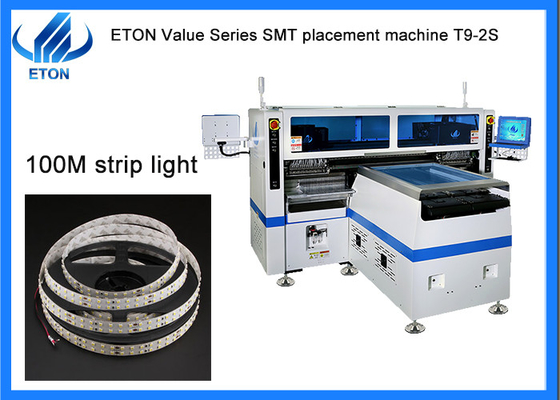

İki kez seçin ve bir kez yerleştirin 144 ADET kafa SMT Yerleştirme makinesi
Makine ana özellikleri
- Geniş bileşen yelpazesi: Yüksek hızlı modüler kafalar, LED 3014/3020/2835/5050 ve dirençler, kapasitörler, köprü doğrultucular vb. için geçerlidir.
- Eşsiz tasarım bileşeni kaçak tespiti ve bağımsız bileşen doldurma işlevi.Tanıma kamerası, PCB'nin bileşen sızdırma konumunu kaydeder ve eksik bileşeni buna göre doldurur.
- Ultra yüksek hız kapasitesi: 500.000 CPH
- Yüksek hızlı makine serisini destekleyen akıllı elektrikli besleyici.
- Taşıma platformunu çeşitli rulodan ruloya şeride göre ayarlayın, aralık 250±10 mm, maksimum uzunluk aralığı döngü başına 1M'dir.
- Besleme istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek üzere grup toplama ve grup yerleştirme elde etmek için esnek bir şekilde ayarlanabilir.
- Besleme istasyonu aralığı, aynı anda dört çeşit malzeme yerleştirmenin iki katıdır.
- Tanımlama tarihi ile otomatik üretim, eksik bileşeni otomatik olarak düzeltin ve doldurun.
- Uçuş tanıma kamerası, bileşenlerin varlığını veya yokluğunu tespit etmek için duraklama yok, bileşen adsorpsiyon durumu, yerleştirme hatalarını önler.
- Sıkıştırma çubuğu, montaj kafası tarafından alınan malzemeleri düzeltmek için hava silindiri tarafından tahrik edilir.
- Eksik bileşeni otomatik olarak doldurma fonksiyonu ile endüstri 4.0 İnsansız Atölyeyi gerçekleştirin.
- CE standartları ile şikayet.
Makine ana parametresi
| modeli |
T9-2S |
| Boyut |
(U)3454*(G)3035*(Y)1777 mm |
| Toplam ağırlık |
3100 kilo |
| PCB boyutu |
250(±10)mm* Herhangi bir uzunluk |
| PCB kalınlığı |
0,1-0,5 mm |
| PCB sıkma |
Vakum adsorpsiyonu, silindir sıkıştırma, iz genişliği ayarlanabilir |
| montaj yolu |
Grup toplama ve grup yerleştirme |
| Montaj modu |
Çift ray + Dört grup yerleştirme kafası |
| kamera sayısı |
10 takım (Dijital kamera) |
| Yazılım |
Bağımsız Ar-Ge |
| Hassasiyeti tekrarla |
±0,05 mm |
| Montaj yüksekliği |
≦5 mm |
| montaj hızı |
Çift taraflı: 500.000 CPH
Tek taraf: 250.000 CPH (Optimum hız)
|
| Bileşen aralığı |
LED 3014/3020/2835/5050 ve dirençler, kapasitörler, köprü doğrultucular vb. |
| Güç tüketimi |
9.6 kW |
| Besleme istasyonu sayısı |
Çift Taraf: 136 ADET (Tek Taraf: 68 ADET) |
| meme sayısı |
Çift Taraf: 136 ADET (Tek Taraf: 68 ADET) |

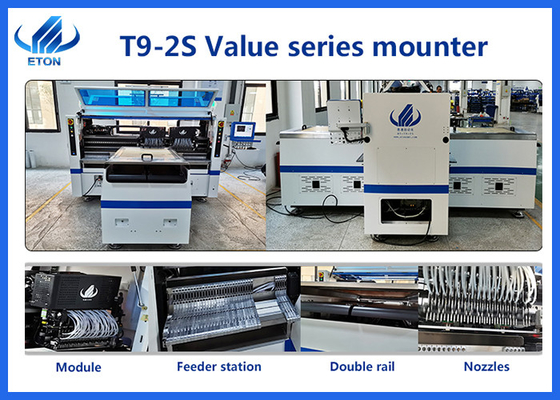

Makine ana parçası
SMT Hattı çözümü
Sertifikalar
SMT makinesinde deneyimli bir üretici olarak, üretim ve denetim için kazandığımız Ar-Ge departmanımızla 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisi elde ettik.Ayrıca denizaşırı sertifikaları CE, CCC, SIRA olarak kazandı.
vesaire.
Pazar
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. dahil olmak üzere 30'dan fazla ülke ve bölgeye ihraç edilmiştir. İşte büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK , KENDAL, RangDong, UNISTAR vb.
Paketler
Paket adımımız üflemeyi takip etmektir:
ADIM 1: Tozu ve suyu önlemek için film paketleme;
ADIM 2: Makinenin dışını korumak için bir köpük pamuklu streç filmle paketleme;
ADIM 3: Taşıma sırasında kuru tutmak için vakumlu kağıt paketi ve nem geçirmez çanta;
ADIM 4: Makinenin güvenliğini sağlamak için sağlam ahşap kutularla donatın, ardından kamyonlarla belirtilen limana taşıyın.
Teslimat: deniz, hava, kara taşımacılığı.
