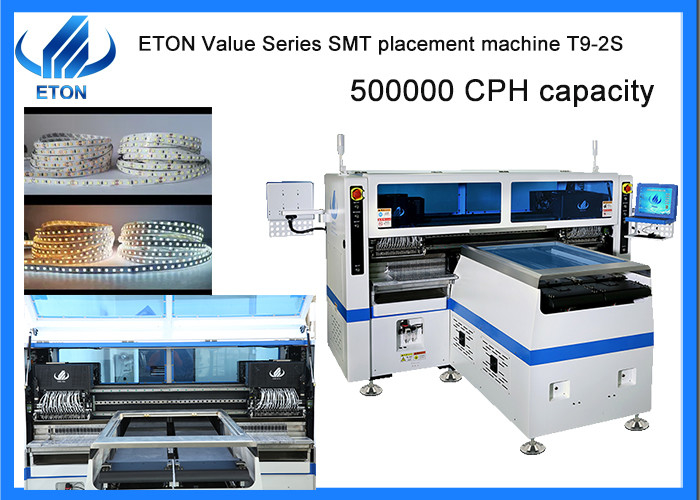

Ar-Ge yazılımı 100m şerit ışık yapımı SMT yerleştirme mounter

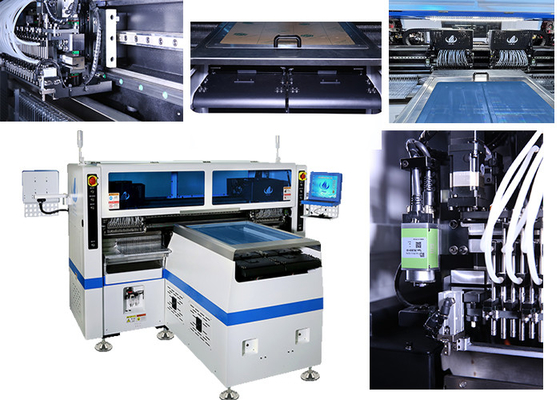

Makine ana özellikleri
- Geniş bileşen yelpazesi: Yüksek hızlı modüler kafalar, LED 3014/3020/2835/5050 ve dirençler, kapasitörler, köprü doğrultucular vb. için geçerlidir.
- Eşsiz tasarım bileşeni kaçak tespiti ve bağımsız bileşen doldurma işlevi.Tanıma kamerası, PCB'nin bileşen sızdırma konumunu kaydeder ve eksik bileşeni buna göre doldurur.
- Ultra yüksek hız kapasitesi: 500.000 CPH
- Yüksek hızlı makine serisini destekleyen akıllı elektrikli besleyici.
- Taşıma platformunu çeşitli rulodan ruloya şeride göre ayarlayın, aralık 250±10 mm, maksimum uzunluk aralığı döngü başına 1M'dir.
- Besleme istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek üzere grup toplama ve grup yerleştirme elde etmek için esnek bir şekilde ayarlanabilir.
- Besleme istasyonu aralığı, aynı anda dört çeşit malzeme yerleştirmenin iki katıdır.
- Tanımlama tarihi ile otomatik üretim, eksik bileşeni otomatik olarak düzeltin ve doldurun.
- Uçuş tanıma kamerası, bileşenlerin varlığını veya yokluğunu tespit etmek için duraklama yok, bileşen adsorpsiyon durumu, yerleştirme hatalarını önler.
- Sıkıştırma çubuğu, montaj kafası tarafından alınan malzemeleri düzeltmek için hava silindiri tarafından tahrik edilir.
- Eksik bileşeni otomatik olarak doldurma fonksiyonu ile endüstri 4.0 İnsansız Atölyeyi gerçekleştirin.
- CE standartları ile şikayet.
Makine ana parametresi
| modeli |
T9-2S |
| Boyut |
(U)3454*(G)3035*(Y)1777 mm |
| Toplam ağırlık |
3100 kilo |
| PCB boyutu |
250(±10)mm* Herhangi bir uzunluk |
| PCB kalınlığı |
0,1-0,5 mm |
| PCB sıkma |
Vakum adsorpsiyonu, silindir sıkıştırma, iz genişliği ayarlanabilir |
| montaj yolu |
Grup toplama ve grup yerleştirme |
| Montaj modu |
Çift ray + Dört grup yerleştirme kafası |
| kamera sayısı |
10 takım (Dijital kamera) |
| Yazılım |
Bağımsız Ar-Ge |
| Hassasiyeti tekrarla |
±0,05 mm |
| Montaj yüksekliği |
≦5 mm |
| montaj hızı |
Çift taraflı: 500.000 CPH
Tek taraf: 250.000 CPH (Optimum hız)
|
| Bileşen aralığı |
LED 3014/3020/2835/5050 ve dirençler, kapasitörler, köprü doğrultucular vb. |
| Güç tüketimi |
9.6 kW |
| Besleme istasyonu sayısı |
Çift Taraf: 136 ADET (Tek Taraf: 68 ADET) |
| meme sayısı |
Çift Taraf: 136 ADET (Tek Taraf: 68 ADET) |
SMT Hattı çözümü
Fuarlarımız
30'dan fazla ülke ve bölge ile SMT yakala ve yerleştir makinesi ticaretinde deneyimli bir şirket olarak Eton, Hindistan Mumbai Fuarı, Hindistan Delhi Fuarı, Mısır Fuarı, Türkiye Fuarı, Pakistan Fuarı gibi birçok yabancı ülke fuarına katıldı. Ayrıca Guangzhou Guangya Fuarı, Şanghay Münih Fuarı, Chongqing LED ışık Fuarı vb.
Paketler
Adım 1: Makineye toz ve su girmesini önlemek için film paketinde paketleme
Adım 2: Makinenin dışını korumak için köpük pamukla paketleme
Adım 3: Nakliye sırasında makinenin kuru kalması için vakumlu pakette paketleme
4. Adım: Belirtilen limana kamyonla nakliye
Hizmet
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret edin.Her yıl farklı şehirlerdeki farklı fuarlara katılıyoruz, aynı zamanda yerel müşterileri ziyaret ederek hizmetimizi destekliyoruz ve müşteri önerileri hakkında zamanında geri bildirim topluyoruz.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri sunuyoruz.Ve güncel haberleri müşterilerimizle paylaşın
Yerinde hizmet
Hindistan'da Bombay ve Yeni Delhi gibi bazı resmi sitelerimiz var, ayrıca Mısır, Türkiye'de mühendislerimiz ile zamanında hizmet verebilen sitelerimiz var.
İhtiyaçlarınıza göre, özel kıdemli mühendis ücretsiz kurulum için fabrikanıza gelecek ve makineyi nasıl çalıştıracağınızı size öğretecektir.
