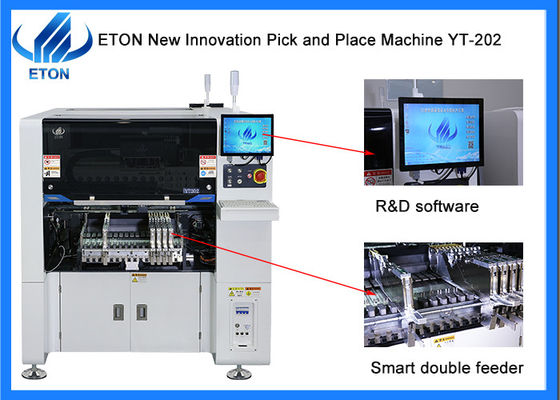

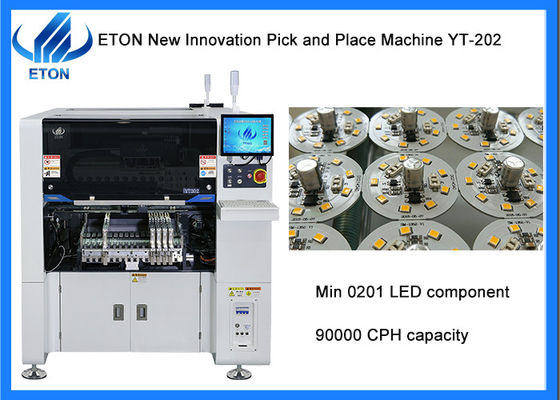

Maksimum yükseklik 15 mm DOB ampul alma ve yerleştirme makinesi
Makine ana özellikleri
- Yüksek hızlı çoklu modüler kafayı benimseyin, ultra küçük çipe uygulayın 0201~10 mm büyük çip, daha geniş bileşen aralığı;
- Yepyeni uçuş görüş kamerası: Tanıma performansını artırın, 10 mm*10 mm'ye kadar boyut;
- Vakum algılama cihazı: Ekipmanın kararlılığını ve ürünün güvenilirliğini artıran, bağımsız algılama işlevine sahip her yerleştirme başlığı;
- Ultra yüksek hız kapasitesi: Üst düzey manyetik lineer motor, servo sistem ve çok işlevli modüler kafa benimseyin, kapasite geleneksel makineye kıyasla %25 artırıldı, optimum hız 90000 CPH'ye ulaştı;
- Yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası;
- Yüksek doğruluklu İşaret tanıma kamerasını sabit uçuş görüş kamerası ile birleştirin, yerleştirme doğruluğunu sağlayın;
- Yerleştirme kafası bağımsız vakum algılamayı benimser, yerleştirme performansını artırır;
- Çevrimdışı programlama, geçiş döngüsünden tasarruf edin;
- Yazılım AI akıllı öğrenme işlevi ve otomatik optimizasyon işlevi.
- İki kızak, 10 iş mili*2 Kızak, toplam 20 iş mili;
- Esnek PCB işleme özellikleri, çift ray, her iki portal da aynı büyük PCB'yi aynı anda monte ederek esnek üretimi gerçekleştirebilir.
Makine ana parametresi
| modeli |
YT-202 |
| PCB boyutu |
Maksimum boyut: 500*450 mm(Tek taraflı)
500*300(Çift taraflı)
Minimum boyut: 50*50 mm
|
| PCB kalınlığı |
0,5-4,5 mm |
| PCB sıkma |
Silindir sıkıştırma, iz genişliği ayarlanabilir |
| Yazılım |
Bağımsız Ar-Ge |
| Üretim yönetimi MES sistemi |
Özelleştirilmiş (Opsiyon) |
| Çevrimdışı programlama |
Mevcut |
| Kamera |
Baş uçuşu görüş tanıma bileşeni
Görüş hizalaması + İşaret düzeltmesi
|
| Hassasiyeti tekrarla |
±0,02 mm |
| Montaj yüksekliği |
≦15 mm |
| Konum modu |
Optik |
| optimum hız |
90000 CPH |
| Bileşen aralığı |
Min 0201~10 mm paketler ve IC vb. |
| Konum modu |
Optik |
| Kafa sayısı |
Çift taraflı: 20 ADET
Tek taraf: 10 ADET
|
| besleme yolu |
Akıllı çift kafalı besleyici |
| X,Y,Z Ekseni sürücü yolu |
Yüksek kaliteli manyetik lineer motor + Servo motor |
Sertifikalar
SMT makinesinde deneyimli bir üretici olarak, üretim ve denetim için kazandığımız Ar-Ge departmanımızla 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisi elde ettik.Ayrıca denizaşırı sertifikaları CE, CCC, SIRA olarak kazandı.
vesaire.
Hizmet
- Müşterilerimizin ihtiyaçları için tüm hat çözümlerini sunuyoruz.
- Hindistan'da Bombay, Dammam ve Yeni Delhi gibi bazı resmi sitelerimiz var, ayrıca Mısır, Türkiye'de mühendislerimizle zamanında hizmet verebilen sitelerimiz var.
- Makinemizi satın aldığınız sürece, makineyi nasıl çalıştıracağınızı öğrenene kadar mühendislerimizin sizin için ücretsiz hata ayıklama ve eğitim kurmasını sağlayacağız.
- Gerekirse, Çinli mühendisler ücretsiz kurulum için fabrikanıza gelecek ve makineyi nasıl çalıştıracağınızı size öğreteceklerdir.
- Makine yazılımının ücretsiz güncellenmesi.
- Makinenin durumunu kontrol etmek veya test etmek için mühendislerimizi fabrikanızı ziyaret edecek şekilde ayarlayacağız.
- Herhangi bir sorununuz varsa, istediğiniz zaman bizimle iletişime geçebilirsiniz, sorununuzu zamanında çözmek için 24 saat hizmetimiz var.
Fuarlarımız
Eton, Hindistan Mumbai Fuarı, Hindistan Delhi Fuarı, Mısır Fuarı, Türkiye Fuarı, Pakistan Fuarı gibi birçok yabancı ülke fuarına katılmış ve 30'dan fazla ülke ile ticaret yapmıştır.Ayrıca, Guangzhou Guangya Fuarı, Şangay Münih Fuarı, Chongqing LED ışık Fuarı vb.
SSS
S. Ürünlerinizin gerçek hızı nedir?
A. Bileşenlerin sayısı, PCB kartını gönderme ve kartı alma süresi vb. gibi birçok faktör tarafından kısıtlanan makinenin gerçek hızı için. Ve gerçek ürünler ve ihtiyaçlar için karar verilir.
S. Makine montajını bir PCB kartında kaç bileşen seçip yerleştirebilirsiniz?
A. Bu, müşterilerimizin ihtiyaçları ve PCB kartının boyutu içindir.
S. Makineniz esas olarak hangi bileşenleri monte ediyor?
A. IC, LED çipi, dirençler, kapasitörler ve lens gibi şekilli bileşenleri monte edebilen çok işlevli alma ve yerleştirme makinesi için.Yüksek hızlı mounter makine montaj bileşenleri LED3014/3020/35285050, dirençler, kapasitörler ve redresörlerdir.
