Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Montaj Kapasitesi: | 45000CPH | montaj bileşenleri: | Çeşitli bileşenler |
---|---|---|---|
Montaj Maliyeti: | Düşük maliyetli | Montaj tipi: | Otomatik |
Ürün adı: | SMT Montaj Makinesi | X,Y,Z Ekseni: | Manyetik doğrusal motor + Servo motor |
Vurgulamak: | 1200 * 500mm SMT Chip Mounter,LED Aydınlatma için SMT Chip Mounter,Tüm LED İçin SMT Montaj Makinesi |

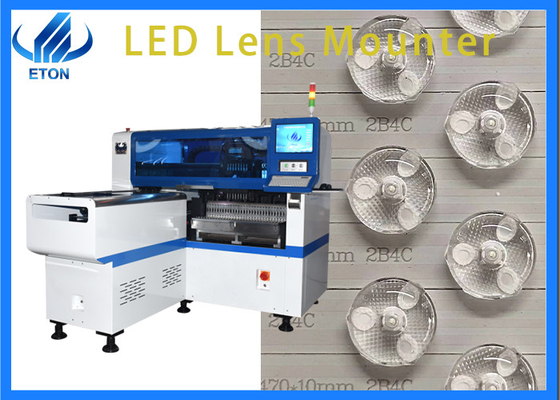

HT-E8S SMT Montaj Makinesi: Ampul, Panel Lambası, Şerit Lamba için 45000CPH montaj makinesi
Parametre
PCB boyutu | Maks:1200*500mm Min:100*100mm |
PCB kalınlığı | 0,5-5 mm |
PCB sıkma | Ayarlanabilir basınçlı pnömatik |
Montaj modu | Almak için ayırın ve yapıştırmak için ayırın |
Montaj yüksekliği | <15mm |
Montaj hassasiyeti | ±0,04 mm |
montaj hızı | 45000CPH |
Bileşen alanı | 0,2 mm |
Ürün Açıklaması
1. Çeşitli PCBA üretirken aynı zamanda lensler, IC ve çeşitli özel şekilli bileşenleri de monte edebilir. Minimum montaj bileşenleri aralığı 0402, maksimum montaj bileşenleri aralığı 15 mm ve bileşenlerin maksimum genişlik açıklığı 17 mm'dir.Üretim kapasitesi 45000 CPH'ye ulaşabilir (en iyi koşullarımız). |
2. Kılavuz ray iletiminin maksimum uzunluğu 1200 mm'dir, bu da bu modelin farklı ürünlerle yapıştırılabileceği anlamına gelir.100 * 100 ampul PCB kartından 1200 * 500mm LED tüp PCB kartına. |
3. Tek modlu grubun sahip olduğu12 emiş nozulu ve 28 besleyici,her kafa bir servo motor tarafından kontrol edilir, ikisi birlikte çalışır.Ampullerin dairesel hali gibi farklı açılara sahip PCB panoları monte edilebilir |
cihaz
Bu makine yurtiçinde ve yurtdışında yaygın olarak kullanılmaktadır ve müşteriler tarafından iyi karşılanmaktadır.
Çeşitli ürünler gibi çeşitli ürünleri monte etmek için kullanılan çok işlevli bir makinedir.lambalar, sürücüler, ekranlar, lensler, devre kartları vb.
Doğru tanıma: uçuş tanıma görsel hizalama, MARK düzeltme

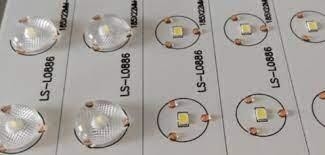

PCB'nin boyutu, çeşitli ampulleri ve lambaları monte etmek için uygun olan 1200*500'dür.

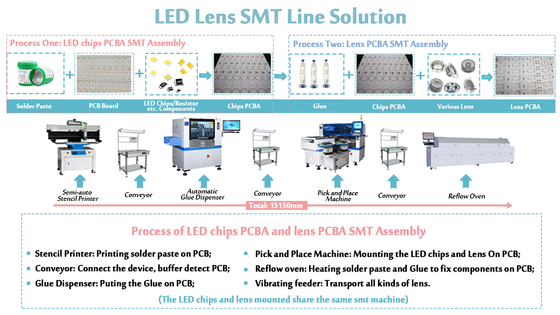

Üretim hattı
Vakumlu yükleyici/boşaltıcı:SMT üretim hattının terminali için kullanılır, çok taraflı PCB'yi geri çeker
kart, ana bilgisayardan kart çıkış sinyalini alır, PCB kartını birer birer alır ve
depolama için PCB'yi malzeme çerçevesine iter.
Otomatik yazıcı makinesi: Lehimlemeye hazırlanmak için PCB kartına lehim pastası sızdıran bir cihaz
bileşenleri.
Tek konveyörr:SMT üretim hatları arasındaki bağlantı için, PCB tamponlama, inceleme için de kullanılabilir.
test etme veya elektronik bileşen ekleme.
Al ve yerleştir makinesi:Yüzeye montaj bileşenlerini PCB üzerindeki sabit konumlara doğru bir şekilde monte edin
Yeniden akış bölgesi:Yüzeye montaj bileşenlerini PCB'ye sıkıca bağlamak için lehim pastasını eritin
Şirket Profili
1.ETON'da bir10'dan fazlaSMT makine endüstrisinde yıllık tarih.
2.ETON1 numaraÇin'de yakala ve yerleştir makineleri markası.
3. En hızlı hız ulaşır500000CPHve hassasiyet ulaşır0201mM.
4. Ücretsiz sağlayın Yazılım güncellemesiömür
5. sağlayabiliriztüm SMT üretim hattı
6.sanayi parkına sahiptir.52000kontrol edilebilen metrekarekalitekaynaktan
SSS
1: Bir fabrika veya ticaret şirketi misiniz?
C: Profesyonel bir mounter üreticisiyiz. Ve kendi marka mounter üretim hattımız var.
2: kurulum hizmeti veriyor musunuz?
C: Hindistan, Türkiye ve Mısır'da mühendislerimiz var.
3: Teslim tarihiniz nedir?
Teslim tarihi, tam ödeme yapıldıktan sonra yaklaşık 20 gündür.
4: Fiyata nozullar ve besleyiciler dahil mi?
C: Nozulları ve besleyicileri dahil etmiyoruz, çünkü her müşteri farklı nozullar ve besleyiciler gerektiriyor.
5:Şirketiniz sadece Mounter mı satın alıyor?
C; Ayrıca pano makinesi, pcb un-loader, convery, yarı otomatik stencil printe ve otomatik de sağlıyoruz
şablon baskı.
