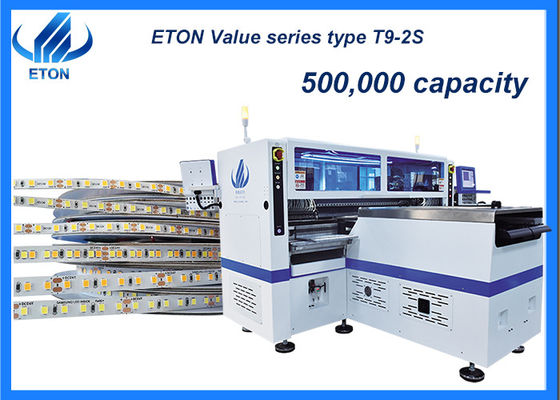

SIRA Çift Raylı Alma ve Yerleştirme Makinesi Dört Gruplu Yerleştirme Kafaları 136 Besleme İstasyonları
Alma ve Yerleştirme Makinesi T9-2S Üretim Tanıtımı
1. Yüksek Hızlı Modüler Kafa, ETON Tech Ayarlanabilir Yerleştirme Kafası.
2. 3014/3020/2835/5050 direnç, kondansatör, köprü doğrultucu vb.
3. Bileşen toplama konumu, PCB ped aralığına göre ayarlanabilir, min. 6,5 mm.
4. Benzersiz Tasarım Bileşeni Sızıntı Tespiti ve Bireysel Bileşen Doldurma İşlevi: Tanıma kamerası, PCB'nin bileşen sızıntı konumunu kaydeder ve eksik bileşeni buna göre doldurur.
5. Ultra yüksek hızlı Kapasite: Yerleştirme kafası, iki kez toplama ve bir kez yerleştirme yöntemini benimser.İyileştirilmiş yerleştirme yolu ile yerleştirme süresi büyük ölçüde en aza indirildi, mükemmel optimum kapasite 500000CPH'ye ulaştı.
6. Taşıma platformunu çeşitli rulodan ruloya şerit, aralık 250士10mm'ye göre ayarlayın, maksimum uzunluk aralığı döngü başına 1M'dir.
7. Besleme istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek üzere grup toplama ve grup yerleştirme elde etmek için esnek bir şekilde ayarlanabilir.
8. Besleme istasyonu aralığı, yerleştirme kafasının iki katıdır, aynı anda dört çeşit malzeme üretebilir.
9. Yüksek hızlı makine serisini destekleyen akıllı elektrikli besleyici.
10. Uçuş tanıma kamerası, bileşenlerin varlığını veya yokluğunu tespit etmek için duraklama yok, bileşen adsorpsiyon durumu, yerleştirme hatalarını önler.
11. Tanımlama verileri ile otomatik üretim, düzeltme ve eksik bileşeni otomatik olarak doldurun.
12. Sıkıştırma çubuğu, montaj kafası tarafından alınan malzemeleri düzeltmek için hava silindiri tarafından tahrik edilir.
13. Eksik bileşeni otomatik olarak atma fonksiyonu ile Endüstri 4.0 İnsansız Atölyeyi gerçekleştirin.CE standartlarına uygundur.
T9-2S Teknik Parametre
| Boyut |
3454*3035*1777mm |
| PCB Boyutu |
250(±10)mm*herhangi bir uzunluk |
| PCB Kalınlığı |
0,1~0,5mm |
| montaj yolu |
Grup toplama ve grup yerleştirme |
| Montaj hassasiyeti |
±0,05 mm |
| Montaj yüksekliği |
≤5mm |
| montaj hızı |
Çift taraflı: 500000CPH
Tek taraf:250000CPH(Optimum hız)
|
| Bileşenler |
LED 3014/3020/2835/5050 ve dirençler, kapasitörler, köprü doğrultucular vb. |
| Montaj modu |
Çift ray + Dört grup yerleştirme kafası |
| Besleme istasyonu sayısı |
Çift taraflı: 136 ADET (tek taraflı: 68 ADET) |
| kafa sayısı |
Çift taraflı: 136 ADET (tek taraflı: 68 ADET) |
| Güç |
380AC 50Hz |
| Güç tüketimi |
9.6 kW |
| X,Y,Z Ekseni sürücü yolu |
Üst düzey manyetik lineer motor ve servo motor |

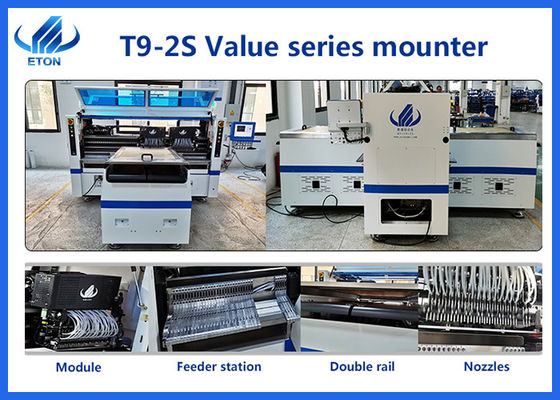

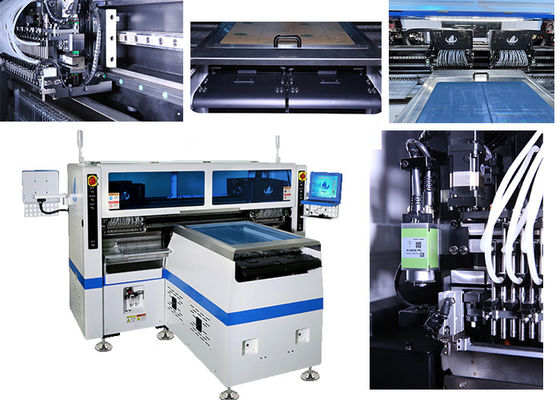

T9-2S Resimleri
HT- uygulamasıT9
5M,10M,25M, 50M veya herhangi bir uzunluktaki esnek şeride ve Rulodan Ruloya uygulayın.
şirket tanıtımı
Sertifikasyon
Biz CE, SIRA, CCC, ISO "İyi bilinen marka" ve birçok teknoloji patenti ile ödüllendirilen yüksek teknoloji kuruluşuyuz, 9 buluş patentimiz, 112 pratik patentimiz, 12 yazılım patentimiz var ve LED ışık üretim hattı programında zengin deneyime (8 yıldan fazla) sahibiz.
Alma ve Yerleştirme Makinesinin Paketlenmesi ve Teslimatı
Tüm makineler resimlerdeki gibi vakumlu ve ahşap ambalajlıdır.
Adım 1. Film paketleme
Makinenin toz, su, çarpma ve sallanmasını önleyin.
Adım 2. Köpük + film ambalajı ekleyin
Çift güvenli koruma, makinenin çarpmasını ve sallanmasını önleyin.
Adım 3. Benzersiz kalay folyo ambalajı
Kalay folyo ambalajı eklemek, filmin sıfırdan kırılmasını önleyebilir.
Adım 4. özelleştirilmiş Güçlü ahşap karton ambalaj
Okyanus gemisi için özelleştirilmiş güçlü ahşap ambalaj, Makineler ahşap kartonda sabitlenir, çarpışmayı ve şoku etkili bir şekilde önler.
Satış sonrası hizmetlerimizAl ve Yerleştir Makinesinin
Makine garanti süresi içinde size ücretsiz parça gönderimi sağlıyoruz ve mühendislerimiz fabrikanızı ziyaret ederek makinenizin sorununu çözmenize yardımcı olacak.
Mühendis site servis kurulumu ve eğitimi.
Bakımını ve kullanımını öğrendikten sonra hizmetimizden memnun kalacaksınız.
Bakım Süresi: 1 yıl.(tüm makine, tamir edilmesi veya değiştirilmesi gereken herhangi bir parça ücretsiz olacaktır)
Yazılımın yükseltilmesi ücretsiz olacaktır.
Müşteriyi düzenli olarak ziyaret edin ve bilgi toplayın.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın.
SSSAl ve Yerleştir Makinesinin
Q:Makineyi kullanmak zor mu?
C: Hayır, hiç değil.Daha önceki müşterilerimiz için en fazla 5 gün makine kullanmayı öğrenmek için yeterlidir.
Q:Makinelerinizin kalite belgeleri var mı?
A: CE, SIRA, CCC, ISO "iyi bilinen marka" ve birçok teknoloji patenti ile ödüllendirilen yüksek teknoloji kuruluşuyuz ve LED ışık üretim hattı programında zengin deneyime (8 yıldan fazla) sahibiz.
Q:Ödeme koşulları nedir?Ticaret terimi ne olacak?
A: T/T tamam.FOB Shenzhen'i seçebilirsiniz.
Q:Teslimat süreniz nedir?
A: genellikle yatırıldıktan 30 gün sonra, envanterimiz varsa, zaman ileri alınabilir.
Q:Herhangi bir kalite garantisi var mı?
C: Önce kaliteye, müşteri odaklılığa, Sürekli iyileştirmeye bağlıyız!
