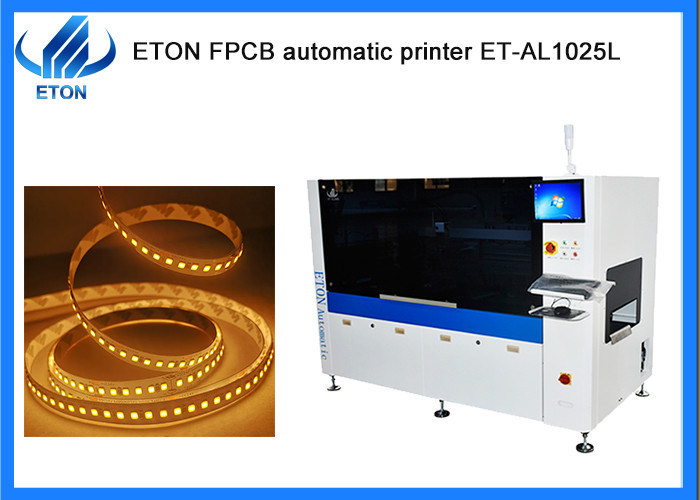

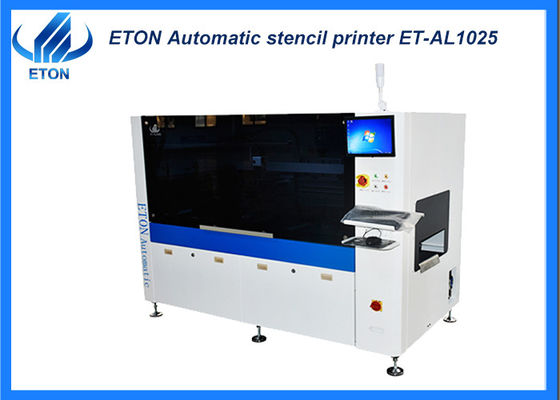

Otomatik yazıcıgörüş hizalama sistemiLED FPCB kartı baskısı için
makine konfigürasyonu
● Programlanabilir süspansiyonlu baskı kafası;
* İki set kademeli motor sürücüsü, ön ve arka sıyırıcının basıncı, sıyırıcı malzemenin yorulma deformasyonunun neden olduğu ön ve arka baskının tutarsızlığını sağlamak için ayrı ayrı ayarlanabilir;
* Darbeyi etkili bir şekilde kontrol edin, baskı verimliliğini artırın ve lehim pastasının sızmasını önleyin;
● Standart paslanmaz çelik sıyırıcı, benzersiz tasarım, bıçağın hizmet ömrünü uzatır;
● Aşağı doğru görüş hizalama sistemi;
● CNC kılavuz ray ayarı;
● Endüstriyel kontrollü bilgisayar, Windows XP arayüzü işletim sistemi;
● Yerleşik yazılım teşhis sistemi;
● SMEMA arayüzü.
Teknik parametre
| Ekran Çerçeveleri |
Minimum Boyut |
850mm |
| Maksimum Boyut |
550mm |
| Kalınlık |
25~45mm |
| FPCB Minimum Boyut |
50mm |
| FPCB Maksimum Boyut |
260mm |
| FPCB Kalınlığı |
0,5~5mm |
| FPCB Çarpıklığı |
Maks.FPCB köşegeni %1 |
| Taşıma Yüksekliği |
900±40mm |
| Ulaşım Yönü |
Sol sağ |
| Taşıma Hızı |
Max 1000mm/S Programlanabilir (Ayarlanabilir) |
| Pano Konumu |
Destek sistemi |
Platform kaldırma gerilimi |
| Sıkıştırma Sistemi |
Kenar kelepçesi sabit |
| Baskı kafası |
İki bağımsız motorlu baskı kafası |
| Silecek Hızı |
6~300mm/sn |
| Silecek Basıncı |
0~10Kg/cm2 |
| Silecek Açısı |
55°(Standart) |
| Silecek Tipi |
Paslanmaz çelik (Standart), plastik |
| Şablon Ayırma Hızı |
0.1~20mm/sn Programlanabilir |
| Temizleme Sistemi |
manuel temizlik |
| Tablo Ayar aralıkları |
X:±5mm;Y:±5mm;θ:±2° |
| makine |
| Pozisyon Doğruluğunu Tekrarla |
±0,01 mm |
| Baskı Doğruluğu |
±0,025 mm |
| Devir süresi |
≤9s (Yazdırma ve Temizleme Hariç) |
| Hava Gerekli |
4,5~6Kg/cm2 |
| Güç girişi |
AC:220±10%,50/60HZ 1Φ 1.5KW |
| Kontrol metodu |
Bilgisayar Kontrolü |
| Makine Boyutları |
1754(B)X1249(G)X1600(Y)mm |
| Makina ağırlığı |
Yaklaşık:600Kg |
| Plaka yüksekliği üzerinde FPCB taşıma |
20mm |
Sergilerimiz
Eton, Hindistan Mumbai Fuarı, Hindistan Delhi Fuarı, Mısır Fuarı, Türkiye Fuarı, Pakistan Fuarı gibi birçok yabancı ülke fuarına katılmış ve 30'dan fazla ülke ile ticaret yapmıştır.Ayrıca, Guangzhou Guangya Fuarı, Şangay Münih Fuarı, Chongqing LED ışık Fuarı vb.
Hizmet
Satış öncesi hizmet
Uygun üretim planı sağlayın
Tesis elektrik ekipmanı ve düzeni konusunda tavsiyelerde bulunmak
satış hizmeti
Makine durumunu zamanında bildirin
Test makinesi videosunu takip edin ve gönderin
Satış sonrası servis
Yazılım ömür boyu yükseltme
Çevrimiçi sorunlarla ilgilenmek için 24 saat
Mühendisler, çalışmayı öğretmek ve makinede hata ayıklamak için tesise gelebilir
Düzenli ziyaret (bir yıllık garanti süresi, ücretsiz yedek parça; garantiden sonra yılda bir veya iki kez)
Nakliye ve teslimat
Nakliye yolu:
※ Hava yoluyla, numune ve küçük paket için
※ Büyük paket ve miktar için deniz yoluyla;
※ Müşterinin talep ettiği diğer yollar.
Teslimat süresi:
※ 30 gün içinde.
SSS
S. Ürünlerinizin gerçek hızı nedir?
A. Bileşenlerin sayısı, PCB kartını gönderme ve kartı alma süresi vb. gibi birçok faktör tarafından kısıtlanan makinenin gerçek hızı için. Ve gerçek ürünler ve ihtiyaçlar için karar verilir.
S. Makine montajını bir PCB kartına kaç bileşen alıp yerleştirebilirsiniz?
A. Bu, müşterilerimizin ihtiyaçları ve PCB kartının boyutu içindir.
S. Makineniz günde kaç ürün üretebilir?
A. Makinemizin kapasitesi, gerçek ürünlere göredir ve PCB kartınızdaki bileşenlerin sayısı, makinemizin ürünlerinizle gerçek hızını anlamak için önemli bir faktördür.
