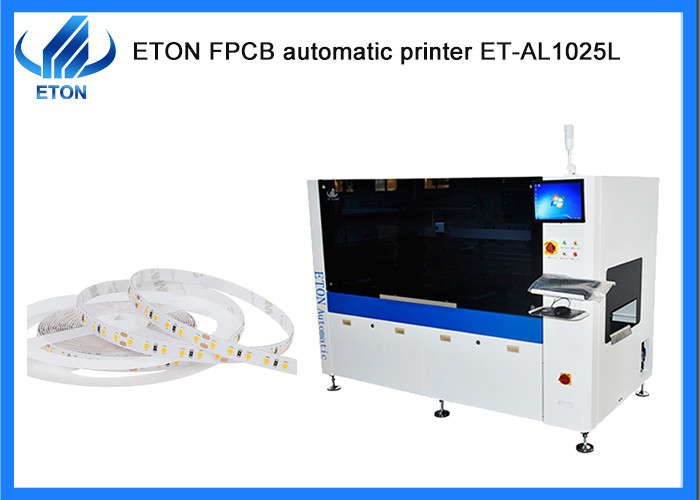

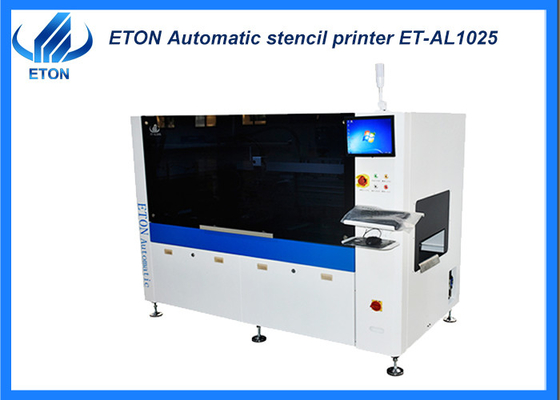

Teşhis sistemiCNC kılavuz rayı SMT otomatik baskı makinesi
makine konfigürasyonu
● Programlanabilir süspansiyonlu baskı kafası;
* İki set kademeli motor sürücüsü, ön ve arka sıyırıcının basıncı, sıyırıcı malzemenin yorulma deformasyonunun neden olduğu ön ve arka baskının tutarsızlığını sağlamak için ayrı ayrı ayarlanabilir;
* Darbeyi etkili bir şekilde kontrol edin, baskı verimliliğini artırın ve lehim pastasının sızmasını önleyin;
● Standart paslanmaz çelik sıyırıcı, benzersiz tasarım, bıçağın hizmet ömrünü uzatır;
● Aşağı doğru görüş hizalama sistemi;
● CNC kılavuz ray ayarı;
● Endüstriyel kontrollü bilgisayar, Windows XP arayüzü işletim sistemi;
● Yerleşik yazılım teşhis sistemi;
● SMEMA arayüzü.
Teknik parametre
| Ekran Çerçeveleri |
Minimum Boyut |
850mm |
| Maksimum Boyut |
550mm |
| Kalınlık |
25~45mm |
| FPCB Minimum Boyut |
50mm |
| FPCB Maksimum Boyut |
260mm |
| FPCB Kalınlığı |
0,5~5mm |
| FPCB Çarpıklığı |
Maks.FPCB köşegeni %1 |
| Taşıma Yüksekliği |
900±40mm |
| Ulaşım Yönü |
Sol sağ |
| Taşıma Hızı |
Max 1000mm/S Programlanabilir (Ayarlanabilir) |
| Pano Konumu |
Destek sistemi |
Platform kaldırma gerilimi |
| Sıkıştırma Sistemi |
Kenar kelepçesi sabit |
| Baskı kafası |
İki bağımsız motorlu baskı kafası |
| Silecek Hızı |
6~300mm/sn |
| Silecek Basıncı |
0~10Kg/cm2 |
| Silecek Açısı |
55°(Standart) |
| Silecek Tipi |
Paslanmaz çelik (Standart), plastik |
| Şablon Ayırma Hızı |
0.1~20mm/sn Programlanabilir |
| Temizleme Sistemi |
manuel temizlik |
| Tablo Ayar aralıkları |
X:±5mm;Y:±5mm;θ:±2° |
| makine |
| Pozisyon Doğruluğunu Tekrarla |
±0,01 mm |
| Baskı Doğruluğu |
±0,025 mm |
| Devir süresi |
≤9s (Yazdırma ve Temizleme Hariç) |
| Hava Gerekli |
4,5~6Kg/cm2 |
| Güç girişi |
AC:220±10%,50/60HZ 1Φ 1.5KW |
| Kontrol metodu |
Bilgisayar Kontrolü |
| Makine Boyutları |
1754(B)X1249(G)X1600(Y)mm |
| Makina ağırlığı |
Yaklaşık:600Kg |
| Plaka yüksekliği üzerinde FPCB taşıma |
20mm |
Pazar
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. dahil olmak üzere 30'dan fazla ülke ve bölgeye ihraç edilmiştir. İşte büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK , KENDAL, RangDong, UNISTAR vb.
Sergilerimiz
Her yıl yurt içi ve yurt dışında çeşitli sergilere katılmak (salgın dönemi hariç)
Yurtiçi sergiler: Guangzhou Guangya Fuarı, Şanghay Münih Fuarı, Chongqing LED Işık Fuarı, vb.
Yabancı sergiler: Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi, Tayland Sergisi vb.
İlgili makine
WeBütün bir SMT üretim hattı sağlayabilir, led ışık üretim hattı:
1. Al ve yerleştir makinesi
2. Yükleyici makine
3. Konveyör makinesi
4. Şablon yazıcı makinesi
5. Yeniden akışlı fırın makinesi
6. Boşaltma makinesi
7. Lehim pastası karıştırıcısı
8. Rulodan ruloya led şerit ışık montaj makinesi
SSS
S. Makinelerinizin kalite belgeleri var mı?
A. CE, SIRA, CCC , ISO "İyi bilinen marka" ve birçok teknoloji patenti ile ödüllendirilen yüksek teknoloji kuruluşuyuz ve LED ışık üretim hattı programında zengin deneyime (11 yıldan fazla) sahibiz.
S. Ürünlerinizin gerçek hızı nedir?
A. Birçok faktör tarafından kısıtlanan makinenin gerçek hızı için,
bileşenlerin sayısı ile ilgili, PCB kartı gönderme zamanı
ve üretim sırasında hıza etki edecek ve gerçek ürün ve ihtiyaçlara karar verecek kartı alırsınız.
