Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
Vurgulamak: | Panel Işık SMT Mounter CE,Lineer Motor PCB SMT Montaj Makinesi,Panel Işık PCB SMT Montaj Makinesi |

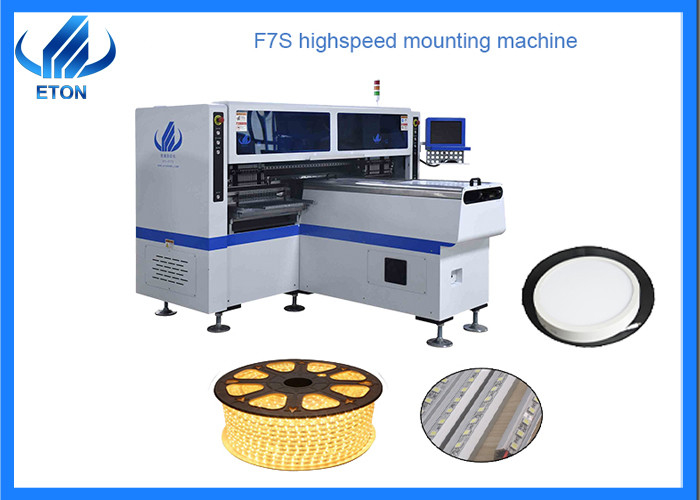

Panel ışığı montaj makinesi HT-F7S manyetik lineer motor PCB montaj makinesi
Özellikler
Parametre
modeli | HT-F7S |
Boyut | |
Uzunluk | 2700mm |
Genişlik | 2300mm |
Yükseklik | 1550mm |
Toplam ağırlık | 1700kg |
pcb | |
PCB Uzunluk Genişliği | Maks:1200*330mm Min:100*100mm |
PCB Kalınlığı | 0,5-5 mm |
PCB Sıkıştırma | Ayarlanabilir basınçlı pnömatik |
Montaj Modu | Grup toplama ve Grup yerleştirme |
işletim sistemi | |
Sistem | Windows 7 |
Yazılım | Bağımsız Ar-Ge |
Görüntülemek | Dokunmatik ekran monitör |
Giriş aygıtı | Klavye fare |
Görüş sistemi | |
Kamera Sayısı | 5 takım (Dijital kamera) |
Görüş hizalaması, MARK düzeltmesi | |
Tekrar Montaj Hassasiyeti | ±0,02 mm(Tekrar hassasiyeti) |
Montaj yüksekliği | ≦5mm |
Montaj Hızı | 150000~180000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
Bileşenler Alanı | 0,5 mm |
Güç | 380AC 50HZ |
Güç tüketimi | 6kw |
Çalışma ortamı | 23°C±3°C |
Konveyör İletimi | Maksimum Uzunluk :1200 mm |
İletim Hızı | >500 mm/sn |
İletim Yönü | Tek(sol→ sağ veya sağ→ sol) |
İletim modu | Çevrimiçi sürüş |
konumlandırma yolu | Optik |
Hava besleme | 0,4-0,6mpa (4-6kgf/cm²) 150N/dak |
elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + Servo motor |
Besleme sistemi | |
Besleme İstasyonu Sayısı | 68 ADET |
kafa sayısı | 34 ADET |
besleme yolu |
Çift motorlu elektrikli besleyici |
LED Tüp hafif üretim aracı Giriş
Lehim pastası yazıcı makinesi: Lehim pastası, yazıcının Şablonu aracılığıyla PCB kartına basılan Şablondur.
Alma ve yerleştirme makinesi: Elektronik bileşeni PCB üzerinde belirtilen konuma monte edin. Yeniden akış fırını: Lehim pastasını eritin ve montaj elemanına sabitleyin.
Tek konveyör: Üretim hattını tamponlamak için montaj ve kaynak kalitesini kontrol edin.
Şirketavantaj
Verimli ekip: Bütçenize ve tesisinize göre eksiksiz SMT hattı ekipmanının en iyi önerileri.
Rekabetçi fiyat: Doğrudan ETON yakala ve yerleştir makinesini üretiyoruz, bu nedenle size yüksek kaliteli malzemelerle en iyi rekabetçi fiyatı verebiliriz.
Yüksek kalite: Hammaddeden bitmiş makineye kadar tüm üretim sırasında kesinlikle kalite kontrolümüz var.
Yüksek verimlilik: Tüm makine parçaları kendimiz yapılır, bu nedenle zaman çizelgesini ve kaliteyi zamanında kontrol etmek uygundur.
Ambalajlama
Tüm makineler resimlerdeki gibi vakumlu ve ahşap ambalajlıdır.
Adım 1. Film paketleme
Makinenin toz, su, çarpma ve sallanmasını önleyin.
Adım 2. Köpük + film ambalajı ekleyin
Çift güvenli koruma, makinenin çarpmasını ve sallanmasını önleyin.
Adım 3. Benzersiz kalay folyo ambalajı
Kalay folyo ambalajı eklemek, filmin sıfırdan kırılmasını önleyebilir.
Adım 4. özelleştirilmiş Güçlü ahşap karton ambalaj
Okyanus gemisi için özelleştirilmiş güçlü ahşap ambalaj, Makineler ahşap kartonda sabitlenir, çarpışmayı ve şoku etkili bir şekilde önler.
Hizmet
1. Sipariş vermeden önce:
SMT hattının profesyonel önerisini destekleyeceğiz
Ürünlere göre en iyi modülü önereceğiz
Fabrika fiyatı ile en iyi teklifi sağlayacağız
2. Siparişten sonra:
Makine göndermeden önce iyi bir teste ve yaşlanmaya sahip olacak
Makine gerektirmeyen kurulum ve eğitimi, çevrimiçi eğitimi desteklediğimiz özel zamanı ve video öğretimini destekliyoruz.
Profesyonel satış sonrası ekibimiz var, sorunu en kısa sürede çözebiliriz
Makine garantisi bir yıldır, garanti süresince, tamir edilmesi ve değiştirilmesi gereken parçalar müşteriler için ücretsiz olacaktır.
SSS
S1: Yazılım güncellemeleri sağlıyor musunuz?
Makinemizi satın alan müşteriler için sizin için ücretsiz yükseltilmiş yazılım sunabiliriz.
S2: Makinemizin hava kaynağına ihtiyacı var mı?
Evet, makinenin hava beslemesine ihtiyacı var.
S3: Bu tür bir makineyi ilk kez kullanıyorum, kullanımı kolay mı?
Size makineyi nasıl kullanacağınızı öğretmek için İngilizce kullanım kılavuzumuz ve kılavuz videomuz var. Ayrıca denizaşırı mühendislerimizi ücretsiz kurulum ve eğitim için fabrikanıza ayarlayacağız.
S4: Garanti ne durumda?
Bir yıllık garanti süresi sağlayın.Garanti süresi dışında, her yıl 1-2 ücretsiz kapıdan kapıya hizmetimiz olacaktır.
Q5: sizden nasıl makine satın alabilirim?
(1)Online veya e-posta yoluyla bize danışın;
(2) Nihai fiyatı, nakliyeyi, ödeme yöntemini ve diğer şartları müzakere edin ve onaylayın;(3)Size proforma faturayı gönderin ve siparişinizi onaylayın;
(4)Ödemeyi proforma faturadaki usule göre yapmak;
(5) Ödemenizin tamamını onayladıktan sonra siparişinizi proforma fatura olarak hazırlarız.Ve göndermeden önce %100 kalite kontrolü;(6) Siparişinizi ekspres veya hava veya deniz yoluyla gönderin.
