Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
Vurgulamak: | SMT LED Tüp Işık Yapma Makinesi,LED Tüp Işık SMT Mounter,SMT Mounter 180000 CPH |

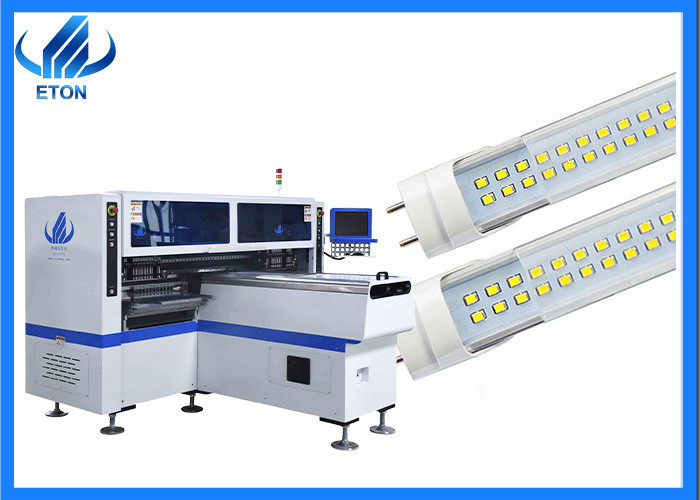

T5/T8/T10 led tüp ışık mounter 180000CPH üretim hattında
Parametre
modeli | HT-F7S |
Boyut | |
Uzunluk | 2700mm |
Genişlik | 2300mm |
Yükseklik | 1550mm |
Toplam ağırlık | 1700kg |
pcb | |
PCB Uzunluk Genişliği | Maks:1200*330mm Min:100*100mm |
PCB Kalınlığı | 0,5-5 mm |
PCB Sıkıştırma | Ayarlanabilir basınçlı pnömatik |
Montaj Modu | Grup toplama ve Grup yerleştirme |
işletim sistemi | |
Sistem | Windows 7 |
Yazılım | Bağımsız Ar-Ge |
Görüntülemek | Dokunmatik ekran monitör |
Giriş aygıtı | Klavye fare |
Görüş sistemi | |
Kamera Sayısı | 5 takım (Dijital kamera) |
Görüş hizalaması, MARK düzeltmesi | |
Tekrar Montaj Hassasiyeti | ±0,02 mm(Tekrar hassasiyeti) |
Montaj yüksekliği | ≦5mm |
Montaj Hızı | 150000~180000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
Bileşenler Alanı | 0,5 mm |
Güç | 380AC 50HZ |
Güç tüketimi | 6kw |
Çalışma ortamı | 23°C±3°C |
Konveyör İletimi | Maksimum Uzunluk :1200 mm |
İletim Hızı | >500 mm/sn |
İletim Yönü | Tek(sol→ sağ veya sağ→ sol) |
İletim modu | Çevrimiçi sürüş |
konumlandırma yolu | Optik |
Hava besleme | 0,4-0,6mpa (4-6kgf/cm²) 150N/dak |
elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + Servo motor |
Besleme sistemi | |
Besleme İstasyonu Sayısı | 68 ADET |
kafa sayısı | 34 ADET |
besleme yolu |
Çift motorlu elektrikli besleyici |

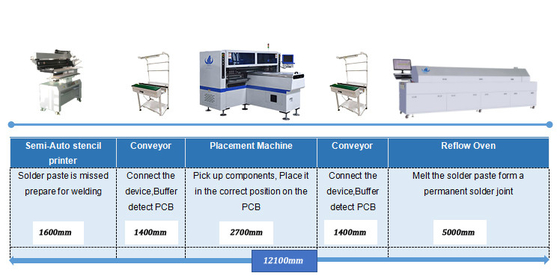

LED Tüp hafif üretim aracı Giriş
Lehim pastası yazıcı makinesi: Lehim pastası, yazıcının Şablonu aracılığıyla PCB kartına basılan Şablondur.
Alma ve yerleştirme makinesi: Elektronik bileşeni PCB üzerinde belirtilen konuma monte edin. Yeniden akış fırını: Lehim pastasını eritin ve montaj elemanına sabitleyin.
Tek konveyör: Üretim hattını tamponlamak için montaj ve kaynak kalitesini kontrol edin.
Sertifikasyon
ETON, 9 buluş patenti, 112 Pratik patent, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisine sahiptir. ETON, "Shenzhen yüksek teknoloji kuruluşu" "Guangdong yüksek teknoloji kuruluşu" "Çin yüksek teknoloji kuruluşu" "Shenzhen TOP Brand" "2015 LED Teknolojisi Yenilik Ödülü" "4. Çin LED İlk Yenilik Ödülü" "Endüstri Özel Katkı Ödülü" vb.
Müşteriler:
Küresel foto elektronik yüksek hızlı yakala ve yerleştir makinesinin lider üreticisi olarak ETON, ürünleri Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Tayland, vb. dahil olmak üzere 20'den fazla ülke ve bölgeye ihraç edilmektedir.
Hizmet
※ Bakım süresi 1 yıl
Bir yıllık garanti, garanti süresince, tamir edilmesi ve değiştirilmesi gereken herhangi bir parça ücretsiz olacaktır.
※ Yazılım ve donanım ömür boyu bakım
Ücretsiz yükseltme yazılımı, yazılım ETON tarafından erişilir ve geliştirilir, bu nedenle ömür boyu ücretsiz yükseltme güncellemelerini destekliyoruz.
※ Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret edin.Her yıl farklı şehirlerde farklı fuarlara katılıyoruz, aynı zamanda yerel müşterileri ziyaret edip hizmetimizi destekleyeceğiz ve müşteri önerilerini zamanında toplayıp geri bildirimde bulunacağız.
※ Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri sunuyoruz. Güncelleme haberlerini müşterilerimizle paylaşıyoruz.
SSS
1. Hindistan'da kaç makine satılıyor?
A: Şimdiye kadar Hindistan'da yüzlerce makine satışımız var.
2. Makine kullanmayı bilmiyorum ve tecrübe gerektirecek mi?
A: Makinemizin kullanımı çok kolaydır, genellikle eğitim için birkaç gün yeterlidir ve deneyim gerektirmez.ETON mühendisi şimdi online ders verecek ve korona sonrası fabrikanızı ziyaret edecek.
3. Led ampul üretmek istiyorum, bunun için makineniz var mı?
C: Evet, led ampul için tüm SMT Makinesini sağlayabiliriz.
4. 100 metre led şerit ışık rulodan ruloya üretmek istiyorum, F7S uygun mu?
A: F7S bir metre ve yarım metre şerit ışık için uygundur, 100 metre için uygun değildir.Ancak, Roll to roll strip light için uygun iki modülümüz var, bu iki modül hakkında daha fazla ayrıntı öğrenmek istiyorsanız, lütfen en kısa sürede benimle iletişime geçin.
HT-F9 SMT ÜRETİM HATTI ATÖLYESİ
Müşteri: Hintli müşteri
Şehir: Delhi
Ürün: LED Esnek şerit
Müşteri daha önce başka LED ışıklardaydı ve sonra esnek ışık şeritleri üretmeyi planladılar.Pazar beklentisi çok iyimser.ETON, yama üretim hattı dahil olmak üzere müşterinin LED şerit hafif üretim hattını planlamasına yardımcı oldu: yarı otomatik baskı makinesi-konveyör-yüksek hızlı alma ve yerleştirme makinesi - konveyör - yeniden akış fırını ve ayrıca planlanan kaynak makinesi, alt pano hattı, müşteri 5M şerit ışık üretimi için haddeleme makinesi.
Müşteri 2021'de üretime geçti ve üretim durumu çok iyi.ETON teknisyenleri, makineyi müşterinin fabrikasına kurdu, kablolamayı planladı, üretimi test etti ve müşterinin mühendislerini eğitti.
Müşterinin projesi çok başarılı oldu ve Hindistan'da 5M şerit ışık sağlayabilen birkaç üreticiden biri haline geldi.Tüm esnek ışık şeritlerinin üretimi için fabrika çok rekabetçi ve şimdi üretimi ve LED ürün kategorilerini genişletmek için ETON ile yeni bir SMT üretim hattı eklemeyi planlıyor.Rulodan ruloya şerit ışığı için.
