Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Boyut: | 2700*2300*1550mm | PCB Size: | Max: 1200*330mm Min: 100*100mm |
---|---|---|---|
PCB Thickness: | 0.5~5mm | Mounting mode: | Group picking and group placing |
Mounting precision: | ±0.02mm (Repeat precision) | Mounting height: | Standard:≤5mm |
Mounting speed: | 200000~250000 CPH | No.of feeders station: | 68 PCS |
No.of head: | 68 PCS | Power: | 380AC 50Hz |
Power consumption: | 6KW | X,Y,Z Axis drive way: | High-end magnetic linear motor and servo motor |
Vurgulamak: | Esnek Şerit Tüp Işık SMT Montaj Cihazı,Yüksek Hızlı Şerit SMT Montaj Cihazı,250000CPH LED Üretim Hattı |
Esnek Şerit ve Tüp Işık İçin Yüksek Hızlı 250000CPH Alma ve Yerleştirme Makinesi
HT-F9 Al ve yerleştir makinesinin açıklaması
Çift kollu manyetik lineer LED yüksek hızlı alma ve yerleştirme makinesi, Aynı anda 4 tip malzeme üreten, kapasite 250000 CPH'ye ulaşıyor.
SMT makinesi, çeşitli bileşenleri besleyicilerden emmek ve bunları PCB kartına monte etmek için kafadaki emme memesini kullanır.
SMT yakala ve yerleştir makinesi, SMT üretim sürecindeki ana ekipmandır ve diğer ekipmanlarla değiştirilemez.
SMT üretim süreci, lehim pastası kaplama, bileşen montajı, yeniden akış kaynağı, SMT üretim sürecindeki en önemli süreçtir.İyi bir montaj kalitesi elde etmek için, SMT alma ve yerleştirme makinesinin iyi donanıma ek olarak iyi bir montaj işlemine sahip olması gerekir.
Ana Özellikler
● Çift kollu manyetik lineer LED yüksek hızlı alma ve yerleştirme makinesi
● 68 besleme istasyonu ve 68 meme
● 0.6M,0.9M,1.2M sert PCB ve 0.5M,1M LED esnek şeride uygulayın.
● 4 çeşit malzeme ile aynı anda yüksek kapasitede üretim.
● Herhangi bir oranda LED çipi ve direnci olan kartlar için mevcuttur.
● Çift kollu dört modül, her montaj parçası için 17 nozul, A/B/C/D parçası ayrı ayrı veya senkron olarak monte edilebilir.
● Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir.
● Özel patent teknolojisi: Alınacak grup ve monte edilecek grup.
Ana Teknik Parametre
Boyut | 2700*2300*1550mm |
PCB uzunluğu genişliği |
Maks: 1200*330mm Min: 100*100mm |
PCB Kalınlığı | 0,5~5mm |
Montaj modu | Alınacak grup ve takılacak grup |
Montaj hassasiyeti | ±0,02 mm |
Montaj yüksekliği | Standart: ≤5mm |
montaj hızı | 200000~250000 CPH |
Bileşenler |
LED 3014/3020/3528/5050 ve dirençler, kapasitörler, köprü doğrultucular |
Bileşen alanı | 0,5 mm |
Besleme istasyonu sayısı | 68 ADET |
kafa sayısı | 68 ADET |
Güç | AC 380V 50Hz |
Güç tüketimi | 6 kilovat |
X,Y,Z Ekseni sürücü yolu | Üst düzey manyetik lineer motor ve servo motor |

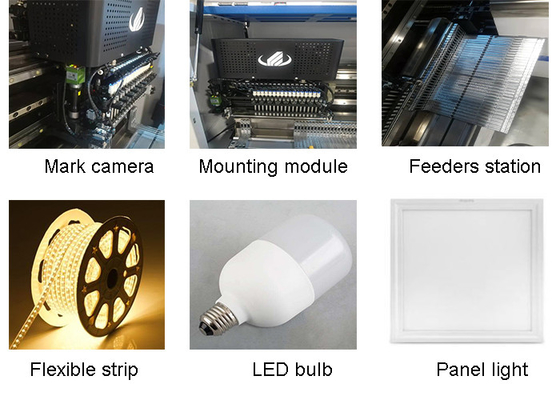

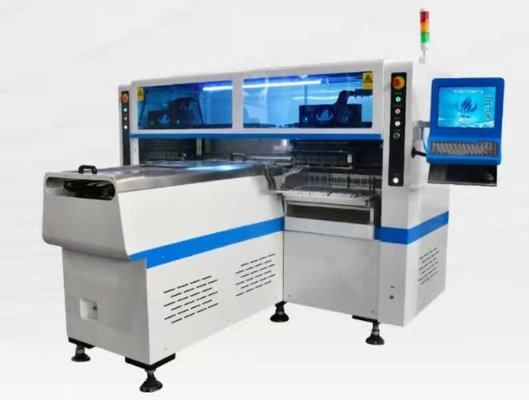

HT-F9 Resim
HT-F9 uygulamasıAlma ve Yerleştirme Makinesi
LED Tüp, esnek şerit ışık, panel ışığı vb.

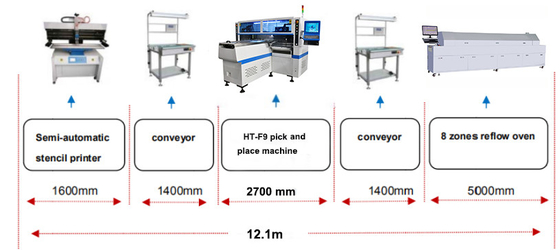

HT-F9 yarı otomatik üretim hattı
şirket tanıtımı
2011 yılında kuruluşundan bu yana ETON, SMT yerleştirme makinelerinin geliştirilmesi ve üretilmesine kendini adamıştır.
1. Güçlü erişim ve teknoloji ekibi geliştirme, sürekli makine yükseltmesini destekleme, müşteri güçlü teknik desteğini destekleme.
2. SMT Industry Line'da zengin deneyim.ETON 10 yıldan fazla bir süredir Çin'de SMT makinesinin lider üreticisiyiz.
3. Güçlü üretim kapasitesi, ETON, Jiangxi Eyaletinde 50000 metrekareden fazla Endüstri parkına, ayda 50 birimden fazla makine kapasitesine sahiptir.
4. İyi ve profesyonel hizmet.Kapıdan kapıya mühendis hizmeti sağlayın, video çevrimiçi eğitimi, video eğitimini destekleyin.
paylaş, garanti süresince ücretsiz değiştirilen makine çekirdek parçası.Ayrıca profesyonel SMT hat çözümü sağlayabiliriz.
Sertifikasyon
9 buluşumuz var patents, 112 pratik patent, 12 yazılımpatentler.
Müşterimiz
Küresel foto elektronik yüksek hızlı yakala ve yerleştir makinesinin lider üreticisi olan ETON, ürünleri Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Tayland vb. dahil olmak üzere 20'den fazla ülke ve bölgeye ihraç edilmektedir.
sergilerimiz
Şirketimiz her yıl yurt içi ve yurt dışında (salgın dönemi hariç) fuarlara katılmaktadır, örneğin:
Yurtdışı: Hindistan Delhi Sergisi, Hindistan Mumbai Sergisi, Pakistan Sergisi, Mısır Sergisi, Tunus Sergisi, Tayland Sergisi vb.
Yurtiçi: Guangzhou Guangya Sergisi;Şanghay Münih Sergisi;Chongqing LED Işık Sergisi, vb.
satış sonrasıHizmetS
Paket ve Teslimat
Tüm makineler resimlerdeki gibi vakumlu ve ahşap ambalajlıdır.
Adım 1. Film paketleme
Makinenin toz, su, çarpma ve sallanmasını önleyin.
Adım 2. Köpük + film ambalajı ekleyin
Çift güvenli koruma, makinenin çarpmasını ve sallanmasını önleyin.
Adım 3. Benzersiz kalay folyo ambalajı
Kalay folyo ambalajı eklemek, filmin sıfırdan kırılmasını önleyebilir.
Adım 4. özelleştirilmiş Güçlü ahşap karton ambalaj
Okyanus gemisi için özelleştirilmiş güçlü ahşap ambalaj, Makineler ahşap kartonda sabitlenir, çarpışmayı ve şoku etkili bir şekilde önler.
SSS:
S: Yurtdışı satış sonrası servisiniz var mı?
C: Yurtdışında teknik destek sağlayabiliriz.Herhangi bir teknik sorununuz varsa, mühendislerimiz size zamanında destek sağlayacaktır.Yurtdışında, Hindistan ve Mısır ofisimiz ve yerel mühendisimiz vb.
S: Eğitim nasıl?
A: Makinelerimizi satın aldıktan sonra mühendislerinizi fabrikamıza gönderebilirsiniz ya da mühendislerimizi fabrikanıza gönderelim ve sonra bu makineleri çalıştırmak için personelinizi eğiteceğiz.Çevrimiçi eğitim ve video eğitimleri.Salgın sırasında mühendislerimiz geçemezse, özel bire bir çevrimiçi eğitimlerimiz ve videolu eğitimlerimiz de var.
S: Makineyi kullanmak zor mu?
A: Makine akıllı telefon gibi çok akıllı ve kullanımı kolaydır, ayrıca yazılım şirketimiz tarafından yapılmıştır, bu nedenle onu nasıl daha akıllı hale getireceğimizi ve nasıl daha kolay çalıştıracağımızı biliyoruz.
S: Sizden hangi makineyi alabilirim?
A: Çok işlevli yerleştirme makinesi, yüksek hızlı yerleştirme makinesi, dağıtım makinesi, yükleme makinesi, baskı makinesi, yeniden akışlı lehimleme vb.
S: Hindistan'da herhangi bir müşteriniz var mı?Hindistan'da kaç makine var?
C: Evet, Hindistan'da RK, SURYA, FIEM, CALCOM, POLYCRB, vb. Gibi birçok büyük müşterimiz var. Hindistan'a yüzden fazla makine sattık ve her yıl fuara gidiyoruz.
